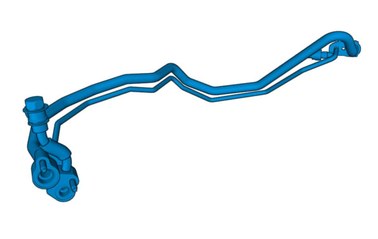

Труба с хладагентом для расширительного клапана к блоку соединения (D4204T14)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Слейте хладагент Хладагент, слив

Примечание: Режим представления

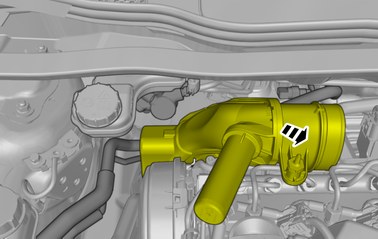

Ослабьте зажим.

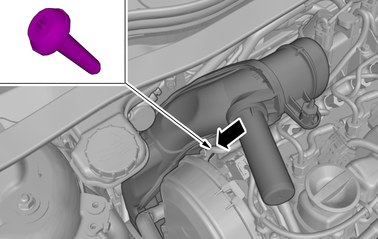

Выверните винт.🔩 Момент затяжки: 10 Н·м

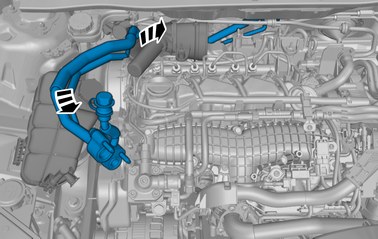

Освободите зажимы шланга.Отсоедините шланги от разъемов.

Ослабьте зажим шланга.Отсоедините шланг от проводов.Удалите отмеченные детали.

Снимите гайку.Удалите отмеченные детали.

Отсоедините контактный разъем.

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

Снимите гайку.🔩 Момент затяжки: 10 Н·мСложите отмеченные детали.

Снимите подушку двигателя справа Подушка двигателя, правая

Выверните винты.🔩 Момент затяжки: 50 Н·мУдалите отмеченные детали.

Снимите корпус воздушного фильтра Корпус воздушного фильтра

Снимите аккумулятор Аккумулятор

Выверните винты.🔩 Момент затяжки: 10 Н·мУдалите отмеченные детали.

Примечание: Перед демонтажем запомните и отметьте положение компонентов перед тем, как они будут демонтированы.

Выверните винты.Ослабьте гайки.

1. 🔩 Момент затяжки: 24 Н·м
2. 🔩 Момент затяжки: 90 Н·м

🔧 Подъемная Проушина🔧 ПОДЪЕМНАЯ ТРАВЕРСА (ДВИГАТЕЛИ), ИСПОЛЬЗУЕТСЯ С 2 X 999 5460🔧 Подъемный крюк

См. информацию о точках подъема каркаса кузова Гнезда для поддомкрачивания, кузов

Выверните винты.Удалите отмеченные детали.

Ослабьте зажим.Сложите отмеченные детали.

Ослабьте зажим шланга.Отсоедините шланг от проводов.

Выверните винт.🔩 Момент затяжки: 24 Н·м

Снимите гайку.🔩 Момент затяжки: 24 Н·м

Освободите блокировку.Отвертка электрикаУдалите отмеченные детали.

Выверните винты.

1. 🔩 Момент затяжки: 50 Н·м + доворот 120°
2. 🔩 Момент затяжки: 50 Н·м + доворот 120°

Отсоедините винт.🔩 Момент затяжки: 110 Н·м

Выверните винт.🔩 Момент затяжки: 110 Н·м

Осторожно: Обратите внимание на расположение инструмента.

🔧 Защитная лента

Осторожно: Обратите внимание на расположение инструмента.

🔧 Защитная лента

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

Снимите гайки.🔩 Момент затяжки: 16 Н·м

Выверните винт.🔩 Момент затяжки: 10 Н·мУдалите отмеченные детали.

Выверните винт.

Сложите отмеченные детали.

Осторожно: Запомните как проведена проводка и шланги.

Удалите отмеченные детали.

Примечание: Используйте новые уплотнения.

Удалите отмеченные детали.🔩 Момент затяжки: 8 Н·м

Осторожно: Используйте только указанный материал для смазки уплотнения.

Примечание: Используйте новые уплотнения.

Примечание: Убедитесь, что уплотнитель установлен правильно.

Установите в обратном порядке.

Выполните: хладагент, заполнение Хладагент, заполнение

Блоки регулировки микроклимата, проверка работы Проверка системы управления микроклиматом
