Применимость
| Модель | Двигатель | Год |
|---|---|---|
| V40 (13-) | B4204T11 | 2015 |
| V40 Cross Country | B4204T11 | 2015 |
Демонтаж
Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.
Слейте хладагент Хладагент, слив
Примечание: Режим представления
Автомобили с дополнительным топливным подогревателем охлаждающей жидкости двигателя
Ослабьте зажим.
Сложите отмеченные детали.
Освободите зажимы шланга.Выньте шланг.
Снимите блокировку.Отсоедините шланг от проводов.Сложите отмеченные детали.
Ослабьте зажим шланга.Отсоедините шланг от проводов.Сложите отмеченные детали.
Отсоедините контактный разъем.
Выверните винты.🔩 Момент затяжки: 10 Н·мСложите отмеченные детали.
Выверните винты.🔩 Момент затяжки: 10 Н·м
Ослабьте зажим шланга.
Ослабьте зажим шланга.Удалите отмеченные детали.
Сложите отмеченные детали.Удалите отмеченные детали.
Все автомобили

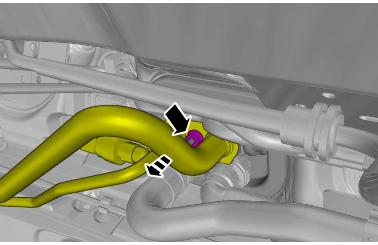

Снимите гайку.Удалите отмеченные детали.
Автомобили с левосторонним управлением

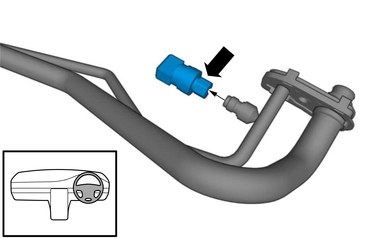

Отсоедините контактный разъем.
Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

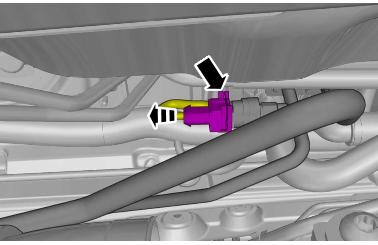

Снимите гайку.🔩 Момент затяжки: 10 Н·мСложите отмеченные детали.
Автомобили с правосторонним управлением

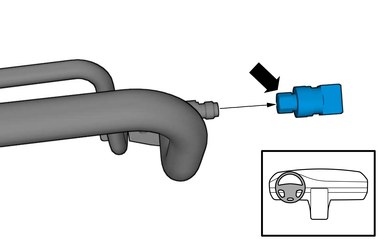

Отсоедините контактный разъем.
Осторожно: Убедитесь в том, что все отверстия герметично закрыты.
Снимите гайку.🔩 Момент затяжки: 10 Н·мСложите отмеченные детали.
Все автомобили
Снимите подушку двигателя справа Подушка двигателя, правая
🔧 Подъемная Проушина🔧 ПОДЪЕМНАЯ ТРАВЕРСА (ДВИГАТЕЛИ), ИСПОЛЬЗУЕТСЯ С 2 X 999 5460🔧 Подъемный крюк
Выверните винты.🔩 Момент затяжки: 50 Н·мУдалите отмеченные детали.
Осторожно: Убедитесь в том, что все отверстия герметично закрыты.
Снимите гайки.🔩 Момент затяжки: 16 Н·м
Выверните винт.🔩 Момент затяжки: 10 Н·мУдалите отмеченные детали.
Осторожно: Запомните как проведена проводка и шланги.
Удалите отмеченные детали.
Перестановка компонентов
Примечание: Используйте новые уплотнения.
Удалите отмеченные детали.🔩 Момент затяжки: 8 Н·м
Примечание: Используйте новые уплотнения.
Удалите отмеченные детали.🔩 Момент затяжки: 8 Н·м
Установка
Осторожно: Используйте только указанный материал для смазки уплотнения.
Примечание: Используйте новые уплотнения.
Примечание: Убедитесь, что уплотнитель установлен правильно.
Установите в обратном порядке.
Выполните: хладагент, заполнение Хладагент, заполнение
Блоки регулировки микроклимата, проверка работы Проверка системы управления микроклиматом
