Труба и шланги (2001, 2002)

Внимание: Соблюдайте правила техники безопасности при работе с системой отопления/вентиляции, см. Правила техники безопасности при работе с хладагентом.

Прочтите инструкцию о медленной и быстрой утечке Масло, система кондиционирования, заполнение

Общая информация

Примечание: При замене трубы, всегда следует заменять уплотнительные кольца.

Примечание: Удерживайте трубу на месте рукой когда будете снимать и затягивать, чтобы избежать повреждений на соединениях и трубе.

Слейте охлаждающую жидкость из системы, см. раздел Слив

Труба и шланги, обзор

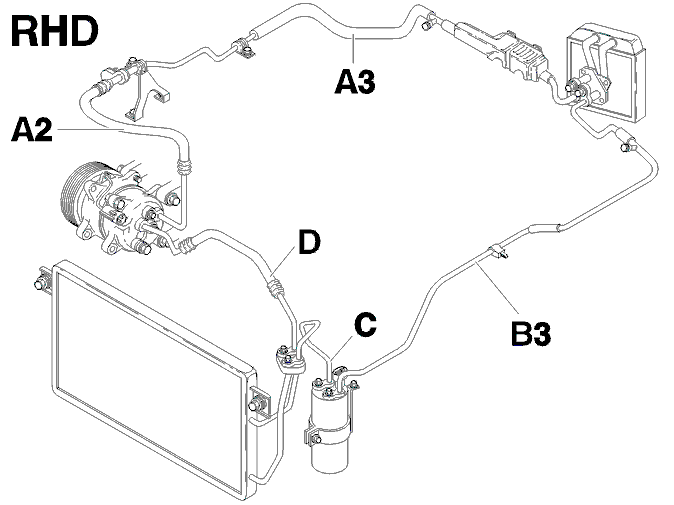

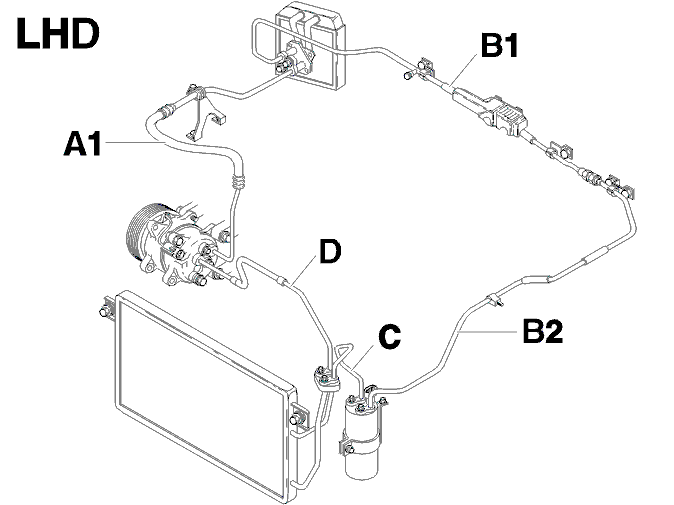

А1: Управление V: Шланг/труба между компрессором и испарителемА2: Управление H и дизель: Шланг между компрессором и элементом соединенияА3: Управление H и дизель: Труба между элементом соединения и испарителемВ1: Управление V: Труба между испарителем и штуцерным соединениемВ2: Управление V: Труба между штуцером и осушителемВ3: Управление H: Труба между испарителем и осушителемС: Труба между осушителем и конденсоромD: Шланг между конденсором и компрессором

Общая информация

Отсоедините соединения и уплотните отверстия.

Очистите все контактные поверхности.

Смажьте компрессорным маслом уплотнительные кольца.

А1: Управление V: Снимите шланг/трубу между компрессором и испарителем

Снимите, см. Общая информация.Снимите два зажима шланга.

А2: Управление H и дизель: Снимите шланг с компрессора

На элемент соединения.Снимите болты на креплениях.Снимите кондиционер с опоры.Снимите трубу:

А3: Управление H и дизель: Снимите трубу между элементом соединения и испарителем

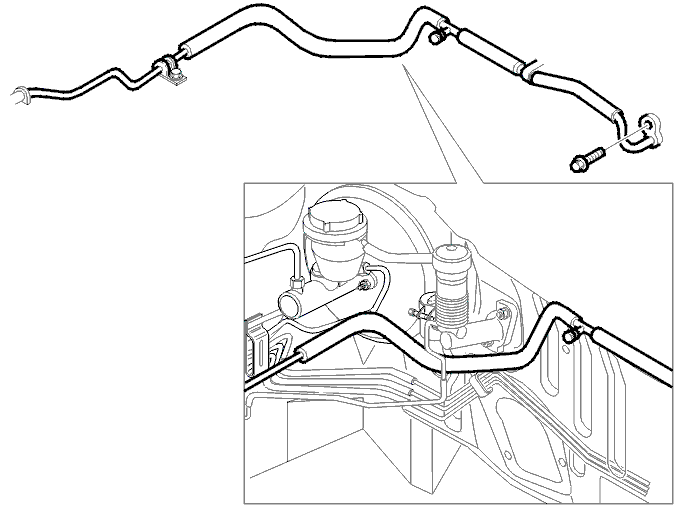

Снимите опору контактного разъема на перегородке (3 болта).Освободите зажим под опорой контактного разъема.Освободите зажим на продольном лонжероне.Автомобили с механической коробкой передач: Снимите трубу на цилиндре соединения.Опорожните частично систему охлаждения, см. момент Слив.Снимите шланг с бачка хладагента на трубе хладагента.Снимите бачок сервоусилителя рулевого управления с опоры.Снимите шланг кондиционера около крепления двигателя и поворачивая, уберите и саму трубу.

В1: Управление В: Снимите трубу между испарителем и штуцером соединения на перегородке

Снимите, см. Общая информация Снимите штуцер на перегородке. Поворачивайте только штуцер и удерживайте упор ключом (гайка приварена).Снимите опору контактного разъема на перегородке (3 болта).Осторожно вытяните трубу из зажимов и уберите её.

В2: Управление В: Снимите трубу между штуцером соединения и осушителем на перегородке

Снимите, см. Общая информация Снимите штуцер на выпуклой головке. Поворачивайте только штуцер и удерживайте трубу в упор ключом (гайка приварена).Осторожно вытяните трубу из зажимов и уберите её.

В3: Управление H: Удерживайте трубу между испарителем и осушителем

Снимите, см. Общая информация Осторожно вытяните трубу из зажимов и уберите её.

С: Снимите трубу между осушителем и конденсором

Снимите болты на креплениях.Снимите зажим аккумулятора (поднимите).Снимите осторожно трубу.

D: Снимите шланг между компрессором и конденсором

Снимите болты на креплениях.Снимите осторожно шланг.

Установите трубу

Снимите уплотнения, установите новые уплотнительные кольца на место и смажьте компрессорным маслом.

Установите трубы на место и закрепите их. Момент затяжки Момент затяжки труб и шлангов.

Залейте охлаждающую жидкость в систему

• Дизельные двигатели, см. бшёђхьр юѕырцфхэшџ, юяю№юцэхэшх/чрыштрэшх
• Бензиновые двигатели кроме B4184sm и B4184sjсм. Замена охлаждающей жидкости.
• Двигатель B4184sm, см. Замена охлаждающей жидкости
• Двигатель B4184sj, см. Система охлаждения, слив/заливка

Автомобили с управлением H с механической коробкой передач: Заполните бачок коробки передач, при необходимости прокачайте.

Заполните систему и проверьте на герметичность, см. Заполнение хладагентом

Момент затяжки труб и шлангов

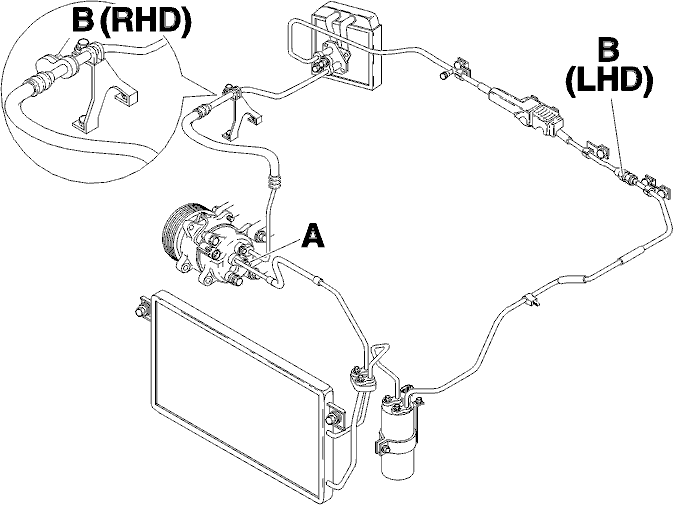

Трубы и шланги подсоединяются сзади (А) компрессора.

Момент затяжки труб и шлангов:

• Zexel 22 Нм.
• Sanden 45 Нм.
• MSC90 25 Нм.
• Винтовое соединение, соединения труб (В) 13 Нм.
• Шланги, соединения, М6, 10 Нм.
• Шланги, соединения, М8, 25 Нм.

Примечание: Удерживайте трубу на месте рукой когда будете снимать и затягивать, чтобы избежать повреждений на соединениях и трубе.
