Тросы переключателя передач, замена (B5204T3, B5204T5, B5234T7)

Снятие корпуса воздухоочистителя

Снимите корпус воздухоочистителя в сборе со впускной трубой. Вытяните корпус воздухоочистителя из его креплений.

Снимите левое переднее колесо

Снятие центральной консоли

Снимите центральную консоль, см. Центральная консоль, замена.

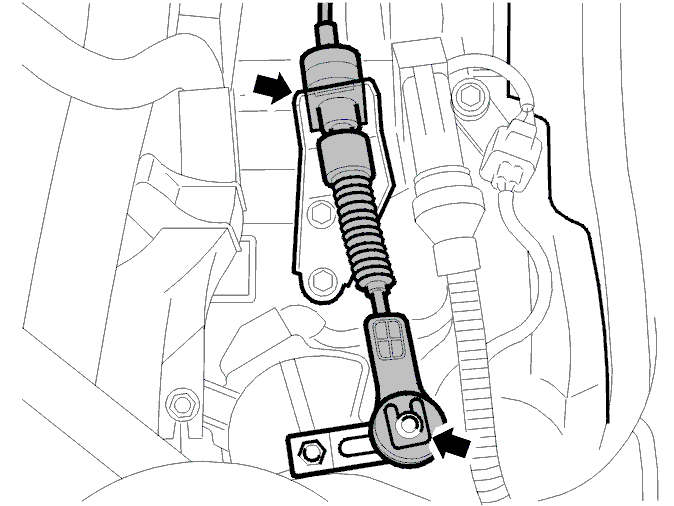

Снимите трос переключателя передач с кронштейна и с плеча рычага на коробке передач

Снимите:

• защелку на рычаге
• трос с кронштейна. Используйте отвертку для вынимания троса из кронштейна поддеванием.

Снятие троса с узла переключателя передач

Переведите переключатель передач в P.

Снимите:

• защелку троса на переключателе передач
• трос с узла переключателя передач. Используйте отвертку
• трос.

Снятие троса у перегородки

Снимите:

• 2 гайки для втулки троса переключателя передач у теплоизоляционной перегородки
• трос путем втягивания его в салон.

Подсказка: С чьей-либо помощью правильно проложите трос в моторном отсеке.

Подготовка к установке

Согните толстый сварочный электрод (проволоку).

Примечание: При установке троса: Убедитесь, чтобы на тросе не было острых изгибов или изломов, в особенности между внутренним тросом и внешней трубкой.

Подсказка: С чьей либо помощью правильно проложите трос в моторном отсеке.

Установка троса

Установите трос под блоком обогревателя с левой стороны, вниз по направлению к отверстию.

Примечание: Будьте крайне осторожны, прокладывая резиновый гофрированный чехол для троса через отверстие в теплоизоляционной перегородке. Трос не должен быть поврежден.

Просуньте небольшой отрезок троса через отверстие.

Подсказка: Попросите коллегу зацепить конец троса за сварочный электрод (проволоку).

Установите резиновую втулку на болты
Установите гайки. Затяните до 12 Нм.

Потяните за сварочный электрод (проволоку), подавая трос изнутри.Трос должен быть проложен мимо рулевого механизма и до кронштейна коробки передач.

Поместите трос за рулевым механизмом и над гидравлическими трубами.

Установка троса на узле переключателя передач

Установите:

• трубку троса в узле переключателя передач
• трос на переключателе передач и защелку.

Установка сервисного зажима

Примечание: Автоматическая коробка передач оснащена одним тросом переключения передач, а механическая коробка передач - двумя.

Убедитесь в том, что трос переключения передач находится в замкнутом положении перед тем, как будет смонтирован синий зажим. Прижмите зажим как показано на рисунке.

Проверьте, чтобы зажим находился в канавке как показано на рисунке.

Установка центральной консоли

Установите центральную консоль. См. Центральная консоль, замена.

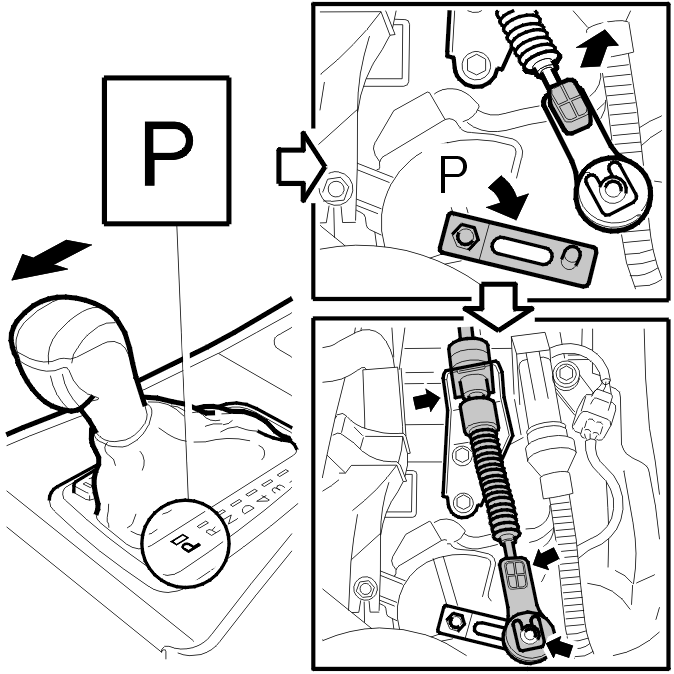

Установка троса переключателя передач на коробке передач

Переведите переключатель передач в положение P.Переведите рычаг на коробке передач в положение P (крайнее переднее положение).Убедитесь, что положение Р включено: Попробуйте толкнуть автомобиль.Отсоедините запорную шпонку на тросе. Слегка потяните его строго вверх. Используйте плоскогубцы.Установите трос в кронштейн и на рычаг коробки передач. Сложите фиксатор.Вдавите запорную шпонку на место на тросе.

Проверка положений передач
Проверьте положения передач. См. Печатная плата, узел переключателя передач / верхняя панель, Geartroni c, замена.

Установка сервисного зажима

Примечание: Автоматическая коробка передач оснащена одним тросом переключения передач, а механическая коробка передач - двумя.

Убедитесь в том, что трос переключения передач находится в замкнутом положении перед тем, как будет смонтирован синий зажим. Прижмите зажим как показано на рисунке.

Проверьте, чтобы зажим находился в канавке как показано на рисунке.

Установка корпуса воздухоочистителя

Установите корпус воздухоочистителя, включая все шланги и электрические выводы.

Установка переднего колеса

Установите переднее колесо. См. Установка колес.
