Тросы коробки передач, замена (1998, 1999)

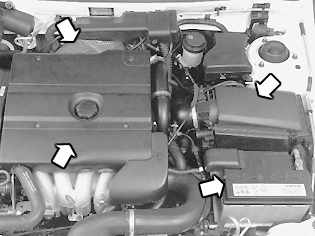

Снимите детали отсека двигателя

Снимите:

• крышку перед аккумулятором (не видна на рисунке)
• аккумулятор
• корпус воздушного фильтра (ACL)
• крышка двигателя
• теплозащитный экран со стенки торпеды.

Установите домкрат слегка под коробкой передач и уберите крепление с коробки передач

• винты крепления коробки передач в кузове. Отрегулируйте домкратом так, чтобы винты можно было легко снять
• крепление с коробки передач.

Снимите тросы рычага переключения с крепления и с плеч рычагов

Снимите внутренние детали

Снимите:

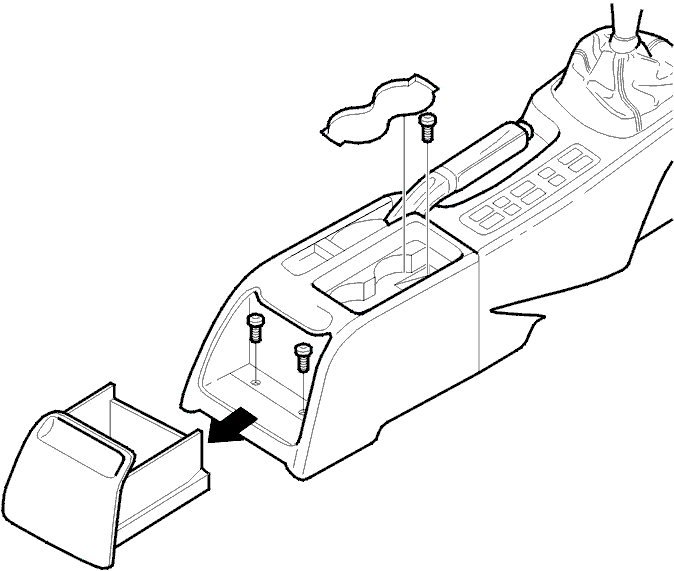

• мусорный ящик
• два винта в заднем крае
• резиновый коврик и винты в переднем крае
• задний туннельный кронштейн.

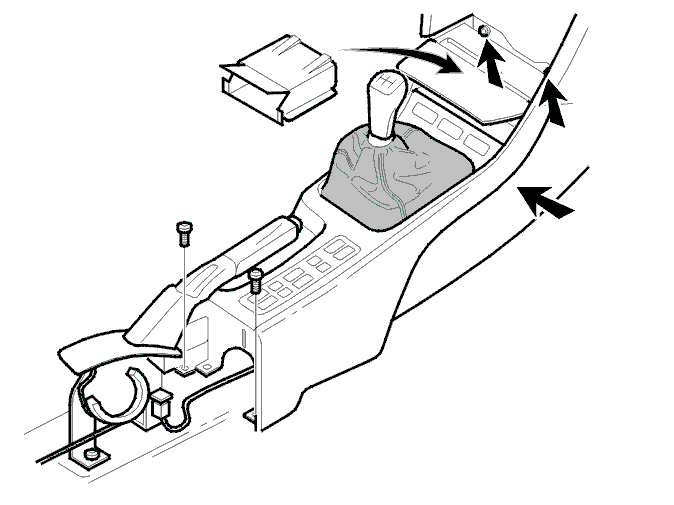

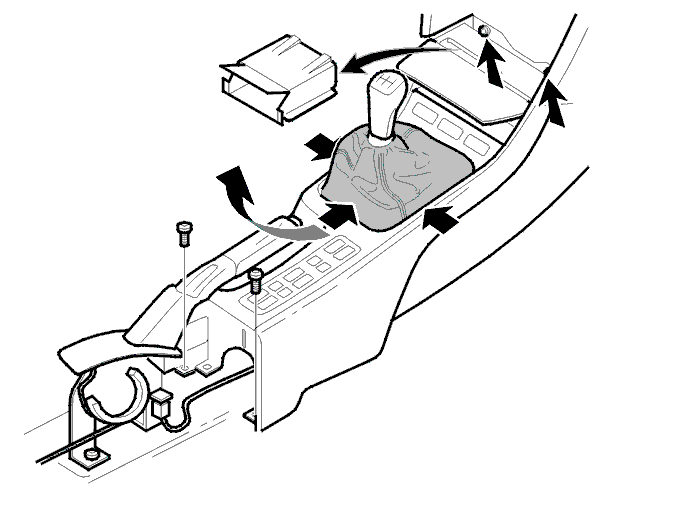

Снимите передний туннельный кронштейн

Снимите:

• отсек для хранения под радио. Большое переднее радио на выбор.
• два винта, вытяните держатель с пепельницей
• разъемы
• переключатели на раме панели
• манжету рычага переключения передач. Нажмите на задний край манжеты и поднимите
• два винта в заднем крае туннельного кронштейна
• кронштейн к узлу сигнализации (относится к автомобилям, оснащенным противоугонной сигнализацией).

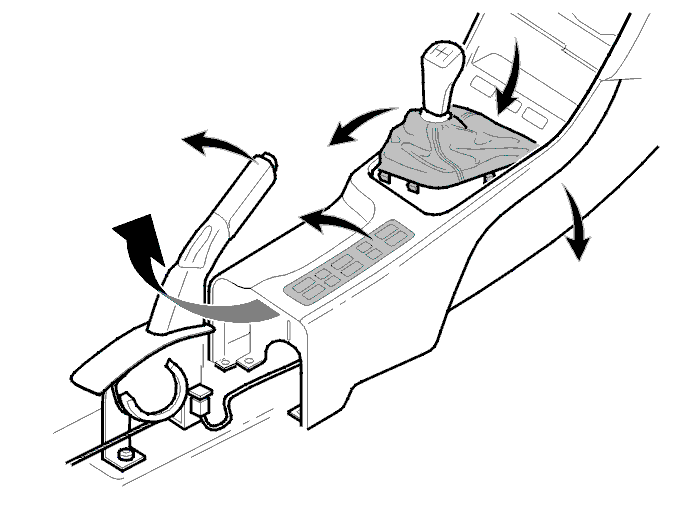

Демонтаж переднего туннельного кронштейна, продолжение

Снимите:

• боковые панели, обе стороны
• панель с переключателями. Снимите все контактные разъемы.

Затяните полностью стояночный тормоз.Снимите туннельный кронштейн.

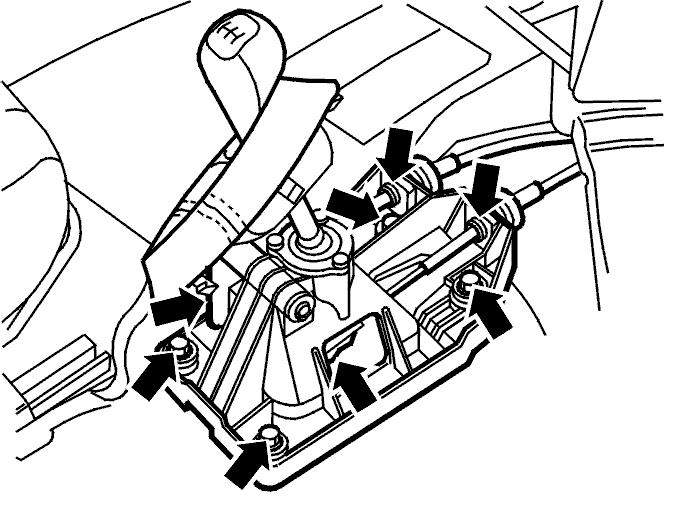

Снимите узел переключения передач и тросы

Снимите:

• узел переключения передач с кузова
• фиксирующий зажим тросов с рычага и с плеча рычага
• тросы с узла переключения передач, снимите узел переключения передач.

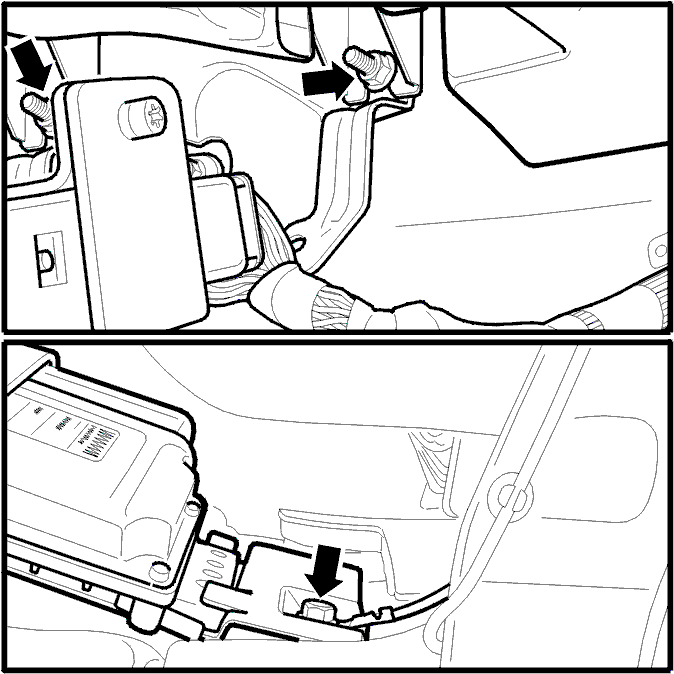

Освободите кронштейн вместе с модулем управления двигателя

Снимите гайки в переднем крае кронштейна и винты в заднем крае (этим винтом крепится и кабель массы).Прижмите кронштейн в переднем крае. Пригните кронштейн вместе с модулем управления вправо в автомобиль.

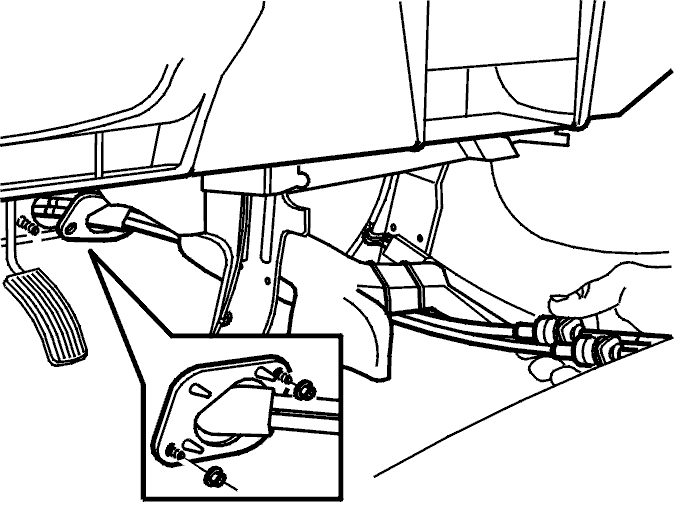

Снимите тросы

Снимите:

• две гайки втулки прохода рычага выбора передач
• тросы путем втягивания их в салон.

Подсказка: Правильно проложите тросы в моторном отсеке, воспользовавшись помощью еще одного человека.

Установите тросы

Примечание: При установке тросов передач: Обратите внимание на то, чтобы на тросе не было острых изгибов или изломов, в особенности между внутренним тросом и внешней трубкой.

Установите тросы внутри сбоку в салоне.

Примечание: Для снятия и проведения тросов внутрь и через отсек двигателя, воспользуйтесь помощью еще одного человека.

Наведите втулку прохода на шпильки и установите гайки. Затяните с усилием в 12 Нм.

Установите кронштейн с модулем управления на крепления в переднем крае

Примечание: Не забудьте кабель массы, который должен быть закреплен в заднем винте кронштейна.

Установите тросы узла переключателя передач

Установите:

• тросы на рычаги на узле переключателя передач зажимами
• тросы узла переключения
• узел переключателя передач к корпусу. Затяните с усилием в 25 Нм.

Установите передний туннельный кронштейн

Примечание: Будьте осторожны, чтобы не повредить кнопку рычага переключения или манжету, когда будете устанавливать туннельный кронштейн.

Установите:

• панель с переключателями и контактные разъемы
• держатель с пепельницей. Подсоедините контактные разъемы
• винты в переднем и в заднем крае к среднему кронштейну
• кронштейн к узлу сигнализации (относится к автомобилям, оснащенным противоугонной сигнализацией). Затяните задний винт с усилием в 40 Нм
• отсек для хранения под радио, альтернативное большое переднее радио
• боковые панели.

Установите задний туннельный кронштейн

Установите:

• винты в переднем крае и резиновый коврик
• два винта в заднем крае
• мусорный ящик.

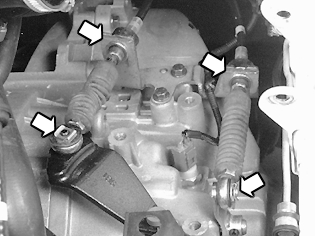

Установите тросы переключения на коробке передач

Смажьте цапфы плеч рычагов небольшим количеством густой смазки для колес, номер детали 1161241-3.

Примечание: Подсоедините трос с желтой отметкой к внешнему отверстию в кронштейне и к внешнему рлечу рычага на коробке передач.

Установите:

• тросы коробки передач на кронштейн с помощью стопорных зажимов
• тросы переключения передач к плечам переключения с шайбами и стопорными зажимами.

Установите крепление коробки передач к кузову

Затяните три винта в коробке передач с усилием в 50 Нм.Наведите винт в крепление в кузове. Уберите домкрат с коробки передач.Пользуйтесь новой контргайкой в кузове. Затяните с усилием в 98 Нм.

Установите детали в отсеке двигателя

Установите:

• теплозащитный экран
• корпус воздушного фильтра с соединителями
• крышка двигателя
• аккумулятор
• крышку перед аккумулятором.
