Трос управления температурой, замена/регулировка (КБ)

Снимите:

• панель под перчаточным ящиком.
• перчаточный ящик.

• Установите ручку регулятора температуры в положение "Горячо".

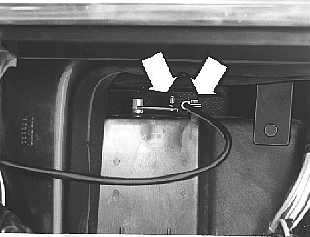

• Снимите держатель оболочки троса с блока управления микроклиматом (см. иллюстрацию).

• Сломайте скобу крепления троса к смесительной воздушной заслонке.

• Снимите окантовку панели управления.

• Снимите панель управления с приборной панели.

Снимите:

• фиксирующую скобу троса.

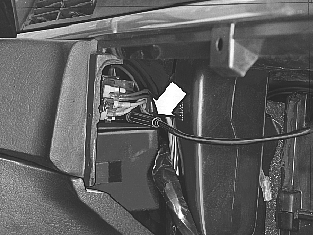

• держатель оболочки троса. Подденьте небольшой отверткой, как показано на иллюстрации.

• Подсоедините трос и оболочку к панели управления.
• Если держатель оболочки троса сломался, поставьте винт как показано на иллюстрации.

Установите:

• панель управления на приборную панель.
• окантовку.

• Подсоедините трос и закрепите его на смесительной воздушной заслонке.
• Закрепите оболочку троса на блоке управления микроклиматом.

Проверьте и отрегулируйте

• Убедитесь, что при резком перемещении ручки регулятора температуры из положения "Холодно" в положение "Горячо" смесительная воздушная заслонка "ударяет" в ограничители.
• При необходимости отрегулируйте оболочку троса (см. иллюстрацию).

• Поставьте перчаточный ящик.
