Трос тормоза, замена (ведущий задний мост) короткий трос с правой стороны

Ослабьте стояночный тормоз (см.

Поднимите автомобиль на подъемнике и поставьте опоры под его заднюю часть.

Снимите правое заднее колесо и тормозной диск. Если отсутствует направляющий штифт, пометьте положение колеса.

Снимите суппорт тормоза

Привяжите суппорт к задней пружине стальной проволокой, чтобы не повредить шланг.

Снимите заднюю стяжную пружину

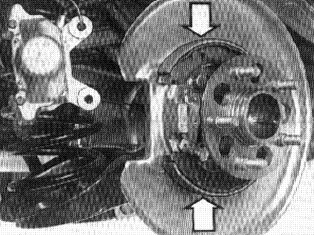

Отожмите и снимите тормозные колодки.

Выньте штифт крепления троса к рабочему рычагу

Снимите трос

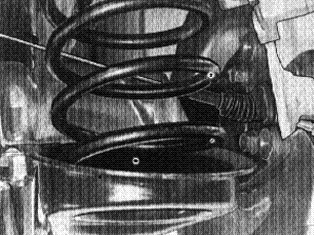

Выньте шплинт и штифт крепления троса к кронштейну втулки на заднем мосту.Более ранний вариант: Отожмите скобы (две), фиксирующие трос в направляющих на заднем мосту.

Осмотрите резиновый защитный чехол и замените в случае повреждения

Переставьте защитный резиновый чехол на новый трос.

Смонтируйте новый трос

Установите трос в направляющие. Более ранний вариант: Забейте скобы на свое место. Пропустите трос через тормозной щит.

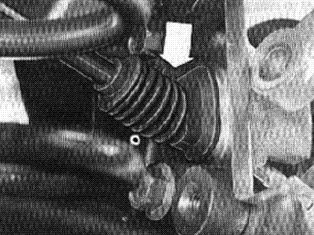

Закрепите резиновый защитный чехол на тормозном щите

Убедитесь в надежности фиксации чехла.

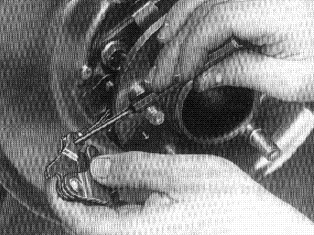

Прикрепите трос к рабочему рычагу

Смажьте поверхности скольжения шарнира рычага и колодок тонким слоем термостойкой графитовой смазки.

Вставьте трос и установите рычаг на свое место за фланцем заднего моста

Стрелка на рычаге должна быть направлена вперед.

Установите/подсоедините:

1. трос к кронштейну втулки
2. шплинт
3. тормозные колодки
4. заднюю стяжную пружину
5. тормозной диск
6. суппорт тормоза. Используйте новые болты. Затяните болты моментом 58 Н·м.

Убедитесь, что тормозной диск вращается свободно.

Установите колеса по меткам

Затяните гайки пальцами, а затем затяните по диагонали моментом 85 Н·м.

Примечание: См. Тормоза для более подробной информации о затяжке колесных гаек.

Опустите автомобиль и отрегулируйте стояночный тормоз

(См. Стояночный тормоз, регулировка)
