Трос тормоза, замена (ведущий задний мост) Длинный трос

Снимите центральную консоль

Снимите подушку заднего сиденья

Отверните заднюю часть напольного покрытия, чтобы открыть доступ к втулке ввода троса.

Снимите трос

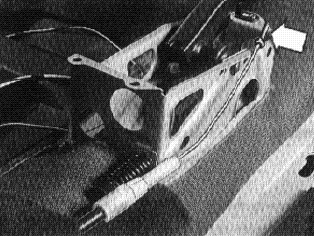

Ослабьте регулятор стояночного тормоза. Отогните в сторону стопорную скобу и освободите трос от рычага. Снимите трос.

Освободите трос из втулки пружины (более ранний вариант).

Поднимите автомобиль на подъемнике и поставьте опоры под его заднюю часть. Снимите левое заднее колесо

Если отсутствует направляющий штифт, пометьте положение колеса.

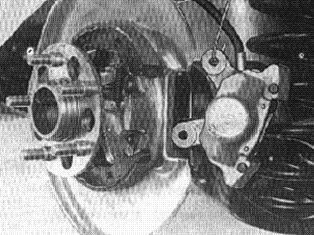

Снимите суппорт тормоза

Привяжите суппорт к задней пружине стальной проволокой, чтобы не повредить шланг.

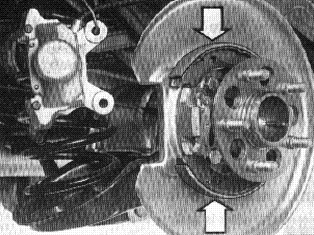

Снимите:

1. тормозной диск
2. заднюю стяжную пружину
3. тормозные колодки

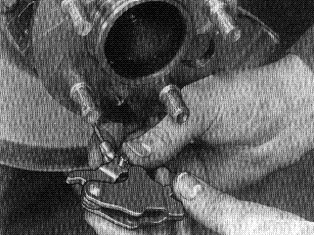

Выньте штифт крепления троса к рабочему рычагу

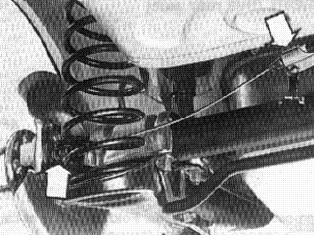

Извлеките трос из тормозного щита и из кронштейна втулки на заднем мосту

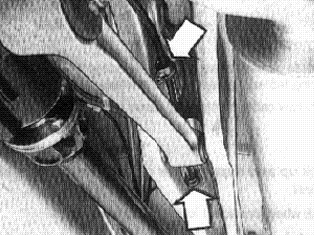

Освободите скобу на реактивной штанге и снимите трос

Переставьте защитный резиновый чехол на новый трос

Замените резиновый защитный чехол в случае его повреждения.

Пропустите трос через отверстие в полу в салон

Убедитесь, что втулка ввода зафиксировался надежно.

Закрепите трос скобой на реактивной штанге

Примечание: Трос должен свободно перемещаться в скобе.

Смонтируйте трос

Пропустите трос через втулку кронштейна на заднем мосту и через тормозной щит. Поставьте резиновый защитный чехол. Убедитесь в надежности фиксации чехла.

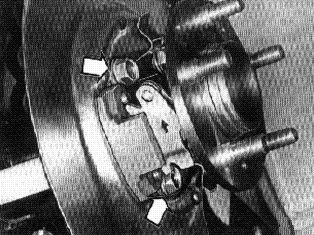

Смажьте ось рабочего рычага и поверхности скольжения тормозных колодок

Нанесите тонкий слой термостойкой графитовой смазки. Подсоедините трос к рычагу.

Вставьте трос и установите рабочий рычаг на свое место за фланцем заднего моста

Примечание: Стрелка на рычаге должна быть направлена вперед.

Смажьте поверхности скольжения тормозных колодок тонким слоем графитовой смазки

Поставьте тормозные колодки и стяжную пружину

Поставьте тормозной диск

Поставьте суппорт тормоза

Используйте новые болты. Затяните болты моментом 58 Н·м. Убедитесь, что диск вращается свободно.

Вставьте трос и подсоедините его к зубчатому сектору

Загните на свое место стопорную скобу

Установите колеса по меткам

Затяните гайки пальцами, а затем затяните по диагонали моментом 85 Н·м.

Примечание: См. Тормоза для более подробной информации о затяжке колесных гаек.

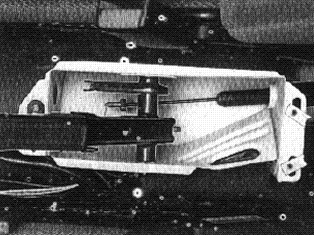

Опустите автомобиль и отрегулируйте стояночный тормоз

(см. Стояночный тормоз, регулировка)

Поставьте центральную консоль
