Трос сцепления, замена (B5244T5, B5254T4)

Отсоединение провода аккумулятора

Снимите провод аккумулятора. См.: Аккумуляторная батарея, отсоединение.

Снятие компонентов

Снимите:

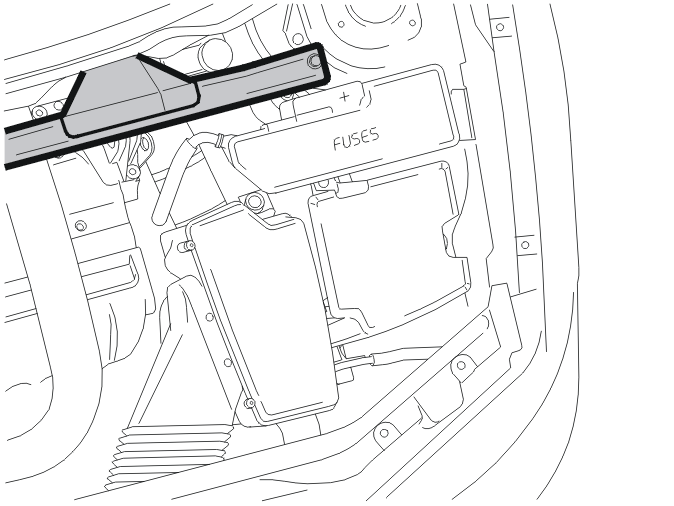

• реактивную тягу. См.: Замена реактивной тяги

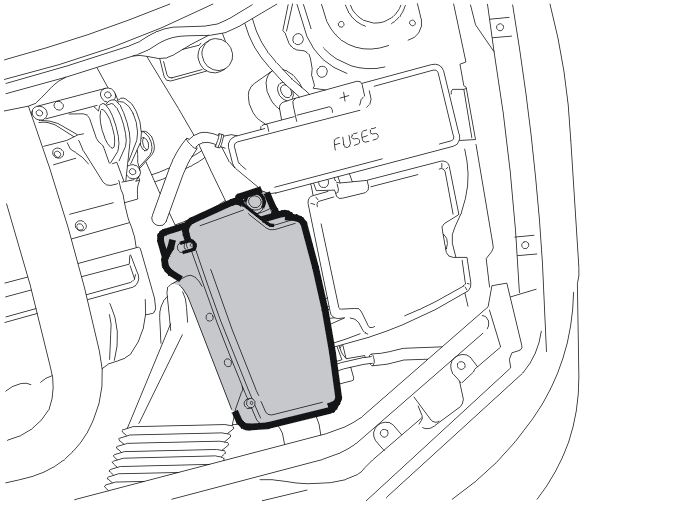

• корпус воздухоочистителя.

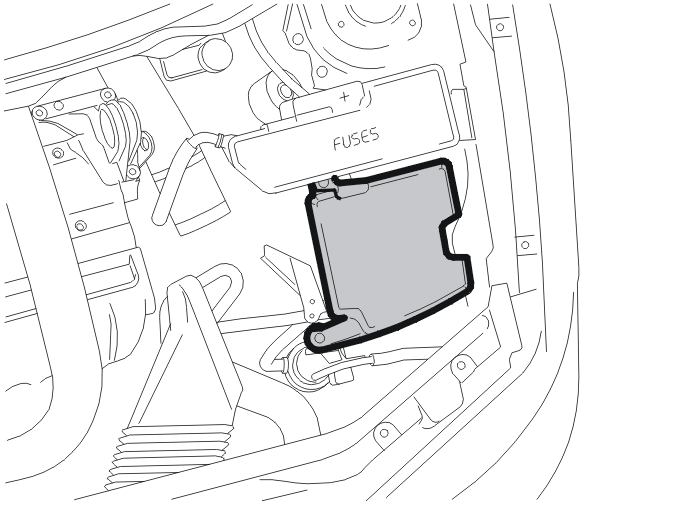

• крышку сбоку корпуса воздухоочистителя. Это применимо только к автомобилям с двигателями B5454T4 и B5244T5.

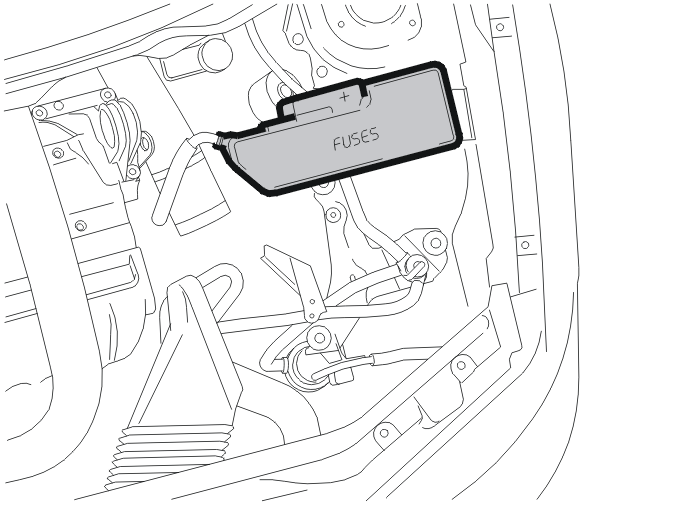

Отсоедините объединенный блок реле/предохранителей, отложите в сторону.

Подготовка

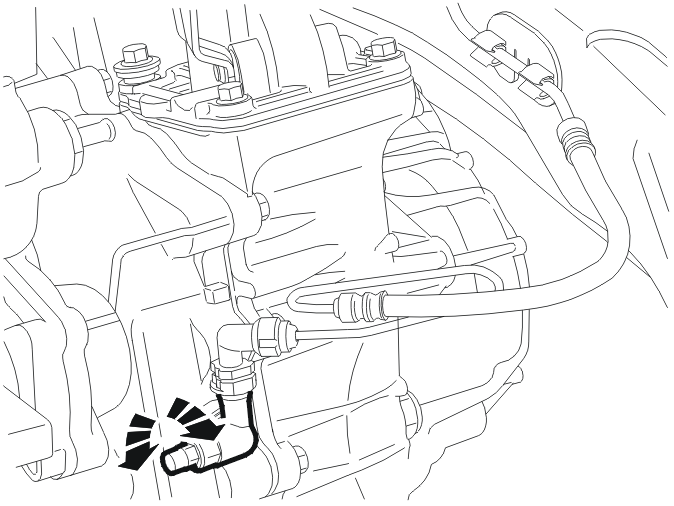

Примечание: Отвинтите винт стравливания давления, пока не начнут образовываться капли. В этом варианте используется резиновая прокладка, а не конус.

Отвинтите винт стравливания давления.Установите шланг оборудования для удаления воздуха на винт стравливания давления. В качестве альтернативы можно подложить бумажные салфетки или ветошь. Медленно нажмите педаль сцепления до упора. Заблокируйте педаль. Используйте фиксатор педали.

Снятие линии сцепления

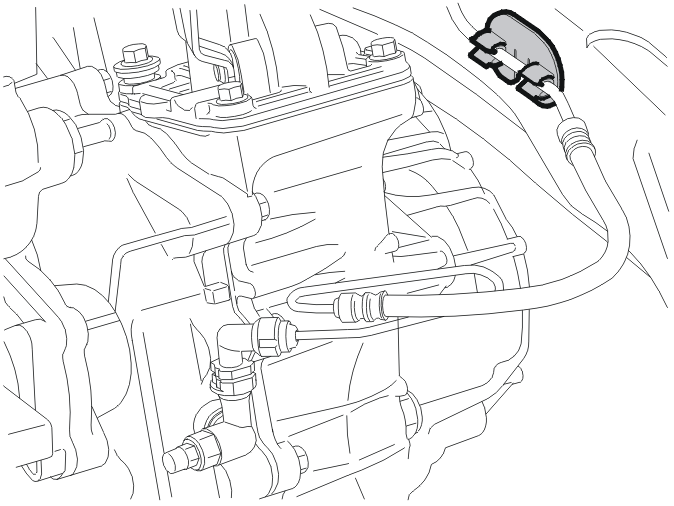

Выньте трос из зажима на левом элементе конструкции рамы.

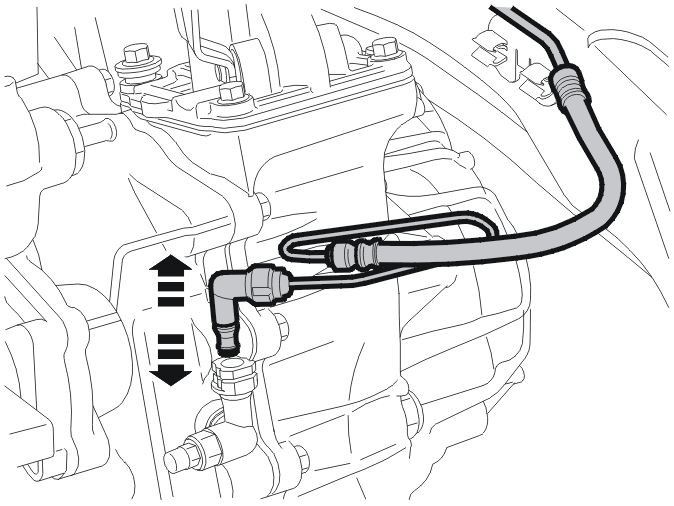

На цилиндре сцепления потяните вверх запорную планку. Вытяните линию сцепления. Обмотайте конец трубы бумагой, чтобы не допустить разливания.

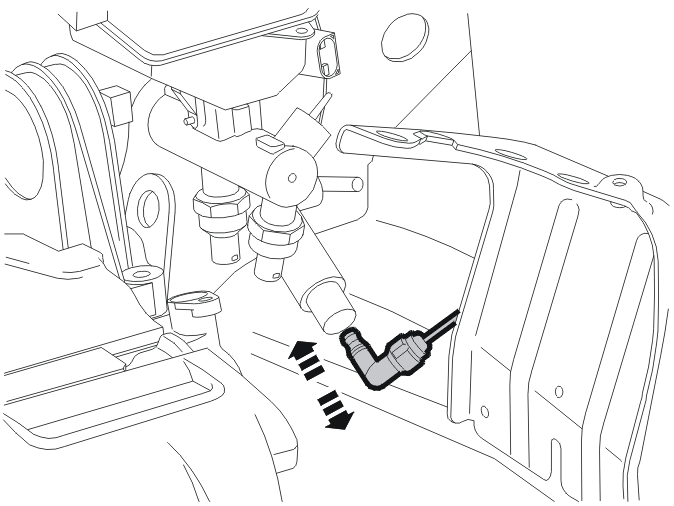

На главном цилиндре потяните вверх запорную планку. Вытяните линию сцепления. Подготовьте бумагу, чтобы не допустить разливания. Снимите трос сцепления.

Установка компонентов

Примечание: На концах нового троса сцепления имеются пластмассовые защитные элементы. Не снимайте их до тех пор, пока трос не будет установлен в моторном отсеке.

Установите трос сцепления в нужное положение в моторном отсеке. Вдавите главный цилиндр. Зафиксируйте при помощи запорной планки.

Вдавите трос в цилиндр сцепления. Зафиксируйте при помощи запорной планки.

Вдавите трос в зажим на левом элементе конструкции рамы.

Прокачка сцепления

Примечание: Отвинтите винт стравливания давления, пока не начнут образовываться капли. В этом варианте используется резиновая прокладка, а не конус.

Прокачайте сцепление.

Установка компонентов, продолжение

Установите

• объединенный блок реле/предохранителей.

• крышку сбоку корпуса воздухоочистителя.

• корпус воздухоочистителя.

• реактивную тягу. См.: Замена реактивной тяги.

Установка провода аккумулятора

Установите провод аккумулятора. См.: Аккумуляторная батарея, отсоединение.

Заключительная проверка

Проверьте уровень тормозной жидкости. Используйте только фирменную тормозную жидкость Volvo (Volvo DOT 4+) при доливании. Запустите двигатель. Убедитесь в том, что сцепление выходит из зацепления при выборе передач. Прокачайте сцепление, если необходимо.
