Применимость
| Модель | Двигатель | Год |
|---|---|---|
| XC60 | D5244T10 | 2010, 2011 |
| XC60 | D5244T11 | 2012–2015 |
| XC60 | D5244T12 | 2014, 2015 |
| XC60 | D5244T16 | 2010, 2011 |
| XC60 | D5244T17 | 2012–2015 |
| XC60 | D5244T4 | 2009 |
| XC60 | D5244T5 | 2009 |
| XC70 (08-) | D5244T10 | 2010, 2011 |
| XC70 (08-) | D5244T11 | 2012–2015 |
| XC70 (08-) | D5244T16 | 2010, 2011 |
| XC70 (08-) | D5244T17 | 2012–2015 |
Демонтаж
Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.
- корпус воздухоочистителя Корпус воздушного фильтра
- аккумулятор Аккумулятор Аккумулятор Аккумулятор Аккумулятор Аккумулятор

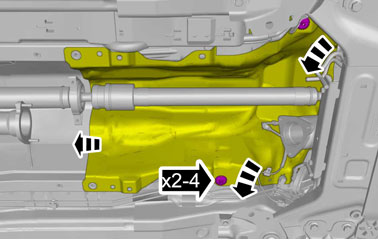

🔩 Момент затяжки: 10 Н·мВыверните винты.

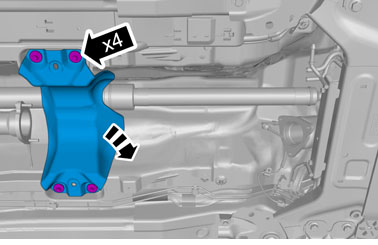

🔩 Момент затяжки: 24 Н·мВыверните винты.

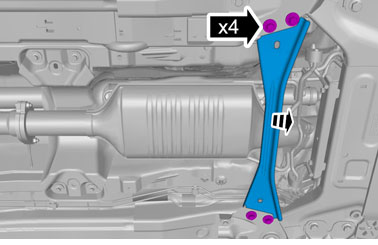

🔩 Момент затяжки: 24 Н·мВыверните винты.Снимите гайки.

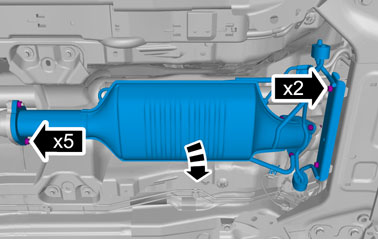

Выверните винты.🔩 Момент затяжки: 24 Н·м
Снимите гайки.Сложите отмеченные детали.
🔧 ВИЛЬЧАТЫЙ РЫЧАГ
- напольная консоль напольная консоль напольная консоль
- Модуль управления, общий звуковой проигрыватель Модуль управления, общий звуковой проигрыватель Модуль управления, общий звуковой проигрыватель Модуль управления, общий звуковой проигрыватель Модуль управления, общий звуковой проигрыватель Модуль управления, общий звуковой проигрыватель
🔩 Момент затяжки: 24 Н·мВыверните винты.Применимо к обеим сторонам.
🔩 Момент затяжки: 10 Н·мСнимите гайки.
🔩 Момент затяжки: 10 Н·мСнимите гайку.Применимо к обеим сторонам.Отогните изоляцию.
Сложите отмеченные детали.
Установка
Установите в обратном порядке.
Осторожно: Тросы селектора передач не должны быть перекручены или согнуты.
Выполните регулировку троса переключения Трос коробки передач, регулировка Трос коробки передач, регулировка
