Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | D4204T5 | 2014, 2015 |
| S60 (11-) | D5204T2 | 2011 |
| S60 (11-) | D5204T3 | 2012–2015 |
| S60 (11-) | D5204T7 | 2013–2015 |
| S60 (11-) | D5244T10 | 2011 |
| S60 (11-) | D5244T11 | 2012–2015 |
| S80 (07-) | B5254T10 | 2010–2012 |
| S80 (07-) | B5254T11 | 2010, 2011 |
| S80 (07-) | D4204T5 | 2014, 2015 |
| S80 (07-) | D5204T2 | 2011 |
| S80 (07-) | D5204T3 | 2012–2015 |
| S80 (07-) | D5204T7 | 2013, 2014 |
| S80 (07-) | D5244T10 | 2010, 2011 |
| S80 (07-) | D5244T11 | 2012–2014 |
| S80 (07-) | D5244T14 | 2010 |
| V40 (13-) | D4204T14 | 2015 |
| V40 Cross Country | D4204T14 | 2015 |
| V60 | D4204T5 | 2014, 2015 |
| V60 | D5204T2 | 2011 |
| V60 | D5204T3 | 2012–2015 |
| V60 | D5204T7 | 2013–2015 |
| V60 | D5244T10 | 2011 |
| V60 | D5244T11 | 2012–2015 |
| V70 (08-) | B5204T9 | 2013–2015 |
| V70 (08-) | B5254T10 | 2010–2012 |
| V70 (08-) | B5254T11 | 2010, 2011 |
| V70 (08-) | D4204T5 | 2014, 2015 |
| V70 (08-) | D5204T2 | 2011 |
| V70 (08-) | D5204T3 | 2012–2015 |
| V70 (08-) | D5204T7 | 2013–2015 |
| V70 (08-) | D5244T10 | 2010, 2011 |
| V70 (08-) | D5244T11 | 2012–2015 |
| V70 (08-) | D5244T14 | 2010 |
| XC60 | D4204T5 | 2014, 2015 |
| XC60 | D5204T2 | 2011 |
| XC60 | D5204T3 | 2012–2015 |
| XC60 | D5204T7 | 2013–2015 |
| XC60 | D5244T14 | 2010 |
| XC70 (08-) | D4204T5 | 2014, 2015 |
| XC70 (08-) | D5204T2 | 2011 |
| XC70 (08-) | D5204T3 | 2012–2015 |
| XC70 (08-) | D5244T14 | 2010 |
Демонтаж
Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.
- корпус воздухоочистителя Корпус воздушного фильтра Корпус воздушного фильтра Корпус воздушного фильтра Корпус воздушного фильтра
- аккумулятор Аккумулятор Аккумулятор Аккумулятор Аккумулятор Аккумулятор
🔩 Момент затяжки: 10 Н·м
🔧 ВИЛЬЧАТЫЙ РЫЧАГ
Удалите крепежный элемент.Сложите отмеченные детали.
- напольная консоль напольная консоль напольная консоль напольная консоль напольная консоль
- Модуль управления, общий звуковой проигрыватель Модуль управления, общий звуковой проигрыватель Модуль управления, общий звуковой проигрыватель Модуль управления, общий звуковой проигрыватель Модуль управления, общий звуковой проигрыватель Модуль управления, общий звуковой проигрыватель Модуль управления, общий звуковой проигрыватель Модуль управления, общий звуковой проигрыватель
🔩 Момент затяжки: 24 Н·мВыверните винты.Применимо к обеим сторонам.

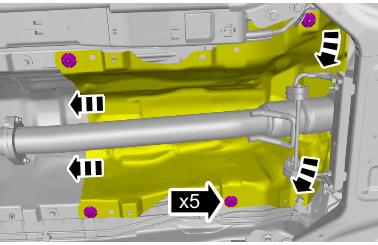

🔩 Момент затяжки: 10 Н·мСнимите гайки.
🔩 Момент затяжки: 10 Н·мОтогните изоляцию.Снимите гайку.Применимо к обеим сторонам.
🔩 Момент затяжки: 24 Н·мВыверните винт.Применимо к обеим сторонам.
Сложите отмеченные детали.
Установка
Установите в обратном порядке.
Осторожно: Тросы селектора передач не должны быть перекручены или согнуты.
Выполните регулировку троса переключения Трос коробки передач, регулировка Трос коробки передач, регулировка
