Трос коробки передач, замена (2001, 2002)

Снятие аккумуляторной батареи и воздушного фильтра

Установите автомобиль на ровной поверхности. Не затягивайте ручной тормоз.

Снимите:

• корпус воздушного фильтра, см. Замена воздухоочистителя (ACL)
• полку аккумулятора

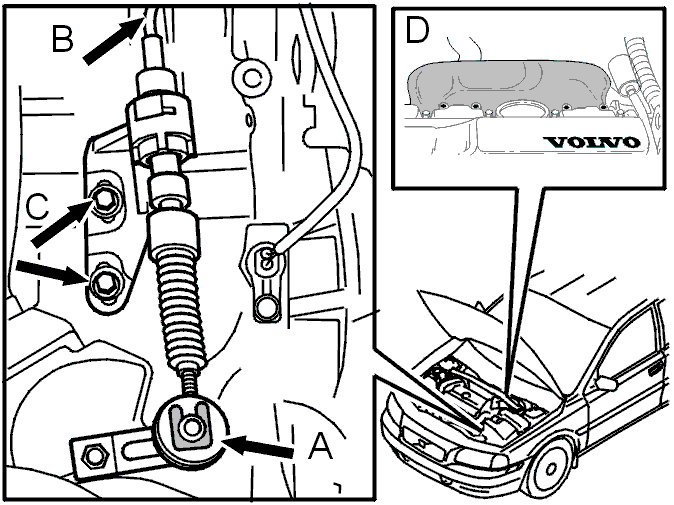

Снятие троса коробки передач

Снимите:

• зажим с плеча рычага (А)
• трос с зажима на кронштейне к контактным разъемам (В)
• кронштейн троса и трос с плеча рычага (С)
• теплозащитную панель на перегородке (3 гайки) (D).

Снятие деталей в салоне

Снятие туннельного кронштейна, см. Заднюю центральную консоль.

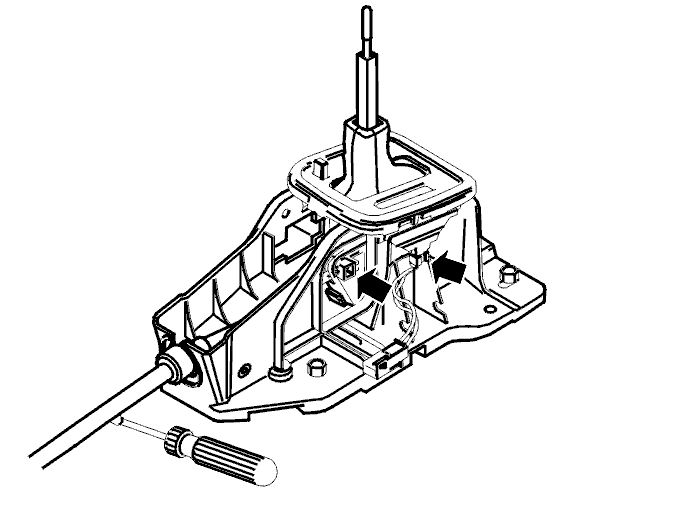

Демонтаж в узле рычага переключения

• Отсоедините трос из узла переключателя передач.
• Вытяните ось троса плоскогубцами.
• Отпустите кожух троса с узла переключения передач. Пользуйтесь отверткой.
• Снимите трос.

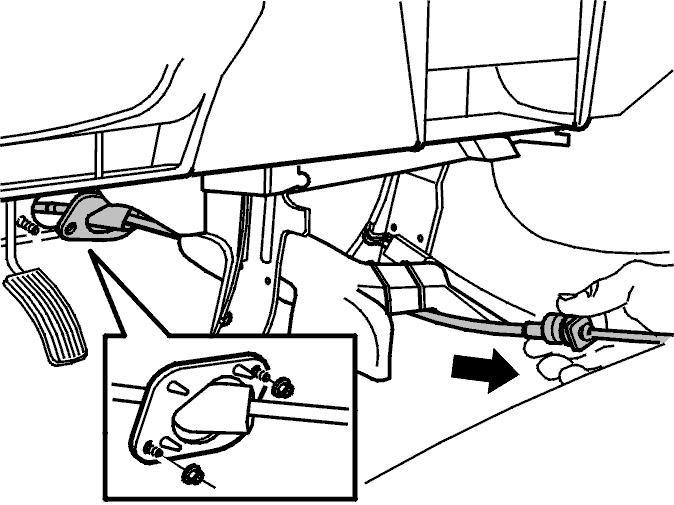

Снятие троса коробки передач

• Освободите раму резиновой втулки прохода в стенке торпеды (2 гайки).
• Снимите трос, втянув его внутрь салона.

Примечание: Для провода троса и кронштейна через отсек двигателя понадобится еще один человек.

Установка троса коробки передач

Введите осторожно трос из салона в отсек двигателя.

Примечание: Для принятия и проведения троса и кронштейна через отсек двигателя понадобится еще один человек.

Осторожно: Будьте осторожны, чтобы не повредить трос или его кожух резкими изгибами. Будьте осторожны с манжетой троса.

Установите:

• кожух троса в узле рычага переключения, прижав его, пока он не будет зафиксирован
• трос к узлу рычага переключения осью.

Установите раму над резиновым проходом в стенке торпеды (2 гайки). Момент затяжки: 25 Нм.

Установка центральной консоли

Установка туннельного кронштейна, см. Заднюю центральную консоль.

Регулировка тросов переключения, установка деталей в отсеке двигателя

Смонтируйте тросы передач согласно: Регулировка троса коробки передач.

Установите:

• теплозащитный экран (3 винта)
• полку аккумулятора
• корпус воздушного фильтра, см. Замена воздухоочистителя (ACL)
• аккумулятор Обращайте внимание при отсоединении и подсоединении провода акк умулятора. Подключите кабели.

Проверка кодов неисправности

Проверьте и сотрите возможные коды неисправности.
