Трос коробки передач, регулировка (B5202FS, B5204T3, B5204T4)

Подготовка

Установите автомобиль на ровной поверхности. Не затягивайте ручной тормоз.Снимите:

• корпус воздушного фильтра (ACL)
• аккумулятор
• полку аккумулятора

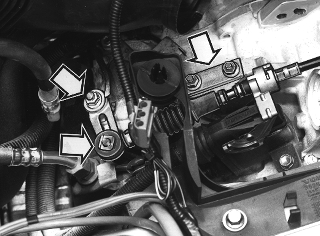

Снимите:

• Стопорный зажим и шайба на плече рычага
• Гайки и шайбы к кронштейну троса.

Примечание: На моделях позднего исполнения неи никаких шайб.
- Трос коробки передач с плеча рычага.

Переведите рычаг переключателя передач в положение R.

Примечание: Проверьте, чтобы трос переключения двигался свободно в отсеке двигателя.

Прижмите плечо рычага на коробке передач вперед до положения P.

Примечание: Не прикасайтесь к тросу коленчатого вала. Положение троса переключения не должно нарушаться.

Проверьте положение P, пытаясь перекатить автомобиль.Поверните затем плечо рычага в следующее положение (R).Нанесите небольшое количество консистентной смазки 1161241-3 на шейку оси плеча рычага.

Примечание: Будьте осторожны, чтобы не изменить положения плеча рычага.

Осторожно вставьте трос на шейке оси плеча рычага и на шпильках.Следите за тем, чтобы не изменить положения рычага выбора передач или плеча рычага!Вставьте шайбы (только раннее исполнение) и гайки.Затяните гайки слегка и накрест. Затяните потом до 25 Нм.Установите шайбу и фиксирующий зажим на плечо рычага.

Проверка

Установите рычаг выбора передач в положение N. Нажмите на рычаг вперед не передвигая кнопки блокиратора. Свободный ход должен чувствоваться.

Установите рычаг выбора передач в положение D. Нажмите на рычаг назад не передвигая кнопки блокиратора. Свободный ход должен чувствоваться.

Установите:

• корпус воздушного фильтра (ACL)
• полку аккумулятора
• Аккумулятор. Подключите кабели
