Трос коробки передач, регулировка (2004, 2005)

Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Снятие крышки двигателя

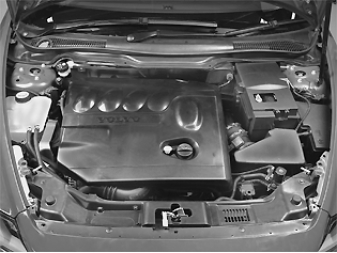

Зажигание выключено.Рычаг переключения передач в нейтральном положении.Снимите крышку двигателя, потянув её прямо вверх.

Снятие воздушного фильтра

Разъедините:

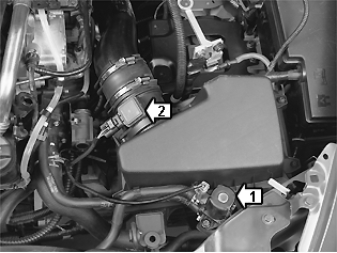

• контактный разъем клапана регулировки воды (1)
• контактный разъем расходомера воздуха (2).

Снимите/открутите:

• винты, 2 шт., клапана регулировки воды в передней панели и отогните клапан в сторону
• зажим шланга около расходомера воздуха
• воздушный фильтр и снимите фильтр с резиновых креплений, потянув прямо вверх.

Демонтаж тросов

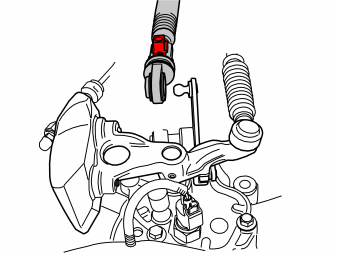

снимите трос с рычага ограничения коробки передач, пользуйтесь монтажной вилкой 999 7077.Освободите кнопку блокировки регулировки троса.Потяните пружину до фиксации к гнезду шарика на тросе и прижмите вверх красную кнопку фиксации в нейтральном положении.

Проверка и включение передачи

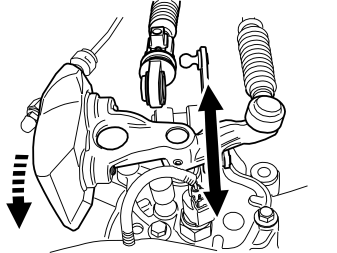

проверьте, чтобы плечо рычага находилось в среднем положении.Затем вытолкните плечо рычага вперед (стрелка с прерывистой линией) в положение передачи 3 в коробке передач.

Фиксация рычага переключения передач

Снимите с отсека туннели:

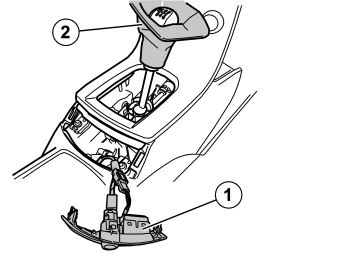

• панель (1) с электрической розеткой/прикуривателем, отогните в сторону
• Манжета рычага переключения передач (2), пригните вверх к кнопке рычага переключения передач.

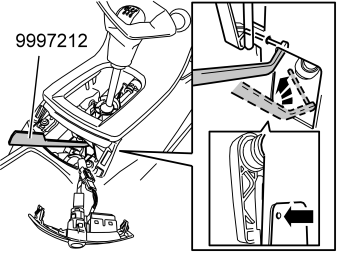

Примечание: Отверстие фиксирующего инструмента невозможно увидеть, но поверните инструмент в начале и направьте его в отверстие полки рычага (нижняя иллюстрация).

Прижмите инструмент (прижимайте как можно дальше вниз на инструменте), чтобы он прошел через полку рычага и через отверстие в плече рычага.Ручка инструмента должна быть направлена на край проема на полке рычага. Рычаг сейчас зафиксирован в положение передачи 3.

Регулировка тросов переключения

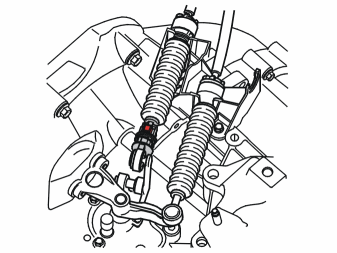

Прижмите гнездо шарика на плече рычага.Прижмите кнопку блокировки регулировки троса.

Примечание: прижмите кнопку блокировки прямо вниз. На тросе в продольном направлении не должно чувствоваться никаких усилий.

Установка деталей средней консоли.

Снимите инструмент для фиксации.

Примечание: Нажмите на педаль сцепления и проверьте положения передач.

Вставьте на место туннельный отсек:

• манжета рычага переключения передач
• панель.

Установка деталей в отсеке двигателя

Установите:

• воздушный фильтр в резиновых креплениях
• шланг воздушного фильтра и затяните зажим около расходомера воздуха
• клапан регулировки воды и затяните винты, 2 шт.

Присоедините контактный разъем к:

• клапану регулировки воды (1)
• расходомер воздуха (2).

Установите на место крышку двигателя.Проверьте положения передач.
