Трелевочный щит, задний бампер (2009, 2010)

A

Касается автомобилей с буксирным крюком

• Возьмите Трелевочный щит из комплекта.

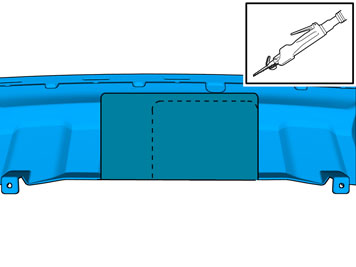

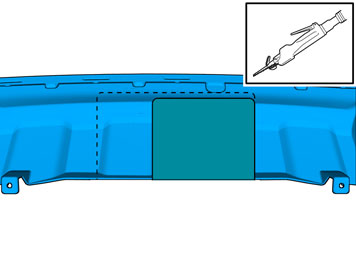

• Выпилите новый Трелевочный щит по маркировке. Заштрихованную поверхность необходимо удалить.
• Нанесите ленту на внешнюю сторону, чтобы башмак пилы не повредил лак

Примечание: Будьте особенно осторожны, чтобы не повредить лакированную поверхность компонента.
- Сгладьте опиленные кромки мелкозубчатым напильником.

A Съемный буксирный крюкB Фиксированный буксирный крюк

В

Касается автомобилей с дизельным двигателем D4164TX, а также 5-цил. бензиновым двигателем без турбо

• Выпилите участок для наконечника трубы слева по маркировке на внутренней стороне нового трелевочного щита.
• Подровняйте края мелкозубчатым напильником.

Относится к автомобилям с системой облегчения парковки

• Очистите с помощью изопропанола.
• Дайте просохнуть.

• Нанесите тонкий и ровный слой активатора на очищенные поверхности.Используйте 8637076 Активатор.
• Дайте просохнуть в течение минимум 10 минут и максимум 30 минут перед лакировкой.

• Нанесите лак на датчики (код цвета 426). Нанесите только один слой лака.

Осторожно: Защитите соединения так, чтобы краска не попала на контактные поверхности. Слишком много слоев лака могут привести к тому, что функционирование прекратится полностью или частично.
- Когда лак высохнет после лакировки, установите уплотнительные кольца на место.

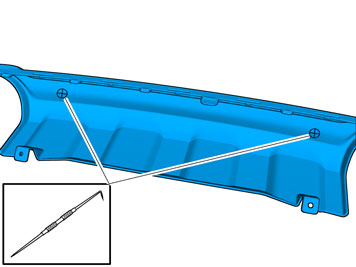

• Найдите 2 метки на внутренней стороне Трелевочного щита.
• Отметьте в центре с помощью иглы для рисок.

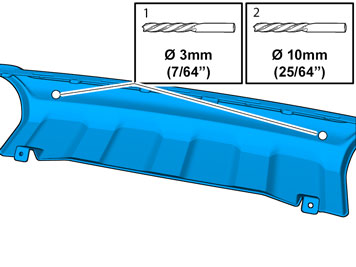

• Просверлите отверстие в центре меток сверлом Ø 3 мм (7/64")
• Высверлите отверстия, используя сверло Ø 10 мм (25/64")

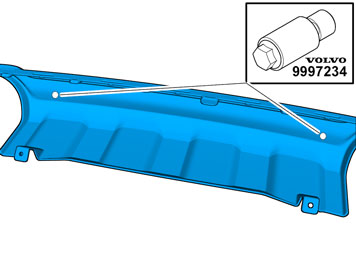

• Расширьте отверстия в кожухе бампера пробивным штампом, используйте специальный инструмент: 9997234. Расположите опорную втулку инструмента для проделывания отверстий на внутренней стороне, а режущую часть - на внешней стороне кожуха бампера.

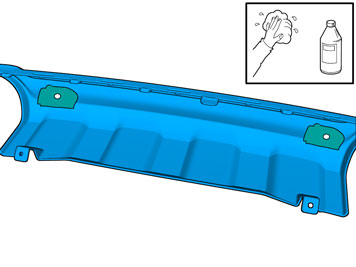

• Промойте поверхности, где должны находиться держатели, с помощью изопропанола и высушите их.

• Нанесите тонкий и ровный слой активатора, арт. № 8637076, на очищенные поверхности и дайте высохнуть в течение примерно 10 минут.

• Возьмите 2 держателя из комплекта.
• Очистите поверхности согласно иллюстрации с помощью очищающей салфетки, арт. № 9192678.
• Дайте просохнуть.
• Нанесите тонкий и ровный слой активатора, арт. № 8637076, на очищенные поверхности и дайте высохнуть в течение минимум 10 минут.

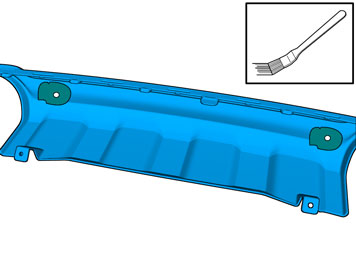

• Осторожно обработайте кисточкой края отверстий с помощью краски (цвет 426).

Относится ко всем моделям

A

В

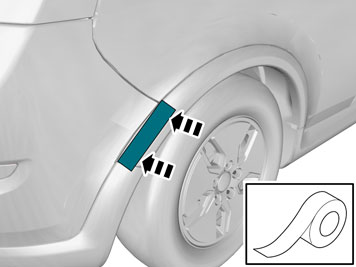

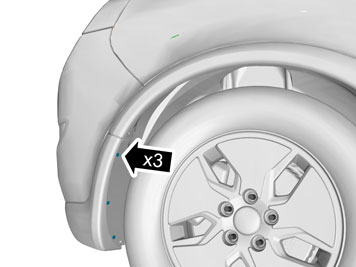

• Закрепите кусок ленты на задней части расширителя крыла, чтобы защитить его при отсоединении кожуха бампера в переднем крае. Лента должна располагаться так, чтобы не возникало отметок, когда бампер будет отсоединяться.
• Выполните момент с обеих сторон автомобиля.

A

Иллюстрация A

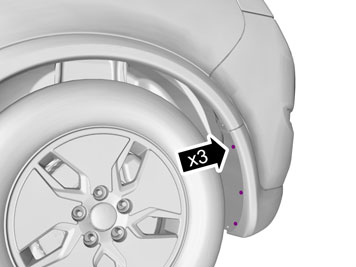

• Снимите кожух бампера с кузова, осторожно отогнув торцы у поверхности с нанесенной лентой посредством гладилки. Отсоедините кожух под задней лампой и с заднего края крыла с каждой стороны. Он установлен с четырьмя зажимами у задней лампы и четырьмя в заднем крае заднего крыла. Потяните кожух бампера прямо назад.

Иллюстрация B

• Отсоедините контактный разъем для освещения номерного знака слева. Если автомобиль имеет систему помощи при парковке сзади, то освободите контактный разъем справа.
• Удалите кусочки ленты.

Относится к автомобилям с системой облегчения парковки

• Примечание: > Будьте аккуратны при работе с кожухом бампера и Трелевочным щитом.

Освободите контактные разъемы для двух средних датчиков.

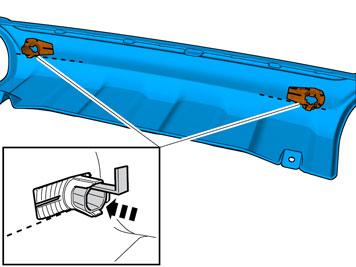

• Отогните два крючка на каждом держателе датчика и осторожно вытащите датчики. Они будут использоваться снова.

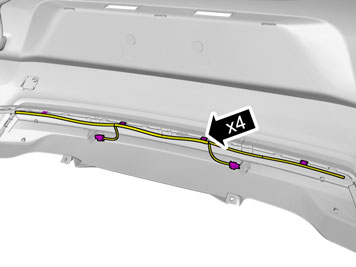

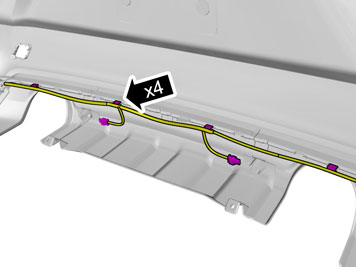

• Освободите четыре зажима, удерживающие жгут проводки для датчиков в держателях в имеющемся Трелевочном щите.

Относится ко всем моделям

Примечание: Будьте очень осторожны при работе с кожухом бампера и Трелевочным щитом.

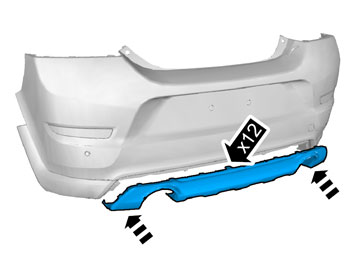

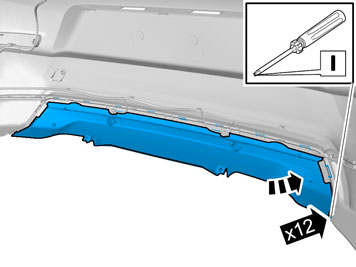

• Осторожно отогнув, освободите крепежные крючки с креплений в кожухе бампера и снимите имеющийся Трелевочный щит. Он больше использоваться не будет.

Относится к автомобилям с системой облегчения парковки

• Снимите защитную пленку с одной стороны клейкой двусторонней ленты.

• Установите ленту на держатели.

A

• Отрежьте держатели с лентой с обеих длинных сторон, чтобы было так, как показано на иллюстрации В.

В

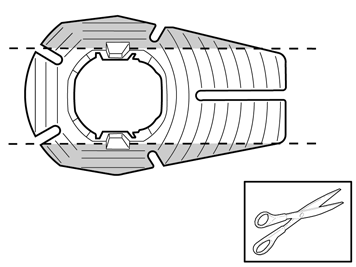

• Установите центровочный инструмент в держатель согласно иллюстрации.

• Снимите оставшуюся защитную пленку.

• Прижмите держатели с помощью центровочного инструмента на кожухе бампера.

Примечание: Держатели необходимо устанавливать так, чтобы они были обращены в ту сторону, которая показана на иллюстрации. Держатели следует устанавливать горизонтально и на одной линии с кожухом бампера.

Относится ко всем моделям

• Установите новый Трелевочный щит. Убедитесь в том, что все крепежные крючки зафиксировались.

Относится к автомобилям с системой облегчения парковки

• Прижмите зажимы к жгуту проводки датчиков в держателях в новом Трелевочном щите.

• Установите два датчика.

• Подсоедините контактные разъемы к датчикам.

Относится ко всем моделям

A

• Подсоедините контактный разъем к освещению номерного знака, а если автомобиль оснащен системой помощи при парковке, то контактный разъем к ней.

В

A

В

• Загрузите программное обеспечение для функции дополнительного оборудования согласно информации по техобслуживанию в VIDA. См. VIDA или каталог аксессуаров для номера артикула программного обеспечения.
