Трелевочный щит, передний бампер (2009, 2010)

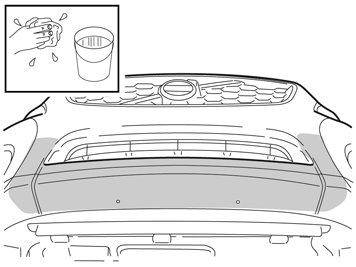

• Промойте поверхности автомобиля, которые будут покрываться трелевочным щитом.
• Вытрите насухо.

• Снимите два средних винта в воздухоуправлении - они будут использоваться снова.

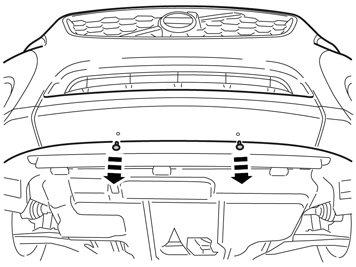

• Возьмите шаблон для сверления из комплекта и трелевочный щит и прижмите шаблон в отверстие в крепежной проушине для крепления зажима.
• Повторите для другой стороны.

• Снимите защитную ленту на обоих шаблонах.

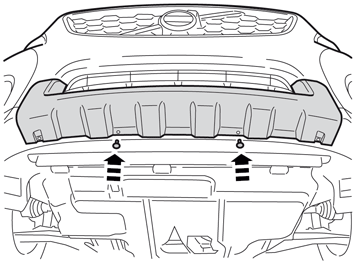

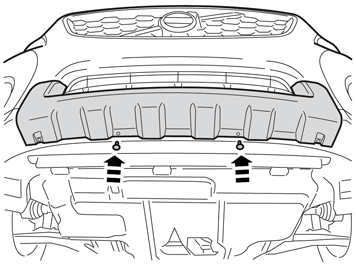

• Прикрепите трелевочный щит снизу имеющимися винтами. Пока не затягивайте сильно, чтобы положение можно было регулировать в горизонтальном направлении. Убедитесь в том, что лента на шаблоне для сверления еще не крепит.

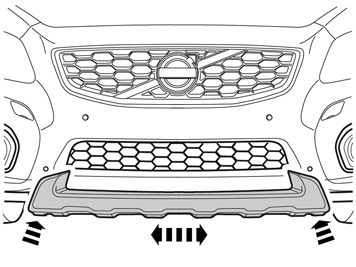

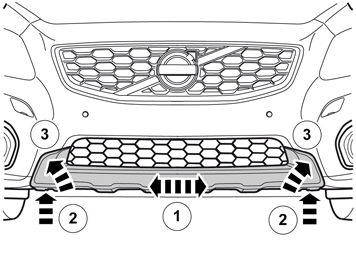

• Расположите теперь трелевочный щит (1). Убедитесь в том, что лента на шаблонах для сверления еще не крепит.

Примечание: Прижмите вверх трелевочный щит снизу за концы (2) как можно дальше и затем прижмите напротив шаблонов для сверления (3), чтобы их лента прикрепилась.

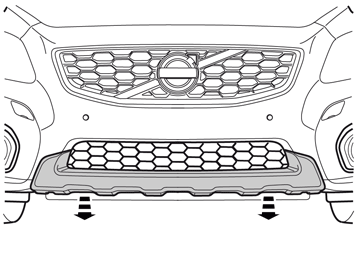

• Снимите трелевочный щит с решетки.

• Просверлите отверстия через прикрепленные лентой шаблоны для сверления.

• Снимите шаблоны для сверления с обеих сторон.

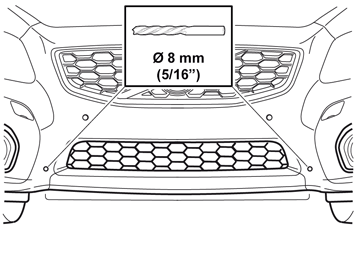

• Просверлите отверстия Ø 8 мм (5/16 ").
• Уберите стружку от сверления и подровняйте края отверстий.

• Возьмите зажимы из комплекта и снова возьмите трелевочный щит.

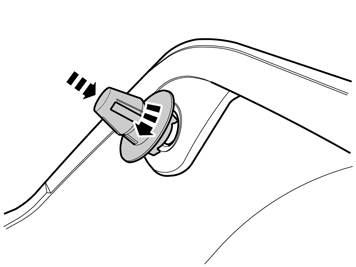

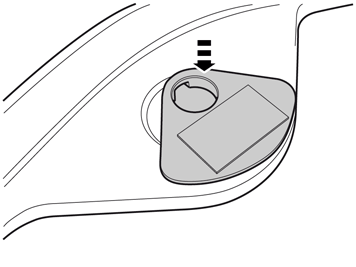

• Введите вниз один штырь на зажиме под край отверстия в трелевочном щите, поверните по часовой стрелке и одновременно прижмите, чтобы зажим установился на место.
• Повторите для другой стороны.

Иллюстрации A и B

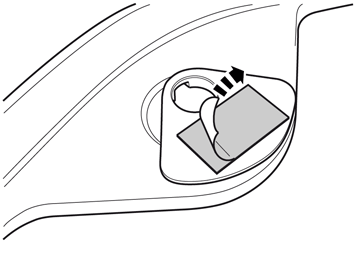

• Теперь осторожно отсоедините часть защитной ленты на каждой крепежной ленте с обеих сторон и прикрепите ее на верхнюю/внешнюю сторону кусками ленты с обеих сторон трелевочного щита.

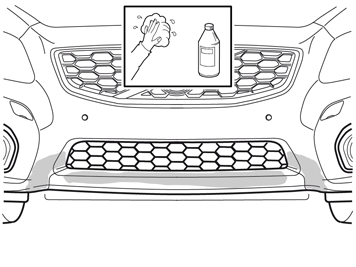

• Очистите отмеченные поверхности для крепежной ленты трелевочного щита с помощью изопропанола.
• Вытрите насухо.

Иллюстрация A

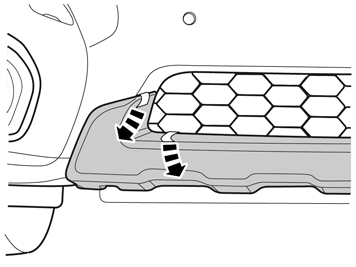

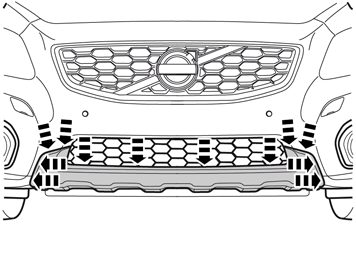

• Расположите трелевочный щит так, чтобы чувствовалось, что зажимы прилегают к краям отверстий с обеих сторон. Следите за тем, чтобы лента не крепила слишком рано.

Иллюстрация B

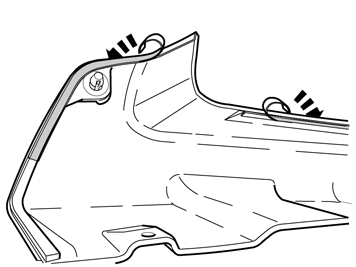

• Придерживайте трелевочный щит одной рукой, когда защитная лента снимается.
• Прижмите напротив зажимов, чтобы они защелкнулись.

• Теперь хорошо прижмите трелевочный щит напротив крепежной ленты по периметру.

Примечание: Необходимо прижимать с усилием около 50 Нм за 15 секунд на всех поверхностях, где находится лента, чтобы она хорошо прикрепилась.

• Затяните трелевочный щит снизу имеющимися винтами.

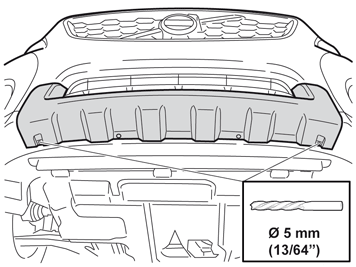

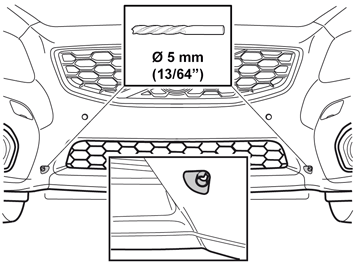

• Просверлите сквозь имеющиеся отверстия во внешних концах трелевочного щита и сквозь воздухоуправление.
• Удалите всю стружку.

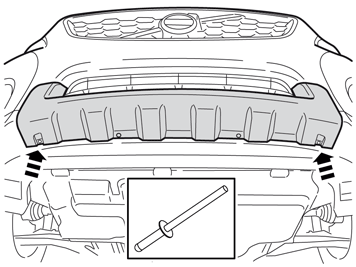

• Возьмите заклепки из комплекта и приклепайте трелевочный щит во внешних концах.
