Требование диагностики

Применимость

Бортовая система диагностики (OBD) OBD II для автомобилей в США, а также новая Бортовая система диагностики Volvo (OBD)/

Входные сигналы

1. Датчик частоты вращения двигателя (RPM)
2. Датчик массы воздушного потока (MAF)
3. Датчики детонации (2)
4. Датчик температуры охлаждающей жидкости двигателя (ECT)
5. Датчик положения распределительного вала
6. Датчики нагретого кислорода (HO2S)
7. Датчик положения дросселя (TP)
8. Датчик низкого давления
9. Датчик давления кондиционера (A/C)
10. Система управления климатом

Выходные сигналы

1. Реле системы
2. Реле кондиционера (A/C)
3. Реле топливного насоса (FP)
4. Компрессор кондиционера (A/C)
5. Топливный насос (FP)
6. Модуль разряда зажигания (IDM)/катушка зажигания
7. Реле вентилятора охлаждения двигателя (FC)
8. Клапан EVAP
9. Реле насоса системы импульсной вспомогательной воздушной инжекции (PAIR)
10. Вентилятор охлаждения двигателя (FC).
11. Клапан регулирования воздуха в режиме холостого хода (IAC)
12. Электромагнитный клапан системы насоса импульсной вспомогательной воздушной инжекции (PAIR)
13. Инжекторы (6)
14. Воздушный насос

США/Канада

1. Датчик наращивания скорости

Модуль системы управления двигателя (ECM)

1. Motronic 4.4

Связь между рисунками

Модуль системы управления двигателя (ECM) получает данные от модулей входных сигналов и датчика наращивания скорости.Модуль системы управления двигателя (ECM) посылает данные на модули выходных сигналов.Данные передаются с модуля системы управления двигателя (ECM) и с модулей двухполярных сигналов в в обоих направлениях.

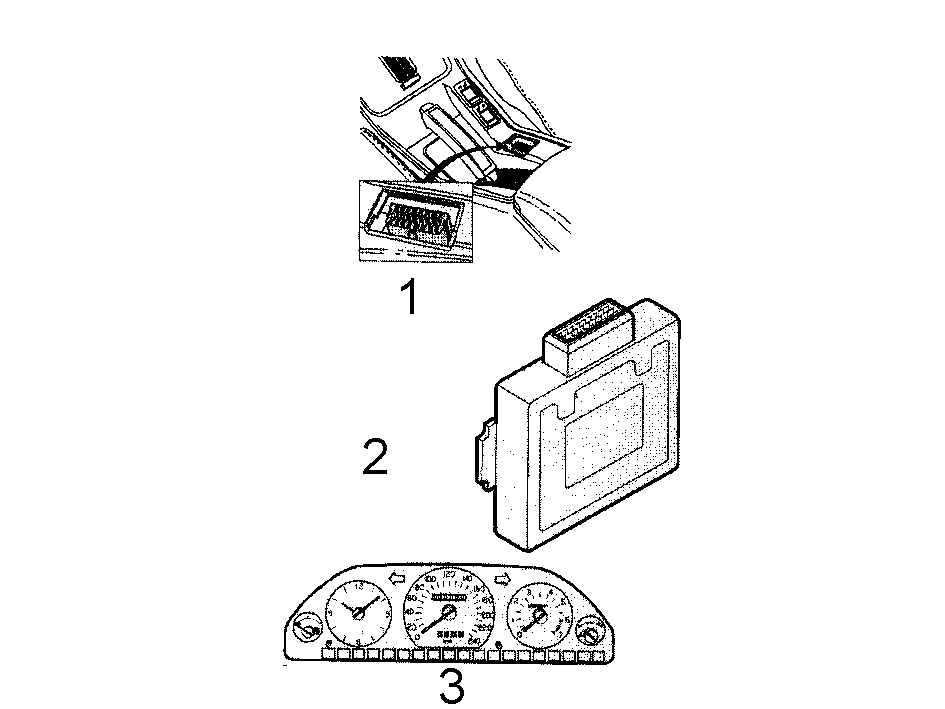

Двухполярные сигналы

1. Соединитель канала передачи данных (DLC)
2. Модуль системы управления трансмиссии (TCM) AW 30-43 AW 30-40
3. Панель комбинированного измерительного устройства.
