Транзисторные гибридно-пленочные регуляторы напряжения (монтируемые на генераторе)

Применимость

Генератор со встроенным регулятором напряжения

Существуют две модификации регуляторов: регулятор более ранней модификации (1), собран из электронных компонентов, более поздней модификации (2) - изготовлен с использованием гибридно-пленочной технологии.(Такие электрические элементы, как резисторы, диоды и транзисторы выполнены на толстой керамической подложке.)

Принцип действия обоих регуляторов одинаков, но регулятор гибридно-пленочного типа более миниатюрен, чем транзисторный регулятор.

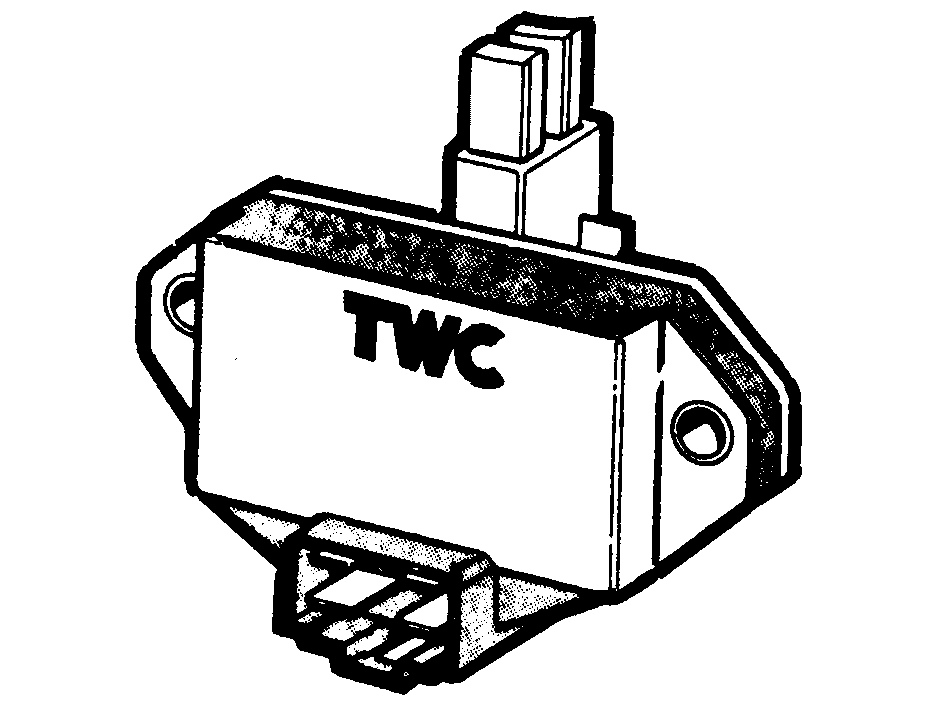

Гибридно-пленочный регулятор напряжения "TWC" поставляется в качестве дополнительного оборудования.

Функционирование гибридно-пленочного регулятора

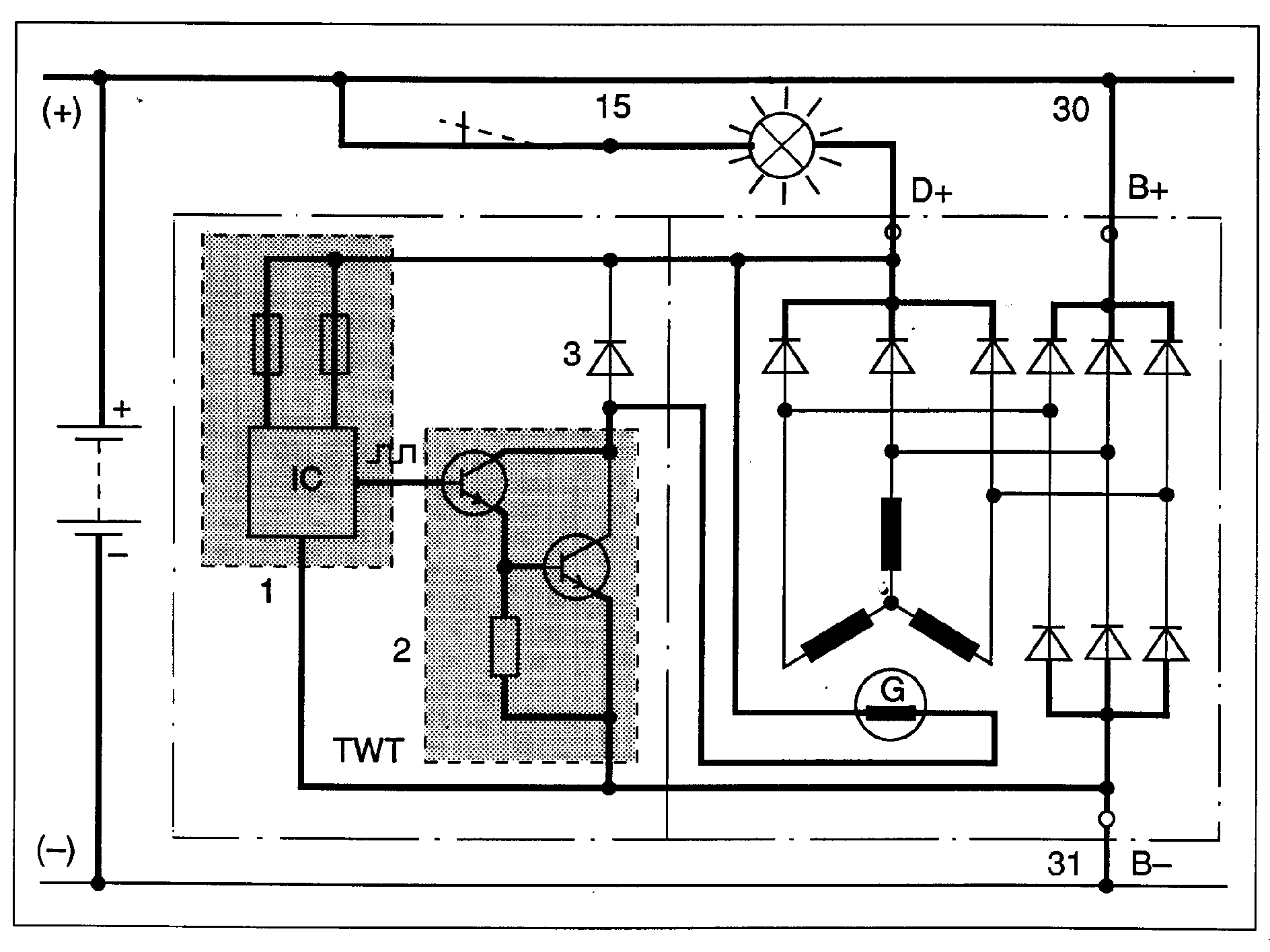

Зажигание включено, двигатель не работает

Слабый ток с аккумуляторной батареи проходит через выключатель зажигания, сигнальную лампу, ротор и регулятор напряжения на "массу". Этот слабый ток порождает в роторе магнитное поле, необходимое для начала работы генератора.Функционирование:Ток через вывод D+ поступает в регулятор напряжения, а затем на микросхему. Возникающий импульс передается на базу транзистора T1. Транзистор T1 открывается и передает импульс на транзистор T2. С транзистора T2 ток возбуждения проходит через ротор на "массу".

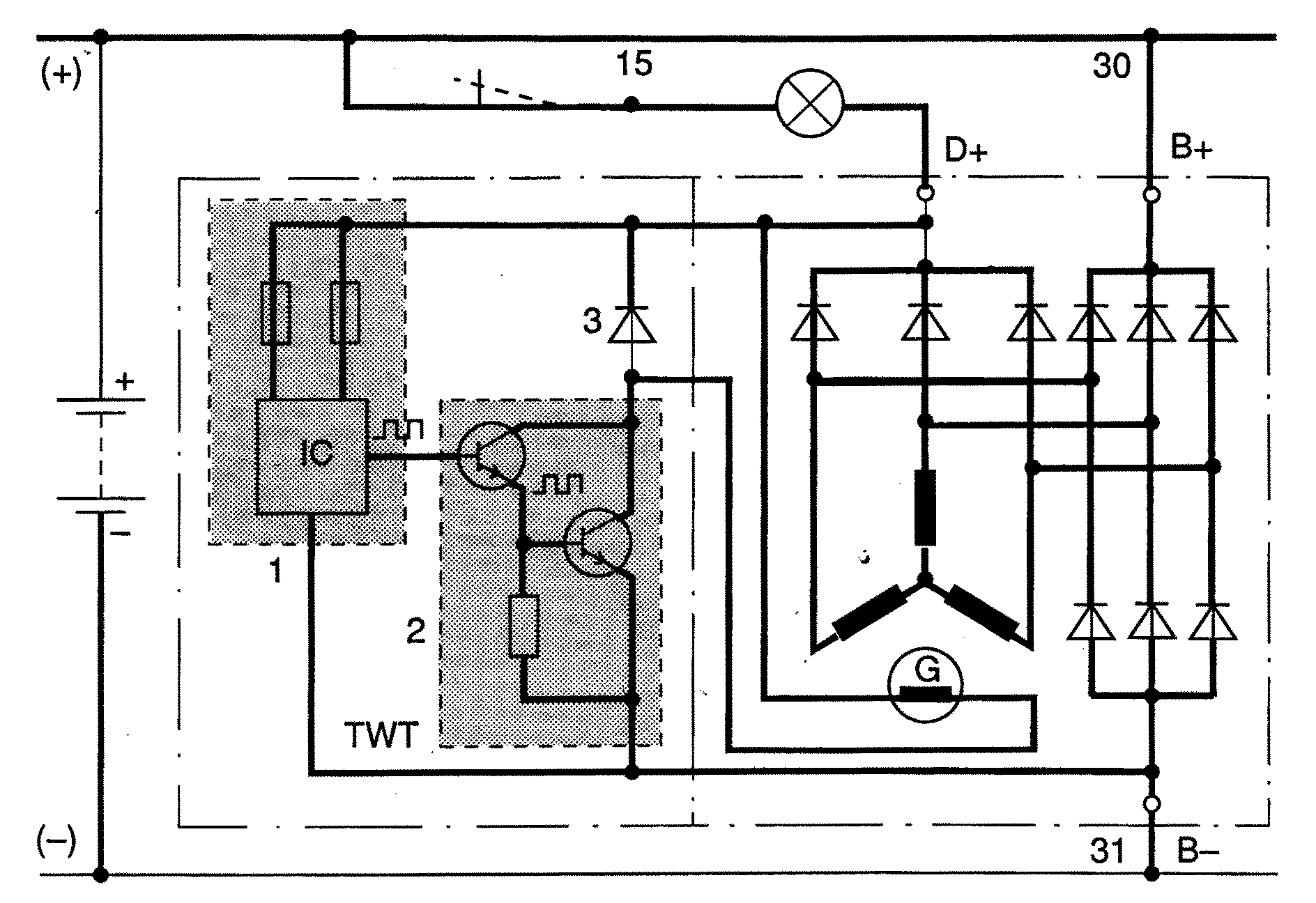

Двигатель работает, регулирование напряжения

Регулятор определяет напряжение генератора через вывод D+. Меняя импульсы микросхемы он может регулировать ток на роторе и выходное напряжение генератора.
