Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | B6304T3 | 2015 |
| S60 (11-) | B6304T4 | 2011–2015A |
| S60 (11-) | B6304T5 | 2015 |
| S80 (07-) | B6304T2 | 2008–2010 |
| S80 (07-) | B6304T4 | 2011–2015A |
| S80 (07-) | B6324S | 2007–2010 |
| S80 (07-) | B6324S2 | 2010 |
| S80 (07-) | B6324S4 | 2011–2015A |
| S80 (07-) | B6324S5 | 2011–2015A |
| S80L | B6304T2 | 2008–2010 |
| S80L | B6304T4 | 2010–2014 |
| V60 | B6304T3 | 2015 |
| V60 | B6304T4 | 2011–2015A |
| V60 | B6304T5 | 2015 |
| V70 (08-) | B6304T2 | 2008–2010 |
| V70 (08-) | B6304T4 | 2011–2015 |
| V70 (08-) | B6324S | 2008–2010 |
| V70 (08-) | B6324S2 | 2010 |
| V70 (08-) | B6324S5 | 2011–2014 |
| XC60 | B6304T2 | 2009–2010A |
| XC60 | B6304T4 | 2011–2015A |
| XC60 | B6324S | 2010 |
| XC60 | B6324S2 | 2010 |
| XC60 | B6324S4 | 2011–2015A |
| XC60 | B6324S5 | 2011–2015A |
| XC70 (08-) | B6304T2 | 2009, 2010 |
| XC70 (08-) | B6304T4 | 2011–2015A |
| XC70 (08-) | B6324S | 2008–2010 |
| XC70 (08-) | B6324S2 | 2010 |
| XC70 (08-) | B6324S4 | 2011–2015A |
| XC70 (08-) | B6324S5 | 2011–2015A |
Материалы
| Материал | |
|---|---|
| Название | Номер детали |
| чистящее средство | 1161721 |
| Клей для металла | 1161722 |
| Прокладочный герметик | 1161771 |
Демонтаж

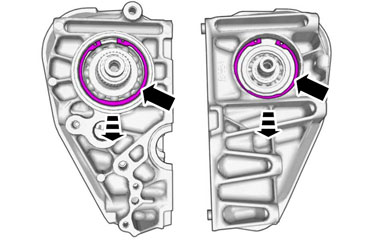

Осторожно: Компоненты обработаны вместе. Если какой-либо компонент поврежден, следует одновременно заменить оба компонента.
- Прокладка внутреннего кожуха привода ГРМ Прокладка внутреннего кожуха привода ГРМ Прокладка внутреннего кожуха привода ГРМ
- генератор Генератор Генератор
Осторожно: Компоненты обработаны вместе. Если какой-либо компонент поврежден, следует одновременно заменить оба компонента.
Осторожно: Будьте особенно осторожны при обращении с этими компонентами.
🔧 Плоскогубцы (снятие клапана/крышки распределительного вала) B4184-B6304
Осторожно: Будьте особенно осторожны при обращении с этими компонентами.

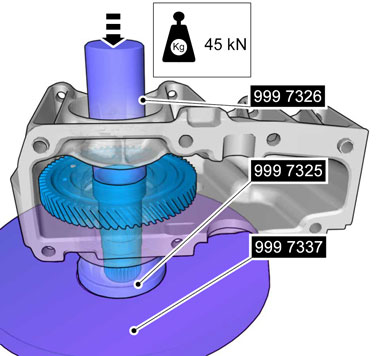

🔧 Съемник
🔧 Упор
🔧 Съемник
Примечание: В этом моменте необходимо применение большого усилия.
🔧 Упор🔧 Упор
🔧 Инструмент для запрессовки🔧 Инструмент для запрессовки🔧 Инструмент для запрессовки
-

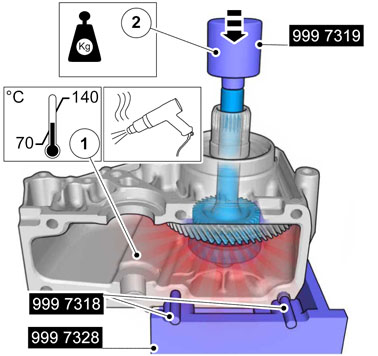

Осторожно: > Убедитесь в том, что компонент выдерживает указанную температуру.
-
Осторожно: > Проявляйте осторожность при выполнении этой операции.

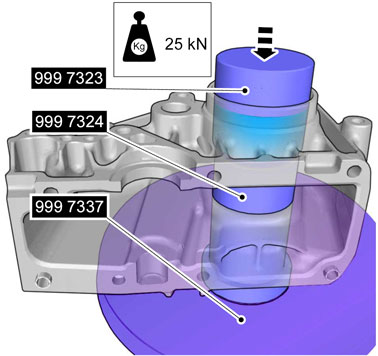

🔧 Инструмент для запрессовки🔧 Упор🔧 Инструмент для запрессовки
🔧 Упор🔧 Упор🔧 Инструмент для запрессовки
Установка
Примечание: Убедитесь в том, что транспортное предохранение еще находится на месте.
Примечание: Убедитесь в том, что используется новый компонент.

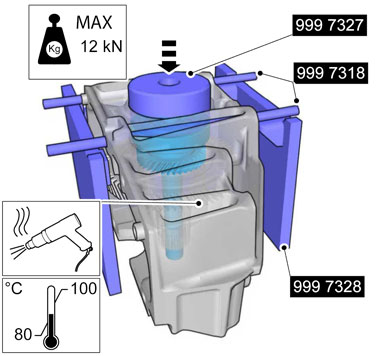

🔧 Инструмент для запрессовки🔧 Упор🔧 Инструмент для запрессовки
🔧 Инструмент для запрессовки🔧 Упор🔧 Инструмент для запрессовки
Осторожно: Убедитесь в том, что участок вокруг компонента чист.
чистящее средство арт. 1161721
Осторожно: Убедитесь в том, что участок вокруг компонента чист.
чистящее средство арт. 1161721
Осторожно: Если прикоснуться к склеенной поверхности, прочность ухудшится.
Клей для металла арт. 1161722
Осторожно: Будьте особенно осторожны при обращении с этим компонентом.
🔧 Инструмент для запрессовки🔧 Инструмент для запрессовки🔧 Инструмент для запрессовки
🔧 Упор🔧 Упор🔩 Момент затяжки: 400 Н·м
Примечание: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.
- Прокладочный герметик арт. 1161771
-
Примечание: > Убедитесь в том, что используется новый компонент.
-
Примечание: > Используйте только умеренное усилие.
Осторожно: Будьте особенно осторожны при обращении с этим компонентом.
🔧 Оправка
Примечание: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

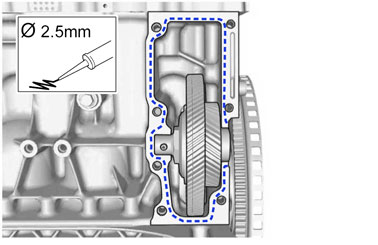

Примечание: Установите деталь на место через 5 минут после нанесения жидкого прокладочного герметика.
Прокладочный герметик арт. 1161771
🔩 Момент затяжки: 10 Н·м + 24 Н·м
Примечание: Используйте новое уплотнение.
🔧 Оправка
🔧 Упор🔩 Момент затяжки: 40 Н·м
🔩 Момент затяжки: 10 Н·м
