Трансмиссия (D4204T14)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

• корпус воздухоочистителя Корпус воздушного фильтра
• аккумулятор Аккумулятор

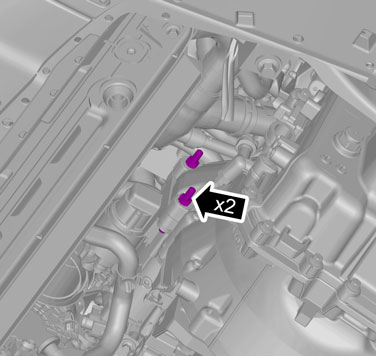

Выверните винты.🔩 Момент затяжки: 10 Н·м

Сложите отмеченные детали.

Отсоедините контактный разъем.

Снимите гайки.🔩 Момент затяжки: 24 Н·м

Выверните винты.🔩 Момент затяжки: 50 Н·м

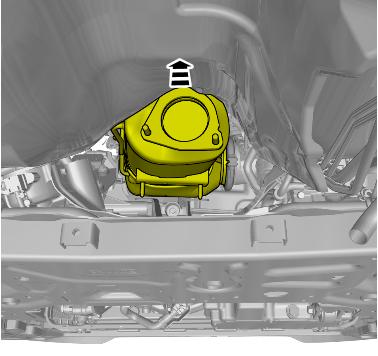

Снимите левый упругий элемент опоры двигателя Подушка двигателя, левая

Выверните винты.Применимо к обеим сторонам.

Отсоедините винты.Ослабьте зажим.

Снимите нижнюю стяжку момента сзади слева Нижняя задняя реактивная тяга, левая

Внимание: Будьте готовы собрать вытекающие жидкости.

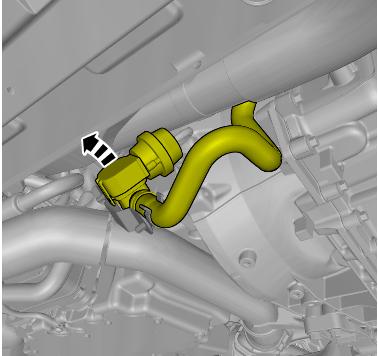

Освободите зажимы шланга.Отсоедините шланги от разъемов.

Сложите отмеченные детали.

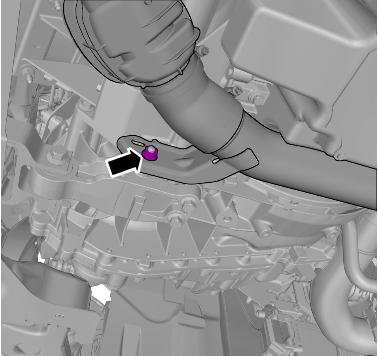

Выверните винт.🔩 Момент затяжки: 24 Н·м

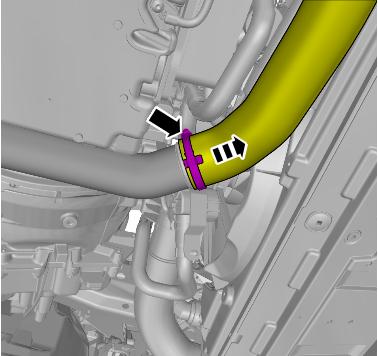

Ослабьте зажим шланга.Отсоедините шланг от проводов.

Снимите гайку.🔩 Момент затяжки: 24 Н·м

Освободите блокировку.

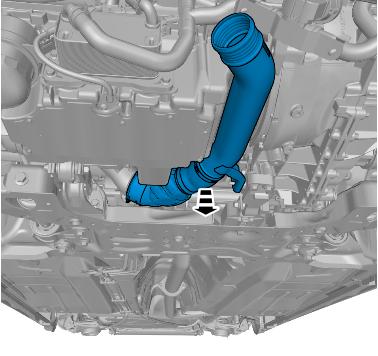

Удалите отмеченные детали.

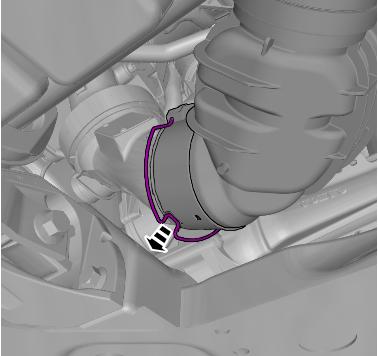

Ослабьте зажим шланга.Отсоедините шланг от проводов.

Ослабьте зажим шланга.Отсоедините шланг от проводов.

Отсоедините контактный разъем.

Выверните винт.🔩 Момент затяжки: 24 Н·м

Выверните винт.🔩 Момент затяжки: 24 Н·м

Удалите отмеченные детали.

Выверните винты.🔩 Момент затяжки: 50 Н·м

Снимите гайки.🔩 Момент затяжки: 24 Н·м

Снимите гайки.🔩 Момент затяжки: 24 Н·м

Выверните винты.🔩 Момент затяжки: 24 Н·м

Удалите отмеченные детали.

Снимите гайки.🔩 Момент затяжки: 24 Н·м

Выверните винты.🔩 Момент затяжки: 10 Н·м

Отсоедините винт.🔩 Момент затяжки: 15 Н·м

Удалите отмеченные детали.

• Ведущий вал, левый Ведущий вал, левый
• Ведущий вал, правый Ведущий вал, правый

Выверните винты.

1. 🔩 Момент затяжки: 24 Н·м
2. 🔩 Момент затяжки: 50 Н·м

Снимите гайки.🔩 Момент затяжки: 60 Н·м

🔧 Фиксатор🔧 ФИКСАТОР (ПОДЪЕМ/ОПУСКАНИЕ КОРОБКИ ПЕРЕДАЧ) M56,AW50-42🔧 ЗАХВАТ (УНИВЕРСАЛЬНЫЙ/КОРОБКИ ПЕРЕДАЧ)🔧 ДОМКРАТ (ГИДРАВЛИЧЕСКИЙ)

Выверните винт.

Установите винт.🔩 Момент затяжки: 50 Н·м

Выверните винты.🔩 Момент затяжки: 50 Н·м

Выверните винты.🔩 Момент затяжки: 50 Н·м

Примечание: Убедитесь в том, что никакие компоненты не застревают.

Примечание: Этот шаг выполняется только при замене на новую коробку передач.

Выверните винты.🔩 Момент затяжки: 24 Н·м

Установите в обратном порядке.

Выполните опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха

Выполните проверку уровня масла в коробке передач Уровень трансмиссионного масла - Проверка

Примечание: Этот момент необходимо выполнять для установки нового компонента.

Закажите и загрузите программное обеспечение согласно:31361742
