Трансмиссия (D4204T14)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

• корпус воздухоочистителя Корпус воздушного фильтра
• аккумулятор Аккумулятор

Выверните винты.🔩 Момент затяжки: 10 Н·м

Сложите отмеченные детали.

🔧 ВИЛЬЧАТЫЙ РЫЧАГ

Сложите отмеченные детали.

🔧 ВИЛЬЧАТЫЙ РЫЧАГ

Снимите гайку.Отсоедините зажим жгута проводки.🔩 Момент затяжки: 24 Н·м

Выверните винт.Снимите гайку.

1. 🔩 Момент затяжки: 24 Н·м
2. 🔩 Момент затяжки: 24 Н·м

Выверните винты.🔩 Момент затяжки: 50 Н·м

Выверните винт.🔩 Момент затяжки: 50 Н·м

Отсоедините контактный разъем.

Отсоедините контактный разъем.

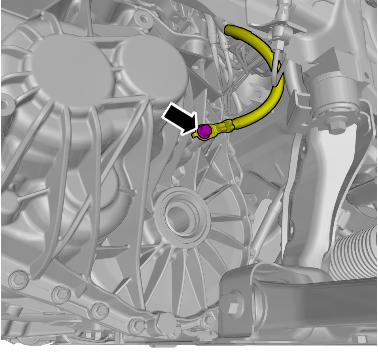

Внимание: Будьте готовы собрать вытекающие жидкости.

Осторожно: Убедитесь в том, что открытый конец шланга закреплен над уровнем жидкости в бачке.

Осторожно: Внимание! Убедитесь, что компонент располагается в правильном положении.

Сложите отмеченные детали.

Снимите левый упругий элемент опоры двигателя Подушка двигателя, левая

Выверните винты.

Отсоедините винты.Ослабьте зажим.

Выверните винты.🔩 Момент затяжки: 10 Н·м

Ослабьте зажим шланга.Выньте шланг.

Сложите отмеченные детали.

Выверните винт.🔩 Момент затяжки: 24 Н·м

Снимите гайку.🔩 Момент затяжки: 24 Н·м

Освободите блокировку.

Удалите отмеченные детали.

Снимите гайки.🔩 Момент затяжки: 24 Н·м

Снимите гайки.🔩 Момент затяжки: 24 Н·м

Выверните винты.🔩 Момент затяжки: 24 Н·м

Удалите отмеченные детали.

Снимите гайки.🔩 Момент затяжки: 24 Н·м

Выверните винты.🔩 Момент затяжки: 10 Н·м

Отсоедините винт.🔩 Момент затяжки: 15 Н·м

Удалите отмеченные детали.

Выверните винты.

1. 🔩 Момент затяжки: 24 Н·м
2. 🔩 Момент затяжки: 50 Н·м

Снимите нижнюю стяжку момента сзади слева Нижняя задняя реактивная тяга, левая

Ослабьте зажим шланга.Отсоедините шланг от проводов.

Ослабьте зажим шланга.Отсоедините шланг от проводов.

Отсоедините контактный разъем.

Выверните винт.🔩 Момент затяжки: 24 Н·м

Выверните винт.🔩 Момент затяжки: 24 Н·м

Удалите отмеченные детали.

Выверните винт.🔩 Момент затяжки: 24 Н·м

Выверните винты.🔩 Момент затяжки: 50 Н·м

• Масло для коробки передач в блоке с ведущим мостом Масло для коробки передач в блоке с ведущим мостом
• Ведущий вал, левый Ведущий вал, левый
• Ведущий вал, правый Ведущий вал, правый

🔧 ДОМКРАТ (ГИДРАВЛИЧЕСКИЙ)🔧 ЗАХВАТ (УНИВЕРСАЛЬНЫЙ/КОРОБКИ ПЕРЕДАЧ)🔧 ФИКСАТОР (ПОДЪЕМ/ОПУСКАНИЕ КОРОБКИ ПЕРЕДАЧ) M56,AW50-42🔧 Фиксатор

Выверните винты.🔩 Момент затяжки: 50 Н·м

Выверните винты.🔩 Момент затяжки: 50 Н·м

🔧 Защитная лента

Примечание: Этот шаг выполняется только при замене на новую коробку передач.

Выверните винты.🔩 Момент затяжки: 24 Н·м

Примечание: Этот шаг выполняется только при замене на новую коробку передач.

🔩 Момент затяжки: 32 Н·мГерметик для резьбовых соединений арт. 1161056

Установите в обратном порядке.

Выполните продувку системы сцепления Опорожнение системы сцепления

Залейте масло в коробку передач Масло для коробки передач в блоке с ведущим мостом
