Трансмиссия (D4162T)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Снимите корпус воздушного фильтра Корпус воздушного фильтра

Снимите аккумулятор Аккумулятор

🔩 Момент затяжки: 10 Н·м

1. 🔩 Момент затяжки: 24 Н·м
2. 🔩 Момент затяжки: 10 Н·м

🔩 Момент затяжки: 5 Н·м

🔩 Момент затяжки: 24 Н·м

Снимите вентилятор охлаждения двигателя Вентилятор охлаждения двигателя (FC)

🔩 Момент затяжки: 10 Н·м

🔩 Момент затяжки: 50 Н·м

Снимите фильтр грубой очистки дизельного топлива Фильтр частиц, дизель

🔩 Момент затяжки: 10 Н·м

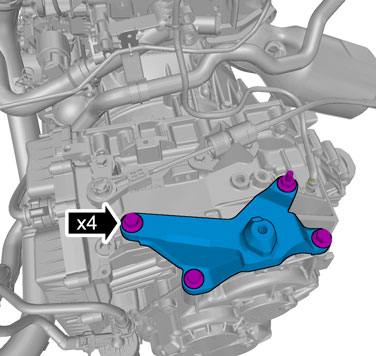

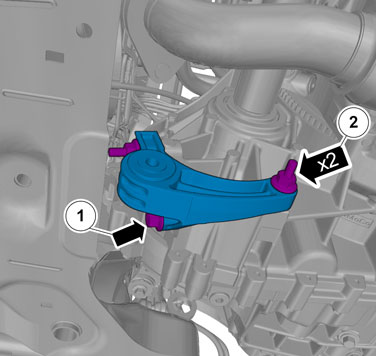

Снимите левый упругий элемент опоры двигателя Подушка двигателя, левая

🔩 Момент затяжки: 24 Н·м

🔩 Момент затяжки: 80 Н·м

Внимание: Будьте готовы собрать вытекающие жидкости.

Осторожно: Если устанавливается новая коробка передач, уровень жидкости после установки проверять не нужно.

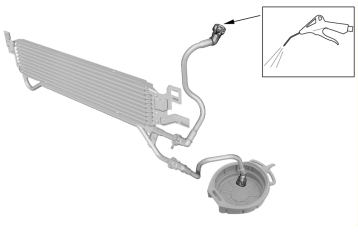

Примечание: Если установлена новая коробка передач, необходимо промыть масляный радиатор.

Примечание: Этот шаг выполняется только при замене на новую коробку передач.

Освободите модуль управления двигателя (ЕСМ)Модуль управления двигателя (ЕСМ)

🔩 Момент затяжки: 80 Н·м

1. 🔩 Момент затяжки: 80 Н·м
2. 🔩 Момент затяжки: 80 Н·м

• Ведущий вал, левый Ведущий вал, левый
• Ведущий вал, правый Ведущий вал, правый

🔩 Момент затяжки: 40 Н·м

1. 🔩 Момент затяжки: 8,5 Н·м
2. 🔩 Момент затяжки: 12 Н·м

🔩 Момент затяжки: 40 Н·м

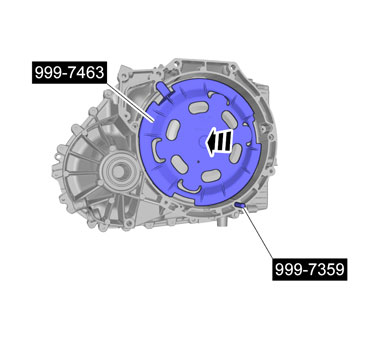

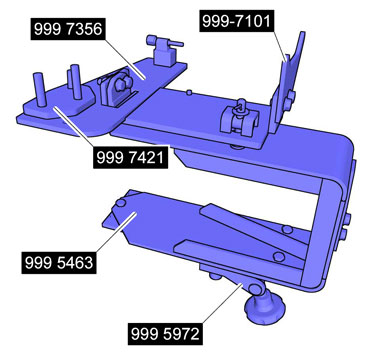

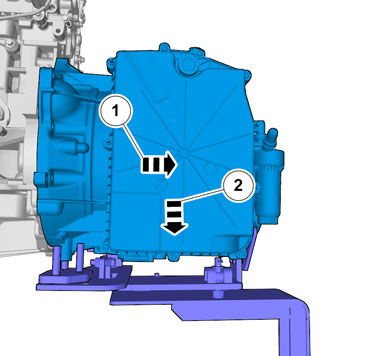

🔧 ФИКСАТОР (ПОДЪЕМ/ОПУСКАНИЕ КОРОБКИ ПЕРЕДАЧ) M56,AW50-42🔧 ЗАХВАТ (УНИВЕРСАЛЬНЫЙ/КОРОБКИ ПЕРЕДАЧ)🔧 Фиксатор🔧 Адаптер🔧 Крепление

🔩 Момент затяжки: 50 Н·м

Примечание: Этот шаг выполняется только при замене на новую коробку передач.

🔩 Момент затяжки: 24 Н·м

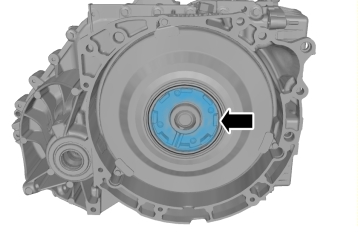

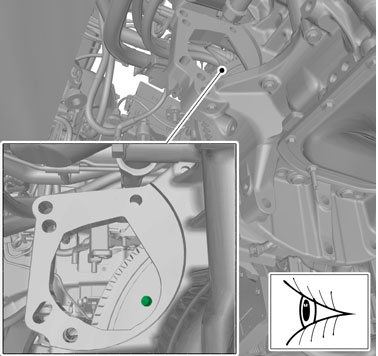

Осторожно: Проверьте, чтобы поверхность была чистой и свободной от постороннего материала.

Осторожно: Проверьте, чтобы поверхность была чистой и свободной от постороннего материала.

Примечание: Этот шаг выполняется, только если снова используется первоначальная деталь.

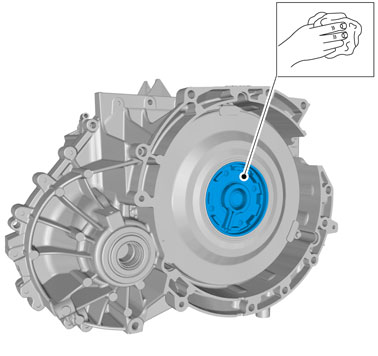

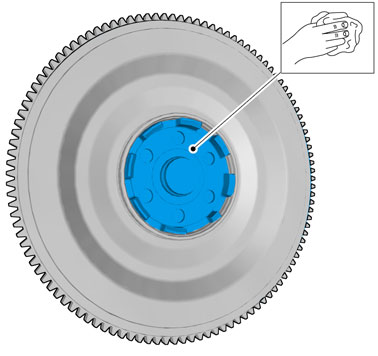

Осторожно: Используйте только указанную смазку согласно спецификации.

Примечание: Этот шаг выполняется, только если снова используется первоначальная деталь.

Консистентная смазка арт. 31259589

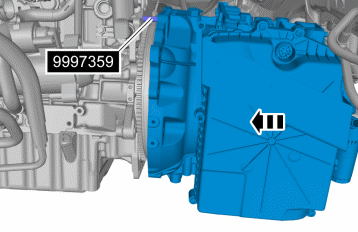

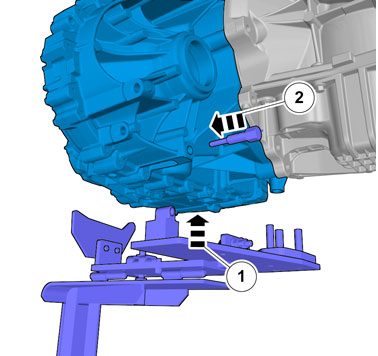

🔧 Hаправляющий палец🔧 РЕГУЛЯТОР ПОЛОЖЕНИЯ

Осторожно: Убедитесь в том, что используется новый болт.

🔩 Момент затяжки: 3 Н·м

Установите в обратном порядке.

Отрегулируйте кабель селектора передач Тросы переключателя передач, регулировка

Осторожно: Если устанавливается новая коробка передач, уровень жидкости после установки проверять не нужно.

Примечание: Этот шаг выполняется, только если снова используется первоначальная деталь.

Залейте масло Уровень трансмиссионного масла - Проверка

Примечание: Этот шаг выполняется только при замене на новую коробку передач.

Закажите и загрузите программное обеспечение согласно:31361742
