Трансмиссия (B5254T3, B5254T7)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

См. информацию о точках подъема каркаса кузова Lyftpunkter kaross

Снимите левый упругий элемент опоры двигателя Подушка двигателя, левая

Освободите стартер Стартёр Стартёр

🔧 ВИЛЬЧАТЫЙ РЫЧАГ

Внимание: Будьте готовы собрать вытекающие жидкости.

Осторожно: Убедитесь в том, что открытый конец шланга закреплен над уровнем жидкости в бачке.

Осторожно: Внимание! Убедитесь, что компонент располагается в правильном положении.

• Ведущий вал, левый
• коническая передача Коническая передача Vinkelväxel
• Кронштейн нижней реактивной тяги Кронштейн нижней реактивной тяги
• передний подрамник передний подрамник

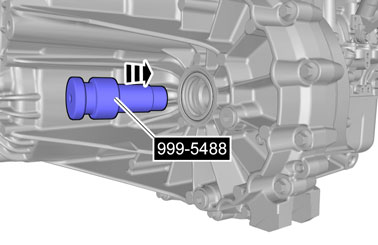

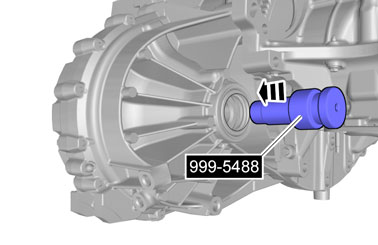

🔧 ЗАГЛУШКИ (2) (ОТВЕРСТИЯ ПОЛУОСЕЙ) M56,AW50-42

Примечание: Отметьте разную длину винтов.

🔩 Момент затяжки: 50 Н·м

🔧 ДОМКРАТ (ГИДРАВЛИЧЕСКИЙ)🔧 ФИКСАТОР (ПОДЪЕМ/ОПУСКАНИЕ КОРОБКИ ПЕРЕДАЧ) M56,AW50-42🔧 ЗАХВАТ (УНИВЕРСАЛЬНЫЙ/КОРОБКИ ПЕРЕДАЧ)🔩 Момент затяжки: 50 Н·м

🔩 Момент затяжки: 50 Н·м

Примечание: Этот шаг выполняется только при замене на новую коробку передач.

1. 🔩 Момент затяжки: 24 Н·м
2. 🔩 Момент затяжки: 80 Н·м

Примечание: Этот шаг выполняется только при замене на новую коробку передач.

🔩 Момент затяжки: 24 Н·м

Примечание: Этот шаг выполняется только при замене на новую коробку передач.

Герметик для резьбовых соединений арт. 1161056🔩 Момент затяжки: 32 Н·м

Осторожно: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

Консистентная смазка для подшипников арт. 1161689

Выполните: входящий вал, чистка Первичный вал, чистка

Установите в обратном порядке.

Залейте масло Масло для коробки передач в блоке с ведущим мостом

Выполните продувку системы сцепления Опорожнение системы сцепления
