Тормозные трубы, заднее колесо, замена

Снимите колесо.Зафиксируйте педаль в нажатом положении. Используйте фиксатор педали.Снимите защитный колпачок со спускного штуцера.Установите на штуцер пластмассовый шланг. Откройте спускной штуцер.Слейте тормозную жидкость в емкость.Закройте спускной штуцер.

Снятие воздухоотражателя

Применимо к левой стороне.

Снимите:

• 2 пластмассовые гайки (1)
• 1 винт (2)
• воздухоотражатель.

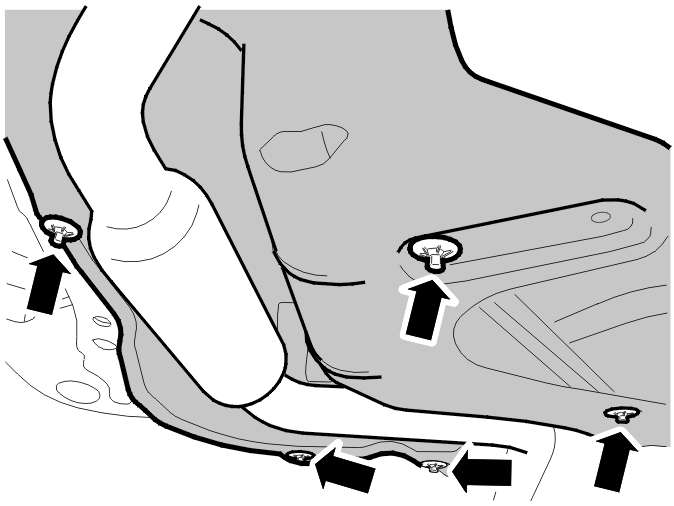

Снятие теплоизоляционного щитка

Применимо к левой стороне.

Снимите:

• 5 пластмассовых гаек
• теплоизоляционный щиток. Подвесьте теплоизоляционный щиток на системе выпуска выхлопных газов.

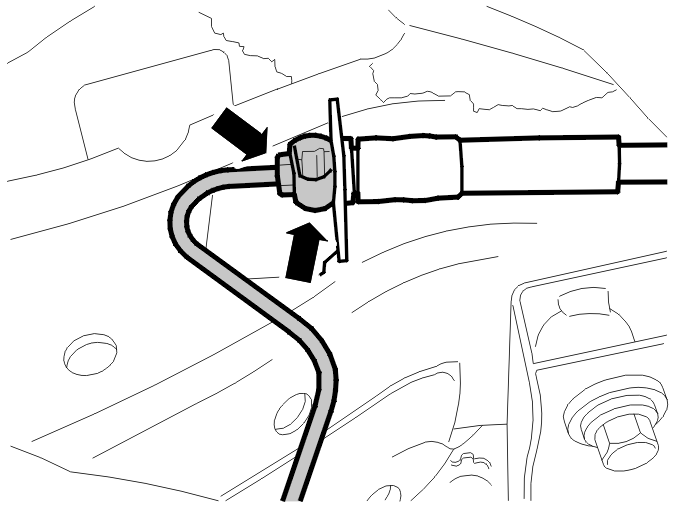

Снятие левой задней тормозной трубы

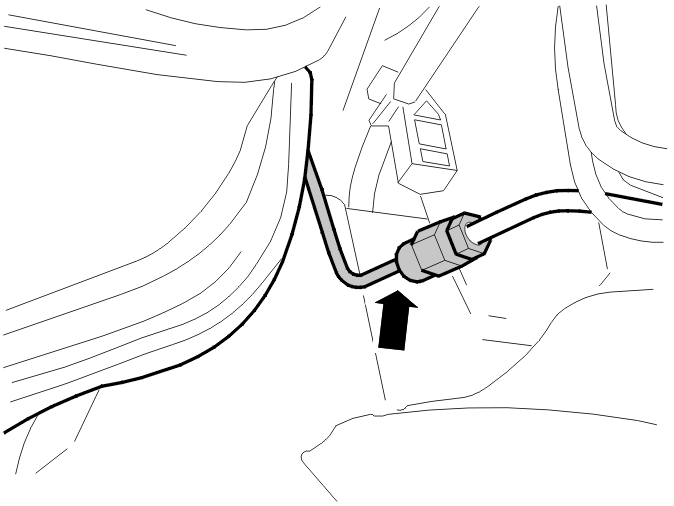

Снимите тормозную трубу с тормозного шланга.

Снимите:

• тормозную трубу с продольной трубы
• тормозную трубу из зажимов.

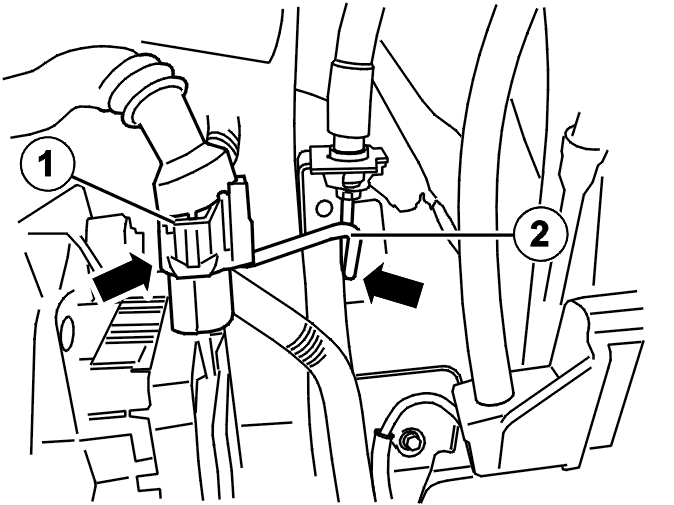

Снятие правой задней тормозной трубы

Снимите:

• разъем (1)
• тормозную трубу с тормозного шланга (2).

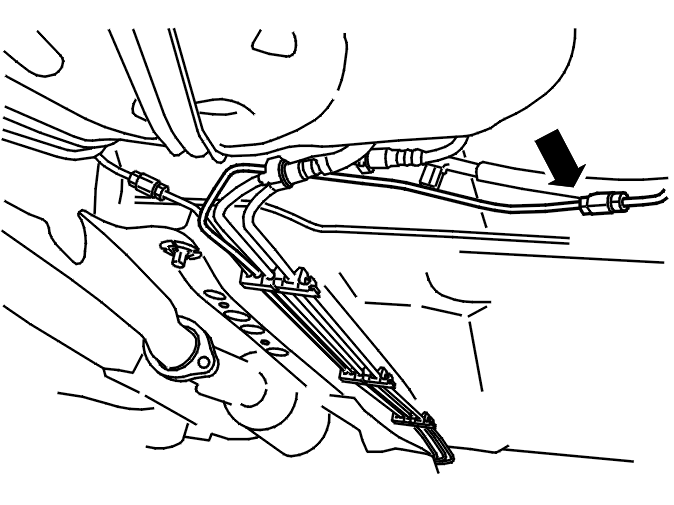

Снимите:

• тормозную трубу с продольной трубы
• тормозную трубу из зажимов.

Установка левой задней тормозной трубы

Установите тормозную трубу в продольной трубе. Затяните. См.: Åtdragningsmoment.

Установите:

• тормозную трубу в тормозном шланге. Затяните. См.:Åtdragningsmoment
• тормозную трубу в зажимах.

Установка правой задней тормозной трубы

Установите тормозную трубу в продольной тормозной трубе. Затяните. См.: Åtdragningsmoment.

Установите:

• тормозную трубу в тормозном шланге (2). Затяните. См.:Åtdragningsmoment
• разъем (1)
• тормозную трубу в зажимах.

Прокачка тормозных систем

Снимите фиксатор педали.Прокачайте тормозную систему. См.: Avluftning bromssystem.Убедитесь, что соединения тормозной трубки загерметизированы.Проверьте уровень тормозной жидкости.

Установка теплоизоляционного щитка

Применимо к левой стороне.

Установите:

• теплоизоляционный щиток
• 5 пластмассовых гаек.

Установка воздухоотражателя

Применимо к левой стороне.

Установите:

• воздухоотражатель
• 2 пластмассовые гайки (1)
• 1 винт (2).

Установите колесо. См.: колесо.
