Тормозные колодки, замена (мультилинк)

Ослабьте регулятор стояночного тормоза

См. Стояночный тормоз, регулировка

Поднимите автомобиль на подъемнике и поставьте опоры под его заднюю часть. Снимите колеса

Если отсутствуют направляющие штифты, пометьте положение колеса.

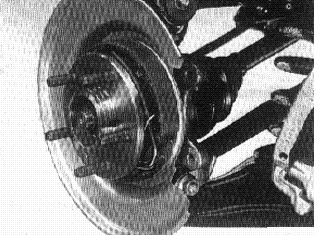

Снимите суппорт тормоза

Привяжите суппорт к задней пружине стальной проволокой, чтобы не повредить тормозной шланг.

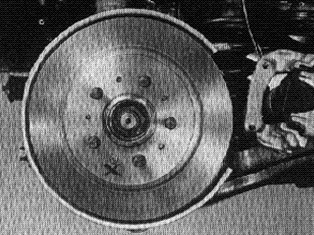

Снимите тормозной диск

Примечание: Пометьте тормозной диск (меткой X) для обозначения положения напротив направляющего штифта.

Выверните направляющий штифт и снимите диск.

Снимите тормозные колодки

Для снятия скобы стяжной пружины воспользуйтесь массивной отверткой.Освободите стяжную пружину от колодок, но оставьте ее на своем месте на оси.

Осмотр
Перед установкой новых колодок:Убедитесь, что расширитель и трос не изношены и не заедают. Очистите поверхности скольжения колодок на тормозных щитах.

Установите:

1. тормозные колодки
2. стяжную пружину
3. проставку между колодками
4. скобу стяжной пружины

Убедитесь, что тормозные колодки прижались к расширителю.

Поставьте тормозной диск и направляющий штифт

Затяните направляющий штифт моментом 8 Н·м.

Поставьте суппорт и тормозной щит

Используйте новые болты. Затяните болты моментом 58 Н·м.

Установите колеса по меткам

Затяните гайки пальцами, а затем затяните по диагонали моментом 85 Н·м.

Примечание: См. Тормоза для более подробной информации о затяжке колесных гаек.

Опустите автомобиль и отрегулируйте стояночный тормоз

См. Стояночный тормоз, регулировка
