Тормозная труба, заднее колесо, замена

Зафиксируйте педаль в нажатом положении. Используйте фиксатор педали.Снимите защитный колпачок со спускного штуцера на левом переднем колесе.Установите на штуцер пластмассовый шланг. Откройте спускной штуцер.Слейте тормозную жидкость в емкость.Закройте спускной штуцер.

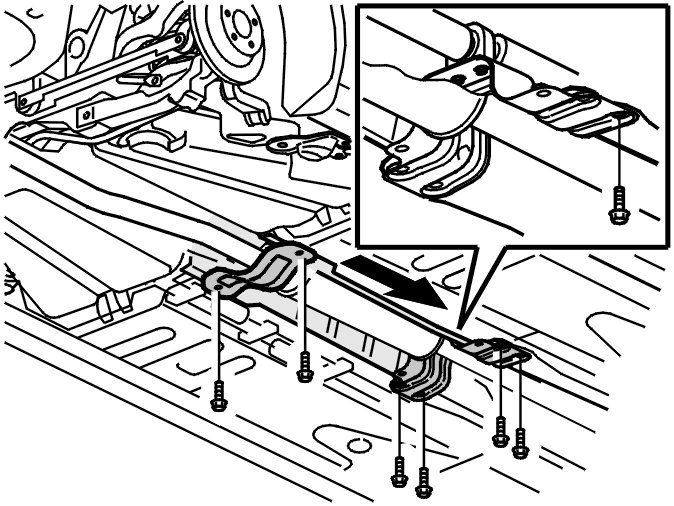

Снимите:

• винты элемента центрального подшипника
• винты задней поперечной балки.

Протолкните задний тепловой дефлектор вперед, через передний тепловой дефлектор, чтобы обеспечить доступ к правой тормозной трубе.

Снятие тормозной трубы

Снимите:

• тормозную трубу с зажима
• тормозную трубу на соединении.

винт у крепления топливного фильтра.Отведите крепление вниз.

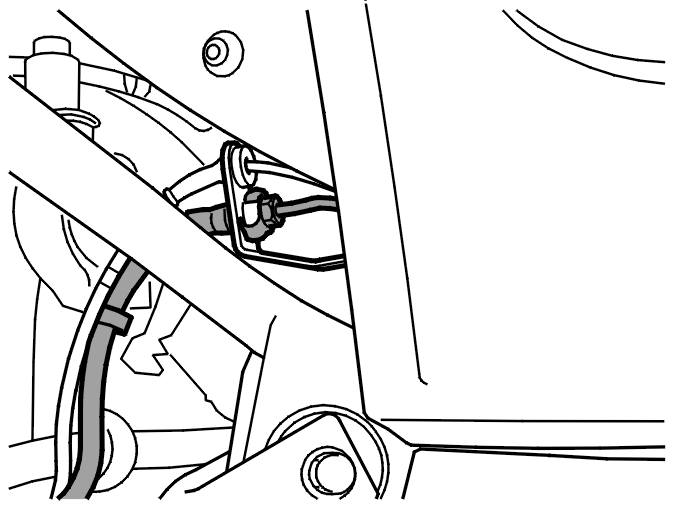

Отсоедините тормозную трубу на кронштейне.Снимите тормозную трубу.

Установка тормозных трубок

Примечание: Моменты затяжки смотрите в Момент затяжки.

Примечание: Уплотните концы трубы, прежде чем устанавливать новую тормозную трубу.

Просуньте тормозную трубу между кузовом и топливопроводами.Продолжайте под тросом стояночного тормоза и над глушителем вниз к другой тормозной трубе.Снимите уплотнение с конца трубы.

Установите:

• тормозные трубы. Затяните. См.:Момент затяжки
• тормозную трубу и тормозной шланг в кронштейне. Затяните. См.:Момент затяжки.

Примечание: Тормозная труба не должна соприкасаться с кузовом автомобиля. Тормозной шланг не должен быть перекручен.

Установите:

• топливный фильтр
• винт M8 крепления топливного фильтра.

Завершение

Притяните теплоизоляционный щиток в положение установки.

Установите:

• поперечную балку
• 2 винта M8
• 4 винта M8 опоры центрального подшипника.

Снимите фиксатор педали.

Долейте и прокачайте тормозную систему. См.Тормозная система, прокачка (при помощи прокачивающего устройств а).

Проверка давления тормозной системы

Сильно нажмите педаль тормоза и держите ее нажатой в течение 30 секунд.Убедитесь, что из тормозных штуцеров, шлангов и соединений нет утечки.Устраните утечку.Установите колесо. См.Установка колес.

Подготовительные работы

Зафиксируйте педаль в нажатом положении. Используйте фиксатор педали.Снимите защитный колпачок со спускного штуцера на левом переднем колесе.Установите на штуцер пластмассовый шланг. Откройте спускной штуцер.Слейте тормозную жидкость в емкость.Закройте спускной штуцер.

Снятие тормозной трубы

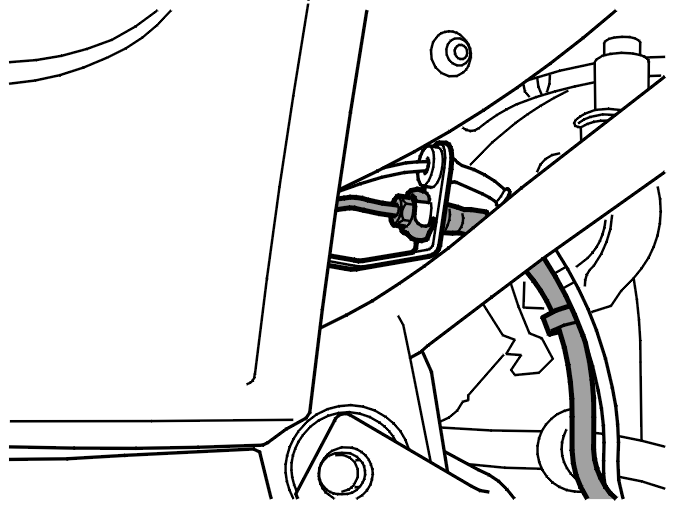

Разъедините тормозную трубу и тормозной шланг на кронштейне.

Разъедините тормозную трубу у соединительного штуцера под автомобилем.Снимите тормозную трубу с ее зажимов.Снимите тормозную трубу.

Установка тормозных трубок

Примечание: Моменты затяжки смотрите в Момент затяжки.

Примечание: При установке новую тормозную трубу следует изогнуть в правильную форму. Это важно, иначе установленная труба может подвергаться напряжению.

Установите:

• тормозные трубы. Затяните. См.:Момент затяжки
• тормозную трубу и тормозной шланг в кронштейне. Затяните. См.:Момент затяжки.

Снимите фиксатор педали.

Примечание: Тормозная труба не должна соприкасаться с кузовом автомобиля. Тормозной шланг не должен быть перекручен.

Завершение

Долейте и прокачайте тормозную систему. См.Тормозная система, прокачка (при помощи прокачивающего устройств а).

Проверка давления тормозной системы

Сильно нажмите педаль тормоза и держите ее нажатой в течение 30 секунд.Убедитесь, что из тормозных штуцеров, шлангов и соединений нет утечки.Устраните утечку.Установите колесо. См.Установка колес.
