Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Снимите:
- брызговик под двигателем
- нижний воздухоотражатель на накладке бампера
- брызговик (только XC90).
Отсоединение топливопровода

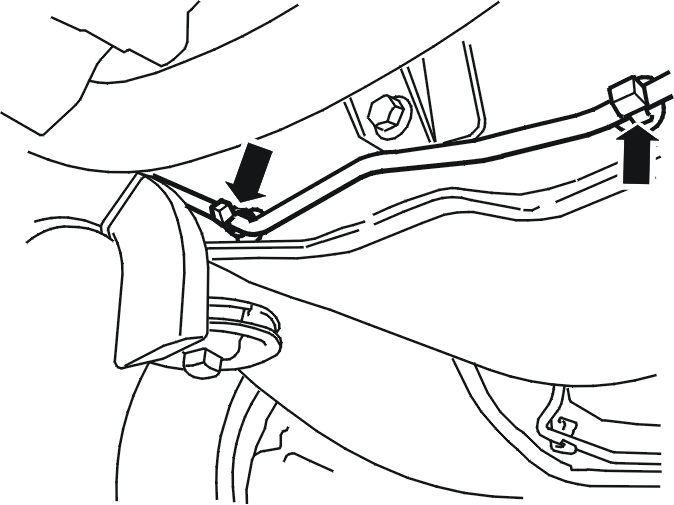

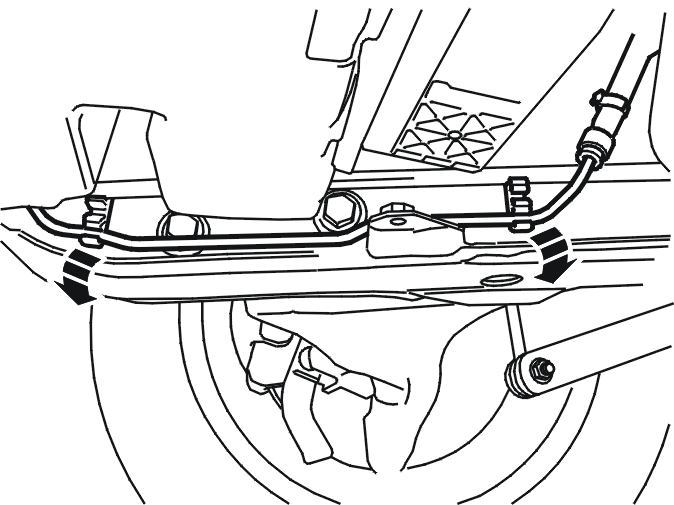

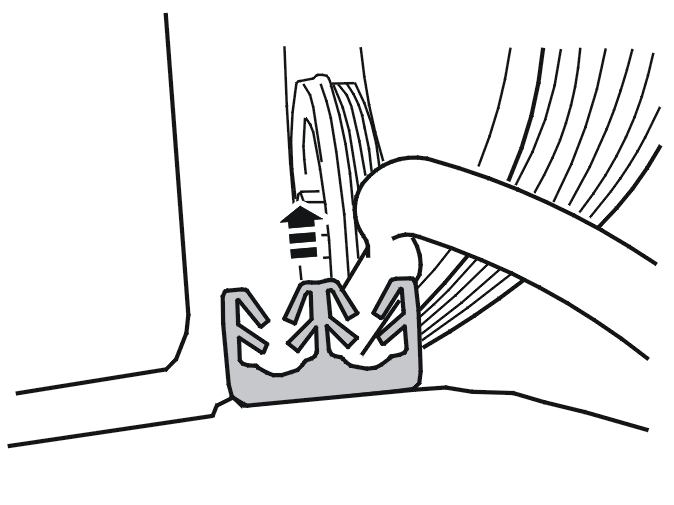

Поднимая, выньте топливопровод из зажима на правой внутренней стороне подрамника и верхней стороне подрамника под шкивом.
Отрежьте 4 ленточных хомута на передней стороне подрамника. Отрежьте только ленточные хомуты. Зажимы следует оставить на своем месте.

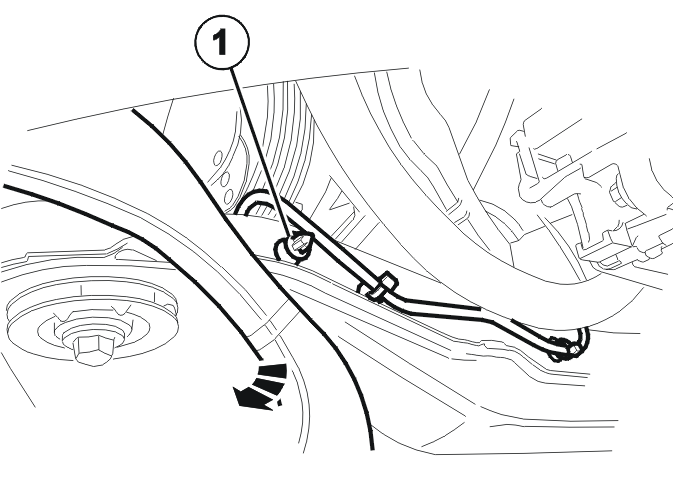

В некоторых автомобилях канал для охлаждения воздуха для блока модулей управления следует вынуть из зажима (1) на передней стороне подрамника.
Установка дополнительной изоляции

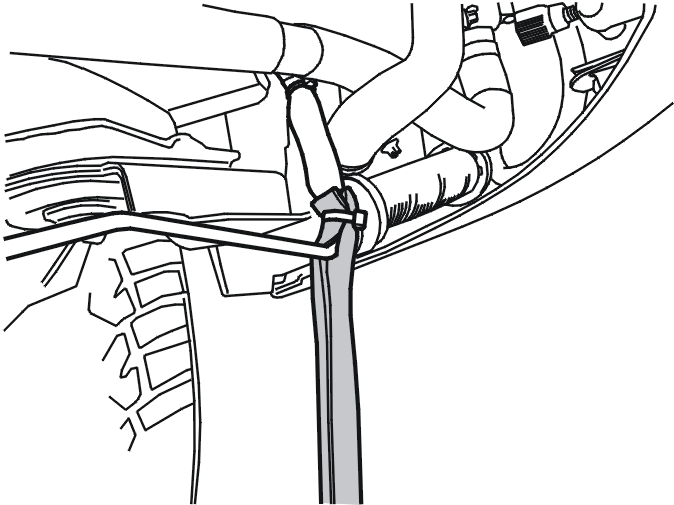

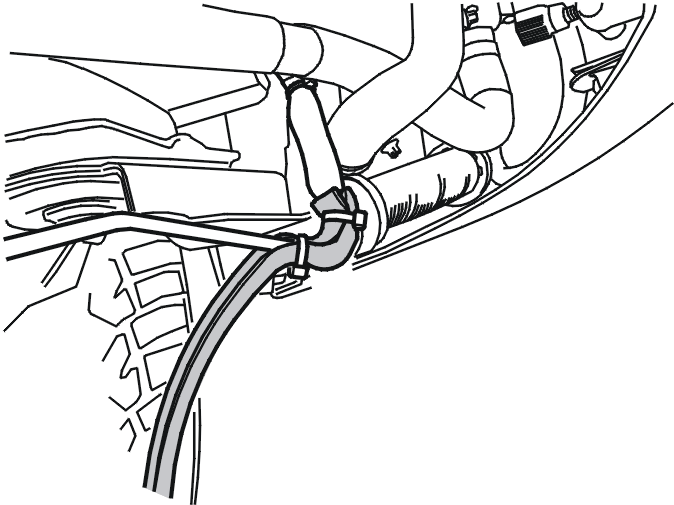

Осторожно опустите топливопровод у обогревателя охлаждающей жидкости двигателя.Наденьте изоляцию. Начните от вывода топливопровода обогревателя охлаждающей жидкости двигателя.
Примечание: Убедитесь, что соединение в изоляции лежит задней частью вплотную к подрамнику.

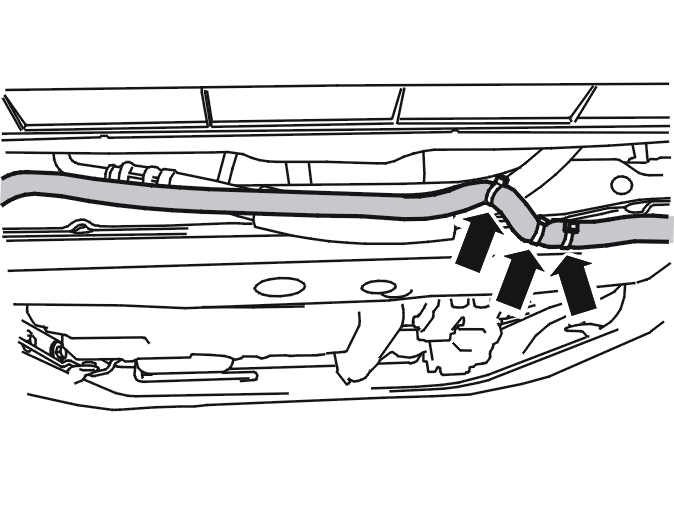

Не затягивайте ленточные хомуты на изоляции слишком сильно.Зафиксируйте изоляцию при помощи ленточных хомутов.Отрежьте излишки ленточных хомутов.
Зафиксируйте изоляцию при помощи ленточных хомутов.
Примечание: В местах сильных изгибов для правильной фиксации изоляции следует использовать несколько ленточных хомутов.
Отрежьте излишки ленточных хомутов.

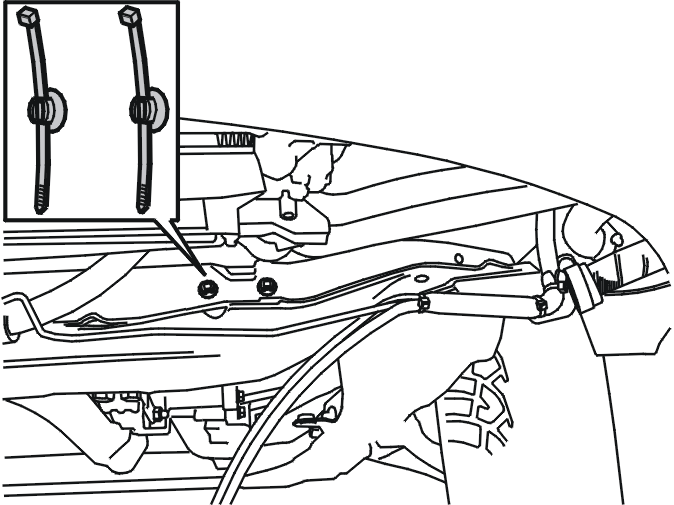

Вставьте в два зажима подрамника ленточные хомуты к дополнительному обогревателю, но пока не затягивайте их.

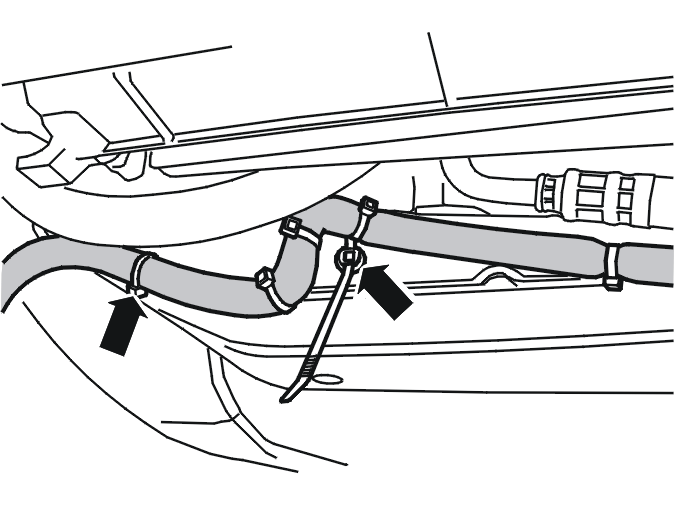

Зафиксируйте изоляцию при помощи ленточных хомутов.Отрежьте излишки ленточных хомутов.
Зафиксируйте изоляцию при помощи ленточных хомутов.
Примечание: Для удобства доступа к топливопроводу отодвиньте шланг кондиционера в тех моделях, где он мешает доступу.
Отрежьте излишки ленточных хомутов.

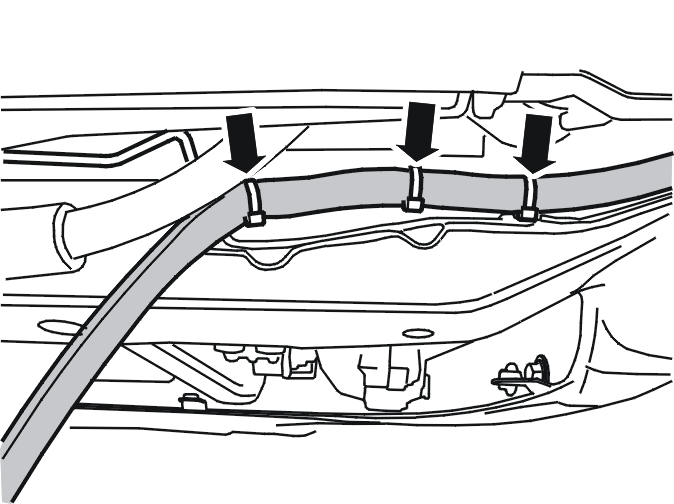

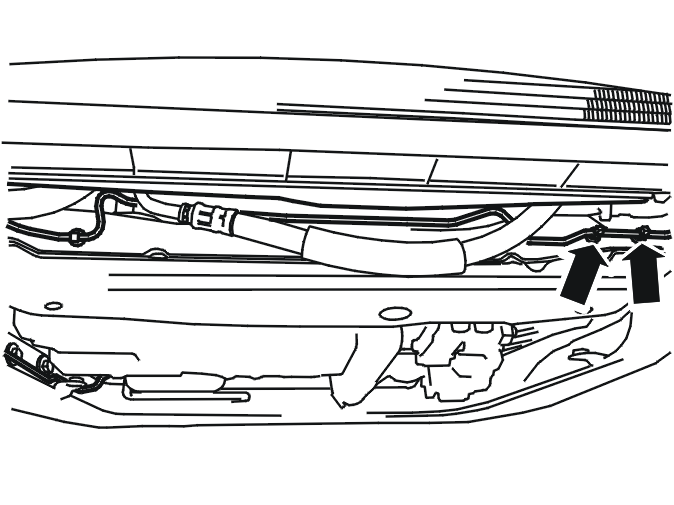

Вставьте в два зажима на правой стороне подрамника ленточные хомуты, но пока не затягивайте их.Зафиксируйте изоляцию при помощи ленточных хомутов.Отрежьте излишки ленточных хомутов.

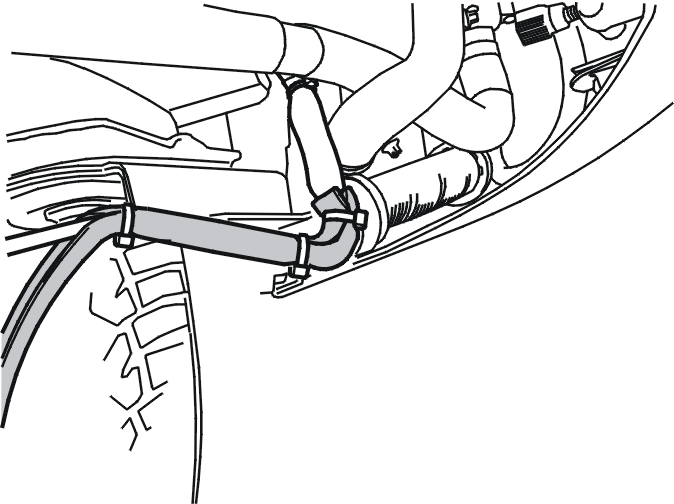

Продолжайте надевать изоляцию на топливопровод вверх и через подрамник.

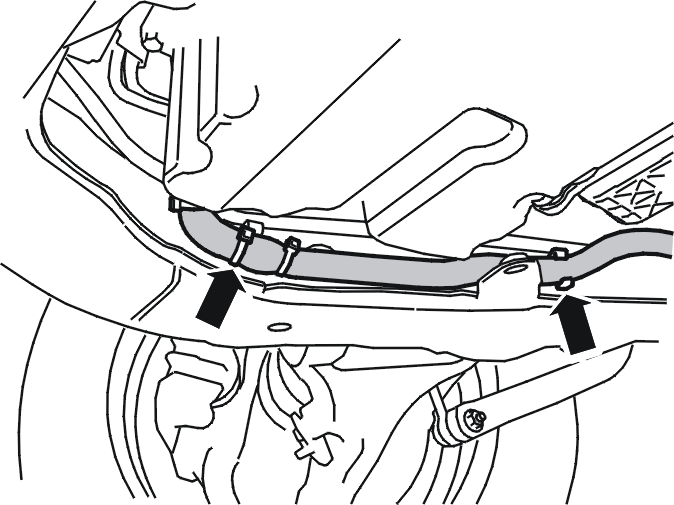

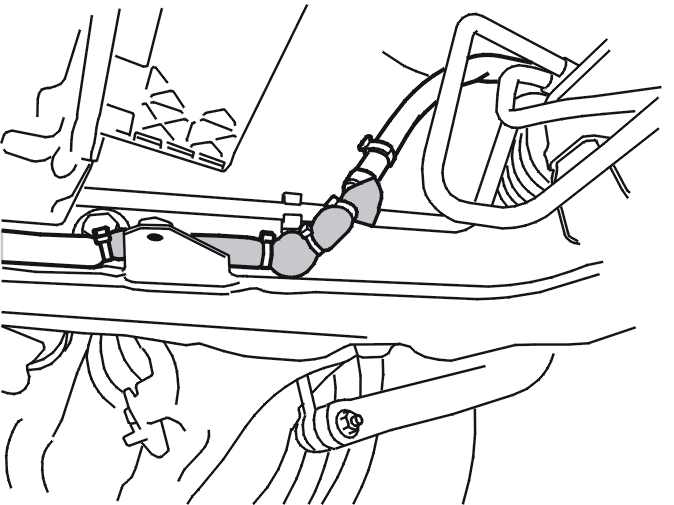

Вдавите топливопровод в зажимы на верхней стороне подрамникаЗафиксируйте изоляцию при помощи ленточных хомутов.
Примечание: Неполный доступ к топливопроводу можно получить из ниши правого колеса, в которой следует отвести вверх внутренний ограждающий щиток.
Отрежьте излишки ленточных хомутов.

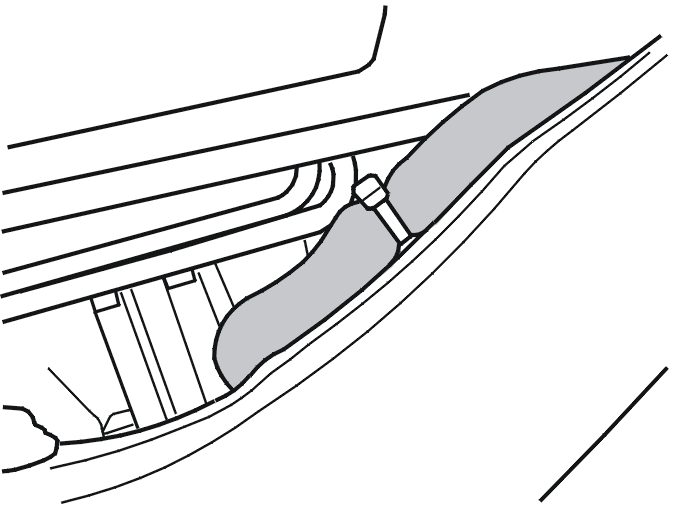

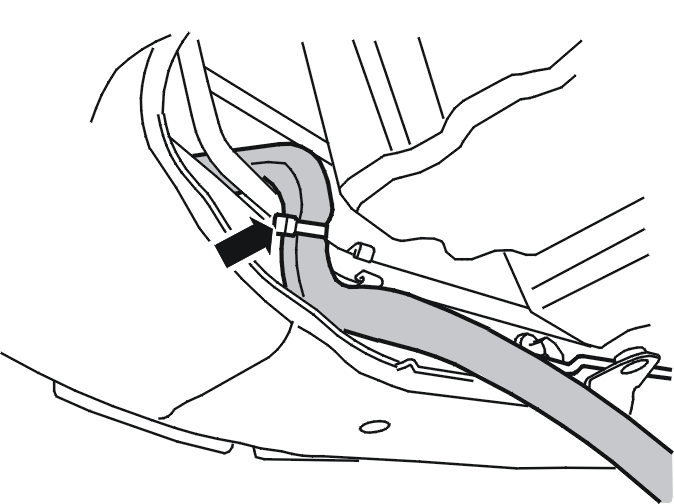

Продолжайте надевать изоляцию на топливопровод.Зафиксируйте изоляцию при помощи ленточных хомутов.

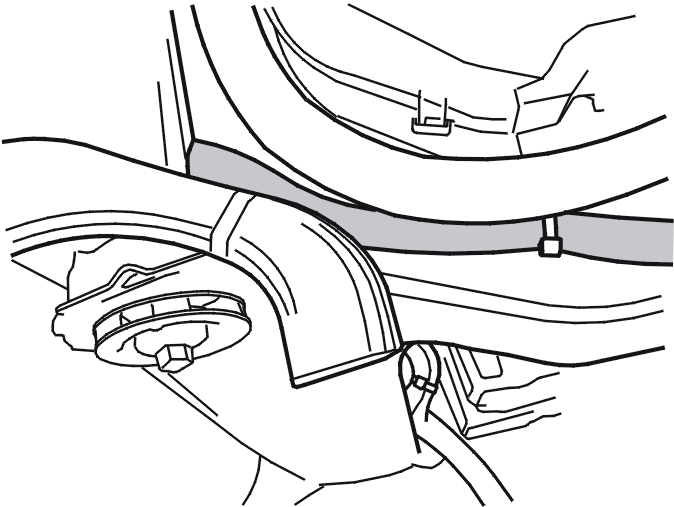

Примечание: Особенно важным является крепление изоляции в месте, где она изгибается вниз и назад.
Отрежьте излишки ленточных хомутов.
Вдавите топливопровод в зажимы.Установите ленточный хомут с каждой стороны зажима вырезом внутрь. Это для того, чтобы зажим прикрепился к тормозной магистрали.
Зафиксируйте изоляцию при помощи ленточных хомутов.Отрежьте излишки ленточных хомутов.Отрежьте излишек изоляционного шланга у топливопровода.Вдавите топливопровод в зажимы.
Установите топливопровод в первоначальное положение плотную к переднему краю подрамника.
Затяните оставшиеся ленточные хомуты в имеющихся 4 зажимах.
Завершение
Установите:
- нижний воздухоотражатель на накладке бампера
- брызговик (только XC90)
- брызговик под двигателем.
