Топливный насос, замена (B5254FS M 4.4)

Выпуск топлива из системы

• Выпустите топливо из системы в соответствии с Опорожнение топливной системы.

Подготовка:

5-дверные автомобили:

• Снимите все напольные крышки и сверните напольный коврик.
• снимите крышку над узлом топливного насоса.

4-дверные автомобили:

• отведите вперед правую часть заднего сиденья
• Снимите коврик в багажнике.
• отведите угол панели колесной арки у крепления амортизатора.
• снимите крышку над узлом топливного насоса.

Примечание: При выполнении работ на датчике уровня топлива в 5-дверных автомобилях отведите вперед заднее сиденье, выверните передние винты крепления к полу (4) и вытяните крышку назад.

Отсоединение разъема

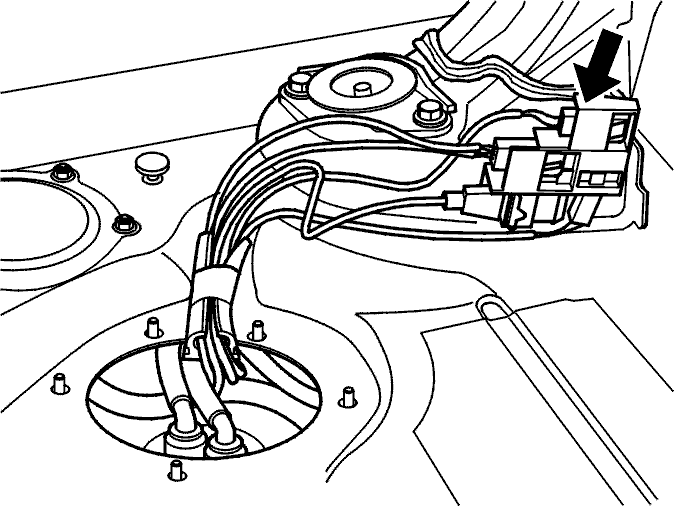

• Отключите разъем топливного насоса.
• Проверьте цветную маркировку на шлангах и насосе.

Примечание: Нагнетательный шланг помечен желтой лентой, которая соответствует по цвету маркировке на насосе.

Отключение шлангов

• Осторожно разъедините быстросъемные зажимы на подводящем и возвратном шланге при помощи

Используйте инструмент 🔧 HÅLLARE (INSPRUT.VENTIL) 6 ST. B5204- B6304- 93-. Отодвиньте наружный чехол соединения вверх. Не сжимайте его.

Снятие блока топливного насоса (FP)

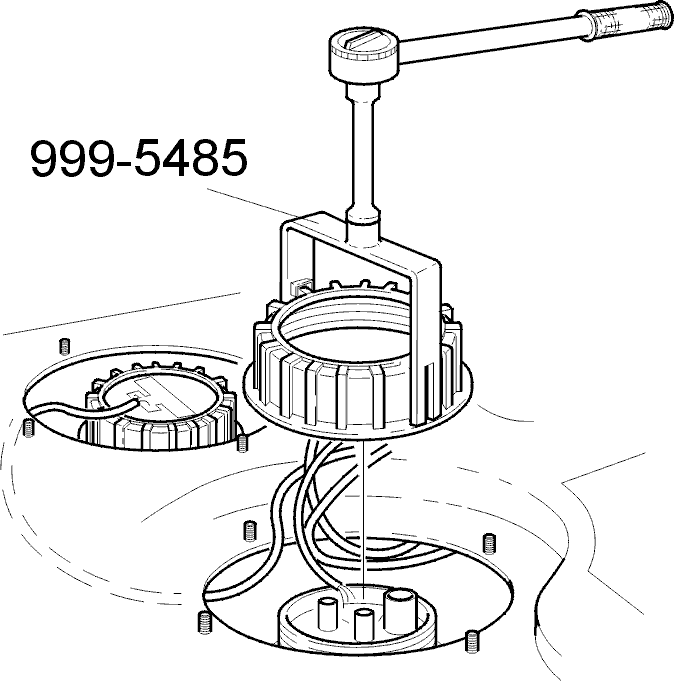

• Снимите гайку блока топливного насоса (FP).

Используйте гаечный ключ 🔧 VCC-008229,.

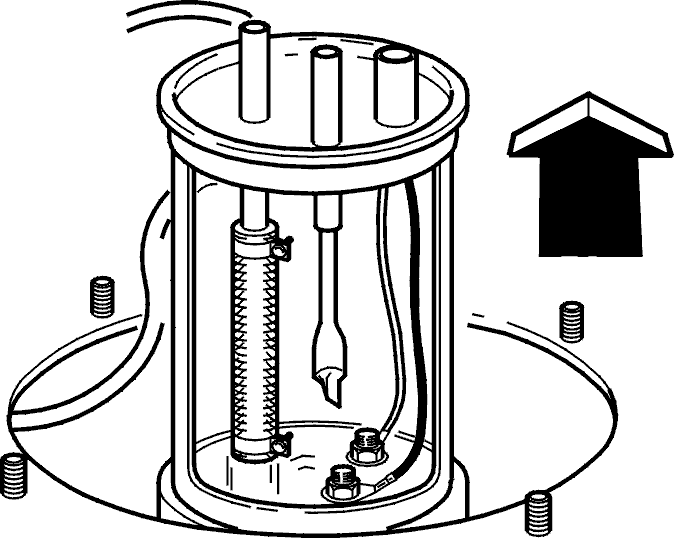

• Выньте топливный насос вверх.
• Снимите резиновый уплотнитель.

Примечание: Поднимайте блок строго вверх. Не сжимайте соединения трубок плоскогубцами или другими острыми инструментами, которые могут вызвать утечку топлива.

Осторожно: Наверните на свое место гайку топливного насоса, поскольку в противном случае ее кольцо может разбухнуть и затруднить последующую установку гайки.

Установка узла топливного насоса

• Используйте новый сухой уплотнитель, Шифр 3531426-9. Правильно его установите. Смажьте тонким слоем вазелина верхние плоские поверхности изнутри и наружный узкий край.
• смажьте верхний край резинового уплотнителя, чтобы он не прилипал к гайке.

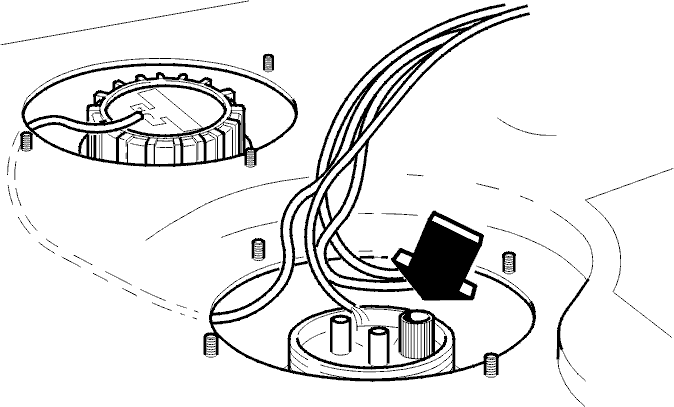

• Установите топливный насос так, чтобы разъем нагревателя был обращен к правой стороне автомобиля, см. стрелку.

Осторожно: Если насос установлен неправильно, двигатель может глохнуть.

• Установите блок топливного насоса (FP).

Установка шлангов

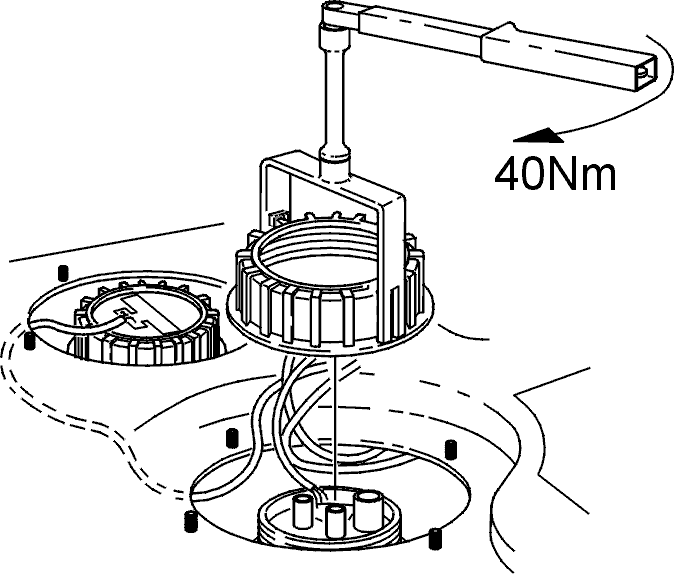

• Поставьте гайку топливного насоса и затяните ее моментом 40 Н·м с помощью ключа 🔧 VCC-008229,.
• Смажьте нагнетательный и возвратный шланги небольшим количеством вазелина.
• Подключите подводящий и возвратный шланги к топливному насосу (FP). Нагнетательный шланг помечен желтой лентой, которая соответствует по цвету маркировке на насосе.
• Наденьте быстросъемные муфты прямо. Напрессуйте их до плоской поверхности топливного насоса. Ер повредите кольцеобразный уплотнитель.

Примечание: Правильно расположите электропроводку.

• Подсоедините разъем к топливному насосу.
• Установите панели и коврики.
