Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S40 (-04) | B4164S2 | 2000–2004 |
| S40 (-04) | B4184S10 | 2001–2004 |
| S40 (-04) | B4184S2 | 2000–2004 |
| S40 (-04) | B4184S3 | 2000–2002 |
| S40 (-04) | B4184S9 | 2001–2004 |
| S40 (-04) | B4184SJ | 2003, 2004 |
| S40 (-04) | B4204S2 | 2000–2004 |
| S40 (-04) | B4204T2 CVVT | 2000 |
| S40 (-04) | B4204T3 | 2001–2004 |
| S40 (-04) | B4204T3 (CA) (US) | 2001–2003 |
| S40 (-04) | B4204T4 | 2003, 2004 |
| S40 (-04) | B4204T5 | 2001–2003 |
| V40 (-04) | B4164S2 | 2000–2004 |
| V40 (-04) | B4184S10 | 2001–2004 |
| V40 (-04) | B4184S2 | 2000–2004 |
| V40 (-04) | B4184S3 | 2000–2004 |
| V40 (-04) | B4184S9 | 2001–2004 |
| V40 (-04) | B4184SJ | 2003, 2004 |
| V40 (-04) | B4204S2 | 2000–2004 |
| V40 (-04) | B4204T2 CVVT | 2000 |
| V40 (-04) | B4204T3 | 2001–2004 |
| V40 (-04) | B4204T3 (CA) (US) | 2001–2003 |
| V40 (-04) | B4204T4 | 2003, 2004 |
| V40 (-04) | B4204T5 | 2001–2003 |
Специальные инструменты
- 🔧 NYCKEL (PLASTMUTTER/TANKARMATUR) S40,V40
Топливный бак, дренаж
- Слейте топливо из бака, см. Слив топлива из топливного бака.
Боковая крышка топливного насоса, демонтаж
- Передвиньте передние сиденья как можно дальше вперед.
- Наклоните заднее сиденье вперед.
- Потяните коврик вперед.

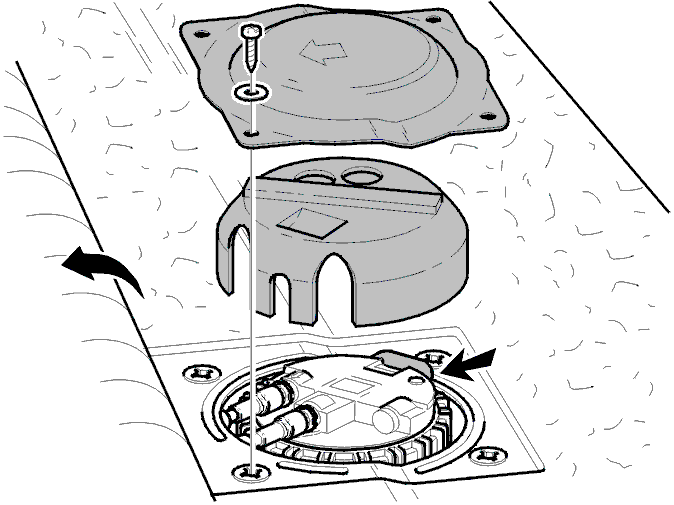

- Открутите четыре винта и защитную крышку.
- Снимите брызговик.
Топливный насос, демонтаж
Примечание: Обеспечьте хорошую вентиляцию.
Примечание: Чтобы не допустить смешивания топливопроводов, обратите внимание на соединения проводов.

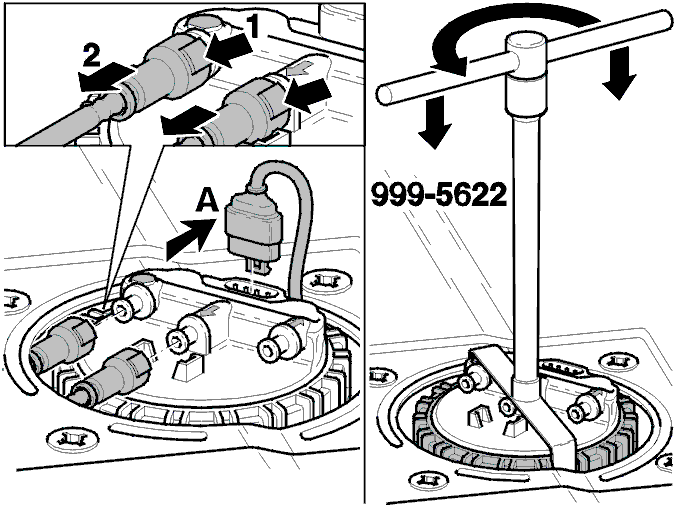

- Отсоедините контактный разъем (А).
- Освободите топливопроводы, втолкнув фиксирующее устройство и вытянув кабели.
- Протрите возможное разлитое топливо тряпочкой.
- Отведите топливопроводы и контактный разъем в сторону.
- Снимите гайку перекрытия. Используйте специальный инструмент 🔧 NYCKEL (PLASTMUTTER/TANKARMATUR) S40,V40.
Примечание: Замените немедленно топливный насос, так как навинченный ворот разбухает
или закрутите временно опять гайку перекрытия.
Разбухание может усложнить повторный монтаж гайки перекрытия.
Топливный насос, установка
- Проверьте прокладку и при необходимости замените.
- Смонтируйте гайку перекрытия над узлом топливного насоса.

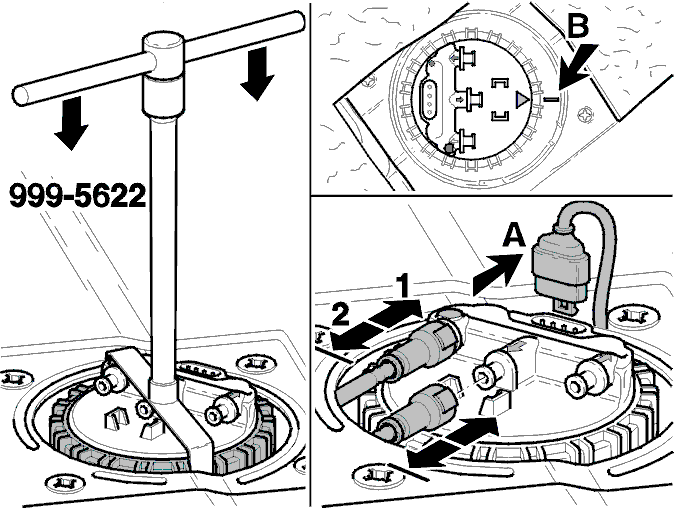

- Установите топливный насос, следите за тем, чтобы стрелка была направлена на отметку (В) на топливном баке.
- Смонтируйте гайку перекрытия при помощи специального инструмента 🔧 NYCKEL (PLASTMUTTER/TANKARMATUR) S40,V40.Прижмите сильно вниз гайку перекрытия при сборке.Момент затяжки (Нм) 50 Нм.
- Подсоедините опять контактный разъем (А).
- Подсоедините осторожно опять топливные шланги. Проверьте, чтобы быстрые соединения были хорошо зафиксированы, попробуйте потянуть их.
- Уберите тележку с насосом и заправьте систему топливом, см. Слив топлива из топливного бака.
Защитная крышка топливного насоса, установка
Смонтируйте повторно/подсоедините опять:

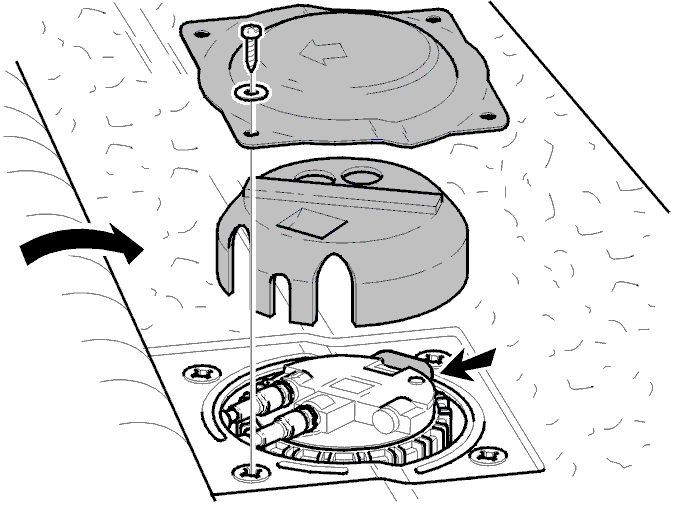

- защитную крышку.
- Защитная крышка на четырех винтах.
- Коврик под панелью порога и с боковых сторон на спинке.
- Спинка, заднее сиденье.
Послеработа (относится только к США)
Идентификация датчика уровня

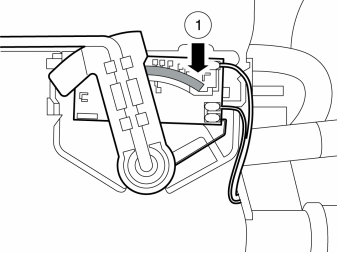

Более ранняя версия датчика уровня оснащена скользящим контактом (1).

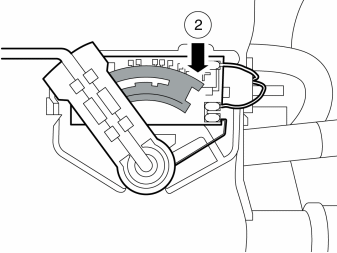

Новая версия датчика уровня оснащена двумя скользящими контактами (2).
Осторожно: Если будет выполняться замена более ранней версии топливного насоса на новую версию, то необходимо загрузить и новое программное обеспечение: SW 30623218.
