Топливный насос высокого давления (ТНВД) (D5252T MSA 15.7, D5252T MSA 15.8)

Применимость

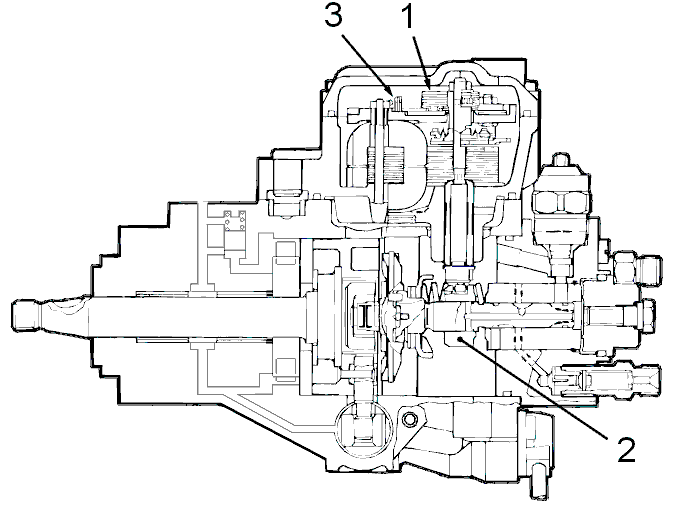

Датчик положения топливного регулятора

• Датчик положения топливного регулятора (1)
• Золотник (2)
• Датчик температуры (3)

Индуктивный датчик положения (1) находится в верхней
части ТНВД.Модуль управления двигателем получает данные о
положении золотника (2)
с датчика положения (1) и рассчитывает верное количество
впрыскиваемого
топлива исходя из текущей частоты вращения
коленчатого вала.В случае неисправности датчика положения, модуль
управления двигателем
прерывает подачу напряжения на топливный клапан и
двигатель глохнет.

Датчик температуры топлива

Датчик (термистор с ОТК) температуры топлива (3)
расположен в верхней
части ТНВД.Поскольку плотность топлива зависит от его
температуры, при изменении
температуры изменяется количество впрыскиваемого
топлива. Модуль управления
двигателем получает с датчика температуры топлива (3)
информацию относительно
преобладающей температуры топлива и соответственно
регулирует количество
впрыскиваемого топлива.Если сигнал датчика температуры топлива отсутствует,
модуль управления
двигателем принимает постоянные заменяющие его
значения. При этом регулировка
количества впрыскиваемого топлива становится менее
точной.
