Топливный бак, замена (D4192T3, D4192T4)

Опорожнение топливного бака

Чтобы опорожнить топливный бак, см. вюяыштэћщ сръ, юяю№юцэхэшх

Снятие с верхней части

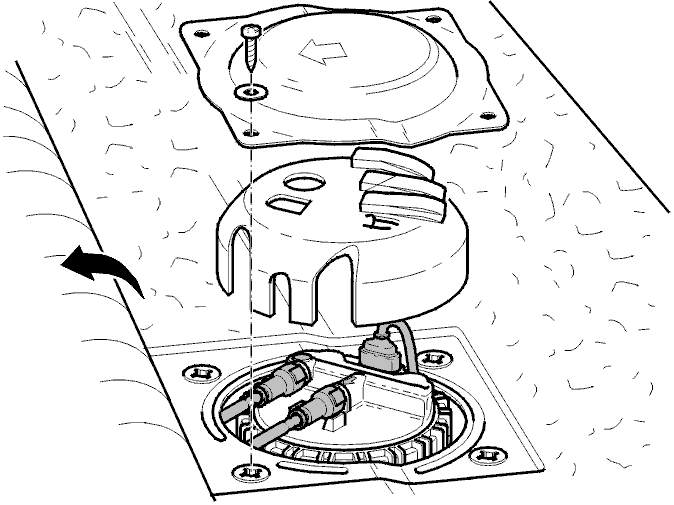

Наклоните левую и правую подушки сиденья вперед.Снимите отделочные панели порога с левой и правой сторон.Сложите ковровое покрытие пола.Выверните 4 винта и снимите крышку.Отсоедините металлическую защитную пластину.Отсоедините разъем.Отсоедините топливные соединения.

Снятие теплового экрана

Снимите:

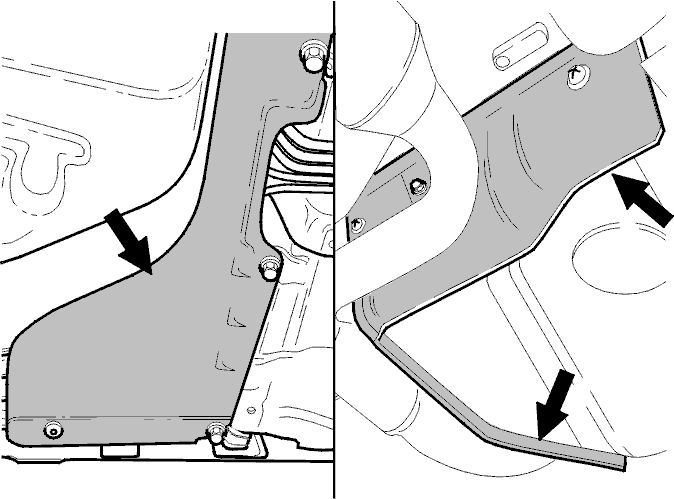

• Левую крышку (3 винта и 1 зажим)
• Тепловой экран с топливного бака.

Отсоединение выключателей

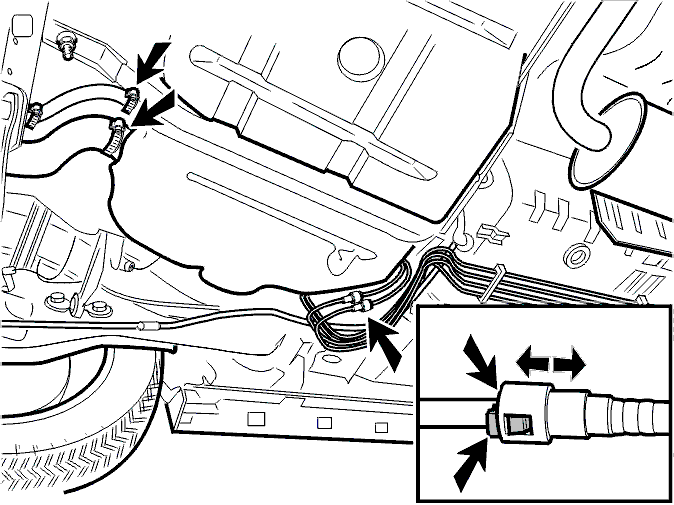

Очистите сопрягаемые поверхности быстросъемных разъемов и шланги топливного бака.Снимите:

• Шланги трубы топливной заливной горловины с топливного бака

• Быстросъемные соединители с подводящих и возвратных трубопроводов.

• Вдавите запорные шпонки и снимите трубопроводы.

Снятие топливного бака

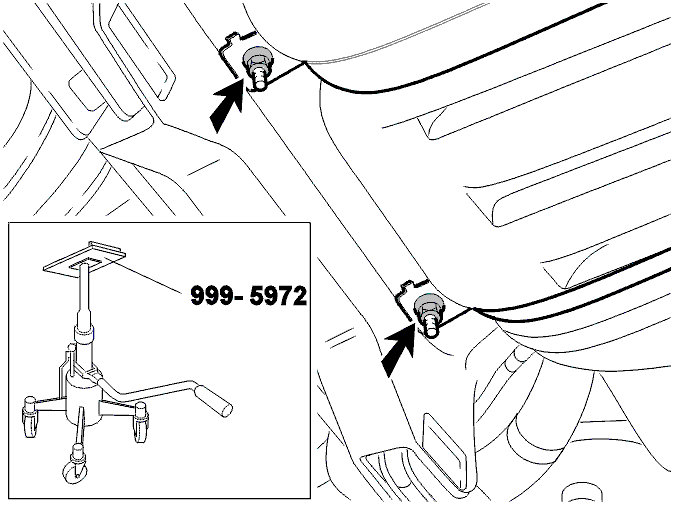

• Расположите передвижной домкрат и зажимное приспособление 🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR).

Осторожно: Используйте плоский подъемник, чтобы избежать повреждения компонентов внутри топливного бака.

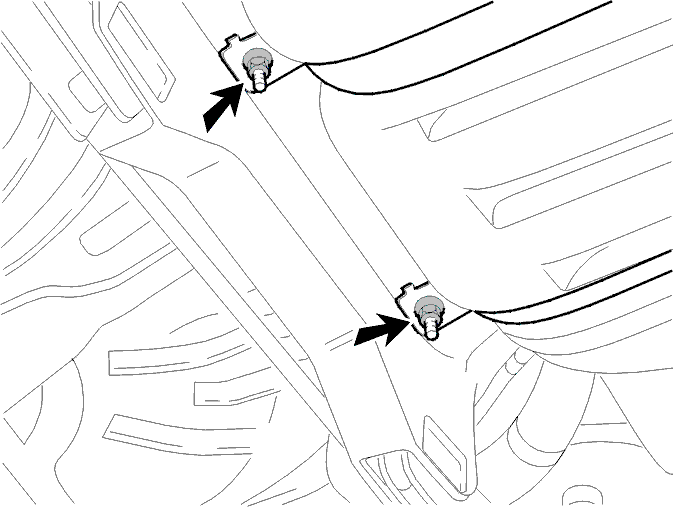

- Снимите задние гайки крепления с хомутов крепления
- Снимите передние гайки крепления. Снимите левый и правый хомуты крепления
- Слегка опустите топливный бак. Снимите кронштейн топливопроводов и топливопроводы с зажимов
- Осторожно опустите и снимите топливный бак.

Перестановка компонентов

Заметьте положение топливопроводов.Переставьте:

• Секция бака, используйте специальный инструмент 🔧 NYCKEL (PLASTMUTTER/TANKARMATUR) S40,V40, чтобы снять и установить колпачковую гайку.Нанесите мыльный раствор на резьбу колпачковой гайки. Нажмите на колпачковую гайку вниз при использовании специального инструмента.Всегда используйте новое уплотнительное кольцо.Затяните гайку. Затяните до 50 Н·м
• Тепловой экран со стороны. Затяните до 4 Н·м
• Переставьте накладки из пенорезины.

Установка топливного бака

Примечание: Чтобы убедиться, что нет утечки выхлопных газов, см.: Фланцевое соединение, сборка.

• Установите топливный бак под автомобилем.

Примечание: Убедитесь, что накладки из пенорезины над топливным баком расположены правильно.
- Установите топливопроводы в креплении, а зажимы на топливном баке
- Установите хомуты крепления и 4 гайки
- Затяните передние гайки. Затяните до 25 Н·м.

Осторожно: Затяните гайки на обратной стороне до тех пор, пока внутренняя секция хомутов не коснется шасси.

Подсоединение выводов топливопроводов

Подсоедините:

• Быстросъемные соединители к возвратным и подводящим трубопроводам.Проверьте функционирование быстросъемных соединителей. Соединители должны фиксироваться на месте и не разъединяться при вытягивании
• Шланги трубы топливной заливной горловины топливного бака.

Затяните зажимы для шланга. Затяните до максимум 3 Н·м.

Установка теплового экрана

Установите:

• Тепловые экраны топливного бака.Затяните до: шестигранные винты - 5 Н·м, винты Torx - 3 Н·м
• Левую крышку (3 винта и 1 зажим).

Установка топливного бака

Установите:

• Подсоедините разъем

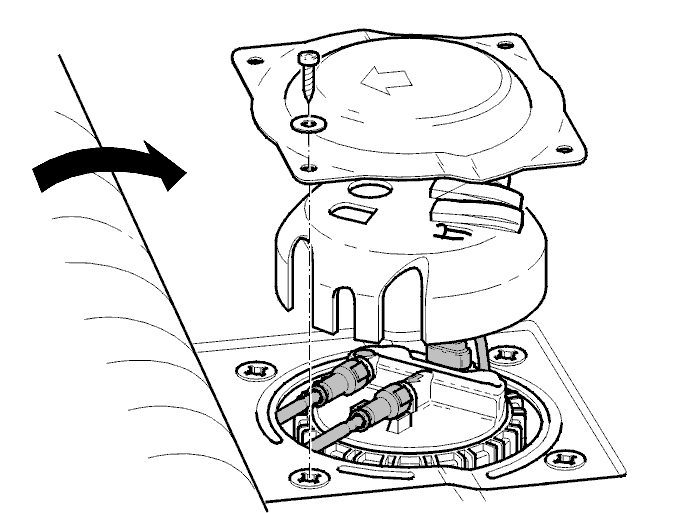

• Установите защитную металлическую крышку

Внимание: Не забудьте установить защитную металлическую крышку. Если не установить защитную крышку, в случае столкновения могут повредиться компоненты, что может привести к утечке топлива.
- Защитную панель и 4 винта.

Примечание: Стрелка на защитной пластине должна быть направлена в сторону передней части автомобиля.
- Установите на место ковровое покрытие пола
- Отведите на место левую и правую подушки заднего сиденья
- Установите отделочные панели порога на левой и правой сторонах
- Заполните топливный бак
- Проверьте на наличие утечек.

Прокачка топливной системы

Качайте, пока в ручном насосе не появится сопротивление. Затем нажмите на ручной насос еще несколько раз.Запустите двигатель. Убедитесь в том, что двигатель работает ровно. Если двигатель не работает ровно, возможно, бак не был прокачан правильно.
