Применимость

Модель Двигатель Год
C70 Conv (-05) B5234T3 1998
C70 Conv (-05) B5244S 2000
C70 Conv (-05) B5254T 1998
C70 Coupe (-02) B5234T3 1998
C70 Coupe (-02) B5244S 2000
C70 Coupe (-02) B5254T 1998
S70 B5234T3 1998
S70 B5244S 2000
S70 B5244S2 2000
S70 B5254FS M 4.4 1998
S70 B5254S DENSO 1999
S70 B5254T 1998
V70 (-00) B5234T3 1998
V70 (-00) B5234T6 1998
V70 (-00) B5244S 2000
V70 (-00) B5244S2 2000
V70 (-00) B5254FS M 4.4 1998
V70 (-00) B5254S DENSO 1999
V70 (-00) B5254T 1998

Специальные инструменты

  • 🔧 PUMPKÄRRA
  • 🔧 PUMP (BLYFRITT)
  • 🔧 TANK(BLYFRI BENSIN)
  • 🔧 AGGREGATLYFT (HYDRAULIK)
  • 🔧 HÅLLARE (INSPRUT.VENTIL) 6 ST. B5204- B6304- 93-
  • 🔧 NYCKEL(MUTTER-BRÄNSLEPUMP) P800
  • 🔧 NYCKEL (MUTTER-NIVÅGIVARE/TANK)P800
  • 🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR)

Подготовка

Опорожнение топливного бака
Чтобы опорожнить топливный бак, см.бышт ђюяыштр шч срър, AWD ш 2WD/ORVR (IE00 (IE01)).

Опорожнение топливной системы
Чтобы опорожнить топливную систему, см.Опорожнение топливной системы.

Примечание: Не сливайте топливо из топливного бака через трубу топливной заливной горловины, так как это может привести к повреждению обратного клапана.

A2301113

5-дверные модели:

  • Снимите все люки пола. Отведите ковровое покрытие в сторону
  • Снимите крышку над узлом топливного насоса.

4-дверные модели:

  • Наклоните вперед правое заднее сиденье
  • Снимите ковровое покрытие багажного отсека
  • Отогните назад угол панели колесной ниши на креплении амортизатора
  • Снимите крышку над узлом топливного насоса.

Отсоедините разъемы

A2301187

A2302062

  • Разъедините все разъемы на кронштейне
  • Снимите резиновый кронштейн вокруг проводки
  • Снимите провод заземления для трубы топливной заливной горловины с гайки на крышке датчика уровня в топливном баке
  • Убедитесь, что движению всех кабелей, проложенных через отверстие в узле топливного насоса, ничто не препятствует. Убедитесь, что кабели могут свободно следовать за топливным баком при его опускании.

Отсоединение шлангов

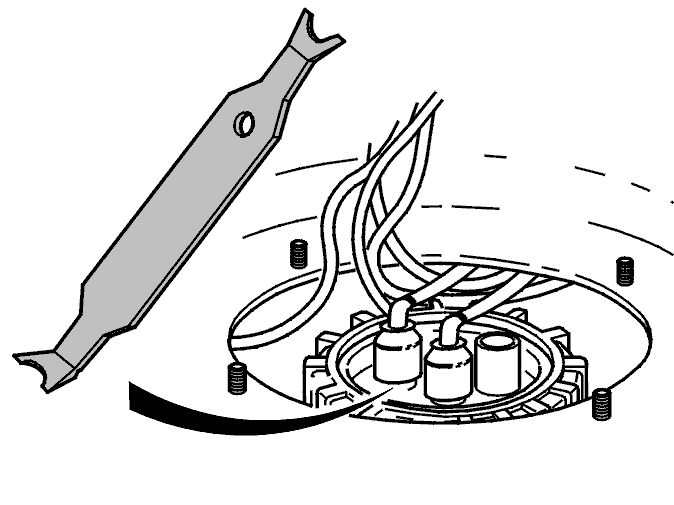

A2302113

  • Осторожно отсоедините быстросъемные соединители подводящей и возвратной линий
  • Используйте инструмент🔧 NYCKEL (LOSSTAGNING BRÄNSLELEDNING) 800, S40/V40. Сдвиньте наружную втулку соединителя вверх. Не сжимайте втулку.

Снимите трубу топливной заливной горловины

A2300135

  • Снимите крышку заливной горловины топливного бака
  • Снимите стопорное кольцо, удерживающее резиновое уплотнение
  • Отсоедините резиновое уплотнение от кузова.

Снимите топливный бак

A2302117

  • Отсоедините соединитель / вход. Вдавите защелку и потяните.

A2300144

  • Поместите передвижной домкрат с зажимным приспособлением🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR)под топливный бак. Убедитесь в том, что подъемная площадка выровнена, с тем чтобы не повредить бак
  • Разблокируйте фиксирующие хомуты бака и слегка опустите его.

Снимите передние держатели и шланги

A2302063

  • Отсоедините шланг (1) между запорным клапаном угольного фильтра системы выделения паров топлива и воздухоочистителем от зажима топливного бака. Перережьте ленточные хомуты на трубе топливной заливной горловины. Отсоедините шланг (2), воздухоочиститель и экран от трубы топливной заливной горловины. Отложите в сторону
  • Снимите крепление целиком с кронштейна: Потяните его по направлению к правой стороне автомобиля
  • Отметьте положение шлангов в зажиме. Откройте зажим. Шланги должны быть установлены заново в свои первоначальные положения.

Отсоедините шланги

A2302125

  • Слегка опустите топливный бак
  • Все шланги закреплены на верхней части бака при помощи быстросъемного зажима. Используйте отвертку, чтобы отсоединить зажим в верхней части
  • Опустите бак.

Снятие трубы топливной заливной горловины

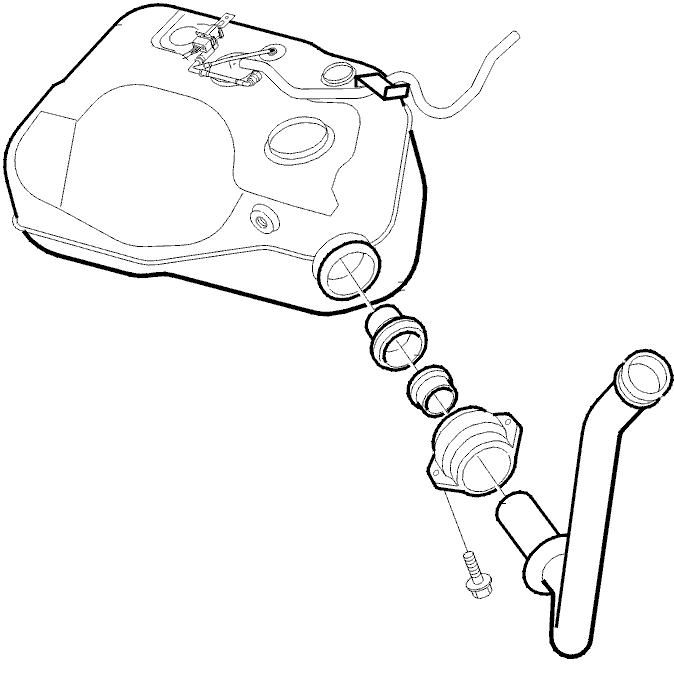

A2302118

  • Отсоедините соединители шланга на запорную трубу и трубу топливной заливной горловины
  • Отверните два винта на фланце, удерживающем трубу топливной заливной горловины. Вытяните трубу с резиновым уплотнителем и обратный клапан.

Перестановка датчика давления топливного бака

A2301982

  • Выверните винт
  • Снимите зажим.

Примечание: Используйте зажим заново.

A2302081

Снятие зажима:

  • Сдавите зажим при помощи трубного ключа. Удерживайте на месте
  • Разъедините, поддев маленькой отверткой
  • Отсоедините шланг
  • Снимите жгут проводов
  • Установите датчик давления на новый топливный бак, проложите проводку, как она была проложена прежде.

Установка зажима:

  • Сдавите зажим с помощью трубного ключа, пока он не защелкнется.

Снятие топливного насоса

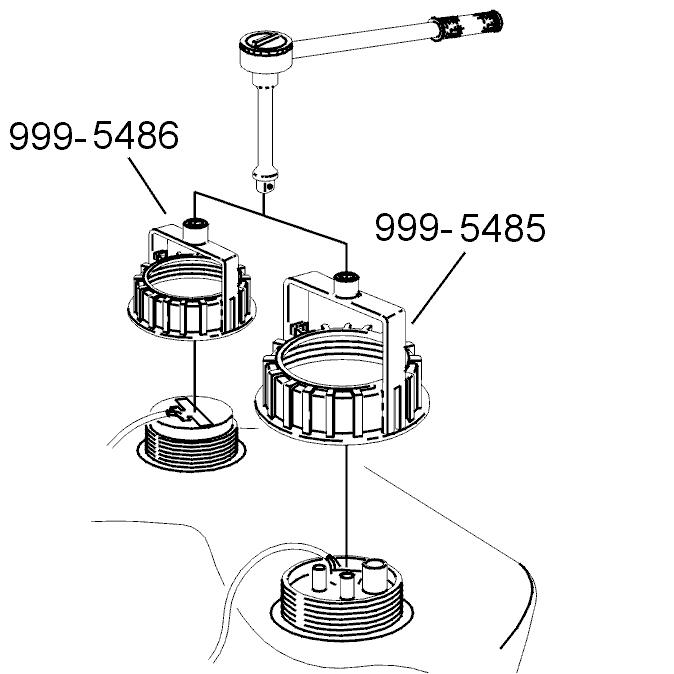

A2302114

Снимите гайки, удерживающие:

  • Датчик уровня. Используйте гаечный ключ🔧 NYCKEL (MUTTER-NIVÅGIVARE/TANK)P800
  • Установите узел топливного насоса. Используйте гаечный ключ🔧 NYCKEL(MUTTER-BRÄNSLEPUMP) P800.

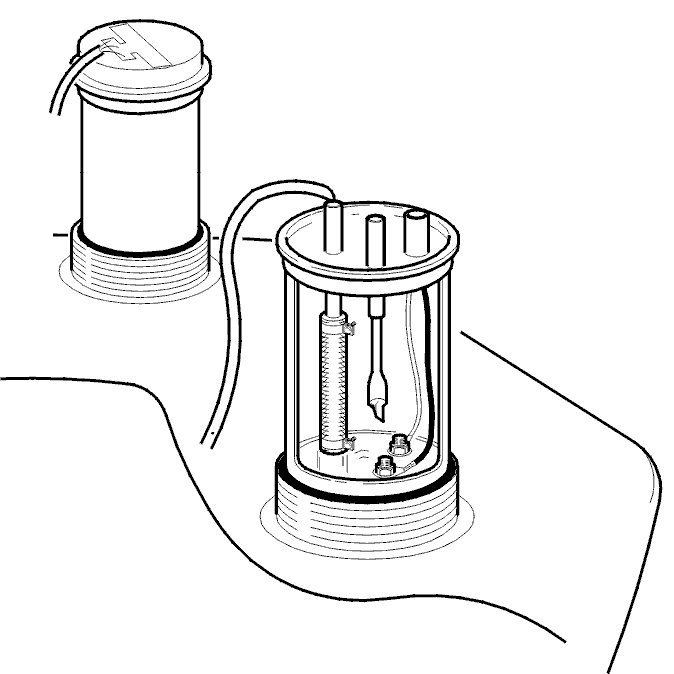

A2302115

  • Выньте узел топливного насоса и датчик уровня.

Осторожно: Поднимите вертикально вверх. Не захватывайте соединения труб плоскогубцами или другими острыми инструментами. Повреждение соединений может привести к утечке топлива.

  • Снимите уплотнения.

Установка топливного бака

Примечание: Чтобы убедиться, что нет утечки выхлопных газов, см.:Фланцевое соединение, сборка.

A2302126

При установке нового топливного бака используйте новые гайки. При техобслуживании топливного бака используйте старые гайки, поскольку материал расширяется. Невыполнение этого требования может привести к утечке топлива.

При установке нового топливного бака заменяются следующие компоненты:

  • Гайка датчика уровня (белая)
  • Прокладка гайки датчика уровня
  • Гайка топливного насоса (черная)
  • Прокладка гайки топливного насоса
  • Прокладка трубы топливной заливной горловины.

Перенесите пластину усиления с нижней стороны старого топливного бака на новый топливный бак. Перенесите защитную пластину с левой стороны старого топливного бака на новый топливный бак. Затяните до10 Н·м.

Установка топливного насоса/датчика уровня

A2302115

  • Смажьте вазелином внутреннюю и верхнюю поверхности узла топливного насоса и уплотнение датчика уровня
  • Установите уплотнения.

A2300463

Установите:

  • Узел топливного насоса
  • Датчик уровня.

Примечание: Проверьте место посадки узла топливного насоса и датчика уровня, как показано на иллюстрации.

  • Установите разъем нагревателя справа и датчик уровня с кабелем слева, как указано стрелкой.

Осторожно: Двигатель может остановиться, если блок топливного бака установлен неверно.

Установка гаек

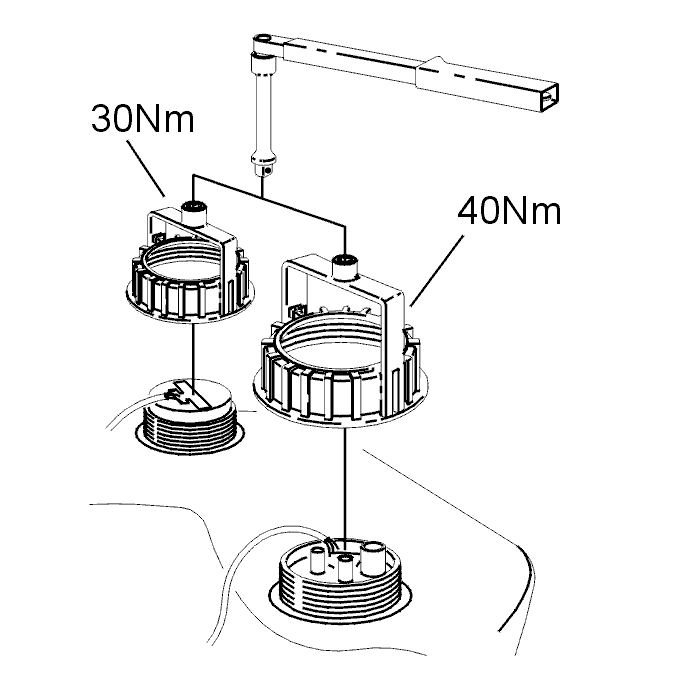

A2302116

  • Затяните большую гайку. Затяните до40 Н·м
  • Затяните маленькую гайку. Затяните до30 Н·м
  • Убедитесь, что кабель от датчика уровня проложен как показано на иллюстрации.

Установка трубы топливной заливной горловины

A2302118

  • Установите резиновую прокладку на соединителе топливного бака
  • Смажьте внутреннюю поверхность уплотнения и нижний конец трубы заливной горловины, если необходимо
  • Убедитесь, что обратный клапан установлен правильно, а его заслонка находится в правильном положении на трубе (потрясите бак и убедитесь в отсутствии дребезжания)
  • Сильно вдавите трубу в уплотнение так, чтобы она вошла на свое место.

Установите:

  • Фланец трубы заливной горловины
  • Винты. Затяните до10 Н·м
  • Шланг запорной трубы.

Был введен новый топливный бак. См. “Бюллетень по техобслуживанию 23-0047”.

Установка топливного бака

  • Поместите топливный бак на домкрат
  • Применяйте то же зажимное приспособление и подъемную площадку, что и при снятии
  • Немного поднимите бак.

Установка топливопроводов

A2302125

  • Слегка смажьте подающий и возвратный соединители вазелином
  • Подсоедините подающую и возвратную линии к узлу топливного насоса. Подводящая труба имеет желтую маркировку. Насос имеет соответствующую цветную маркировку
  • Установите соединители прямо на трубопроводы. Нажмите вниз по направлению к плоской поверхности насоса. Не повредите уплотнительные кольца.

Примечание: Убедитесь в том, что линии расположены правильно.
- Поместите все кабели в зажим на верху топливного бака. Защелкните зажим.

Установка топливного бака

A2302078

  • Поднимите топливный бак таким образом, чтобы можно было установить передний держатель на кронштейн. Поместите шланги и проводку в держатель. Зафиксируйте держатель, надавливая его до тех пор, пока он надежно не защелкнется на кронштейне
  • Убедитесь, что проводка, проложенная через отверстие на узле топливного насоса, не будет пережата при установке топливного бака
  • Поднимите топливный бак. Закрепите топливный бак на кузове. Затяните до 25 Н·м
  • Установите шланг запорного клапана угольного фильтра системы выделения паров топлива в зажим на топливном баке. Установите шланг, воздухоочиститель и экран на трубу топливной заливной горловины. Используйте 4 ленточных хомута.

A2302117

  • Установите соединитель / вход на угольный фильтр системы выделения паров топлива. Убедитесь, что его защелка сработала.

Установка резиновой крышки на трубе топливной заливной горловины

A2300147

  • Убедитесь, что внутреннее резиновое уплотнение установлено правильно, и что дренажная труба находится внутри внутреннего уплотнения
  • Убедитесь, что уплотнительное кольцо (1) находится в правильном положении
  • Смажьте уплотняемые поверхности (2) резиновой крышки вазелином
  • Установите резиновую крышку (убедитесь в ее правильном положении на кузове)
  • Установите стопорное кольцо (4) и дренажную трубу (3).

A2301187

A2302062

  • Убедитесь, что топливный бак установлен строго против отверстий
  • Подсоедините все разъемы.

Внимание: Установите провод заземления для трубы топливной заливной горловины на крышку датчика уровня
- Установите резиновый кронштейн вокруг проводки
- Установите панели, крышки и ковровые покрытия.

Примечание: При заполнении бака после его замены: залейте первые 8 литров медленно (максимум 15 л/мин). Невыполнение этого требования может привести к разливу топлива.
