Топливный бак, замена (B4204T2 CVVT, B4204T3, B4204T3 (CA) (US))

Топливный бак, опорожнение

• Опорожните топливный бак. См. Слив топлива из топливного бака.

Снятие с верхней части

• Наклоните вперед заднее сиденье
• Снимите ковровое покрытие пола
• Выверните четыре винта. Снимите защитную крышку
• Снимите металлическую защитную крышку
• Отсоедините разъем.

Защитная крышка, снятие

• Снимите левую защитную крышку
• Выверните два болта из кронштейна троса стояночного тормоза. Потяните трос вниз.

Соединения, снятие

Внимание: Для следующих операций должны использоваться защитные перчатки и защитные очки. Это вызвано опасностью разливания топлива.

Снимите:

• трубу топливной заливной горловины

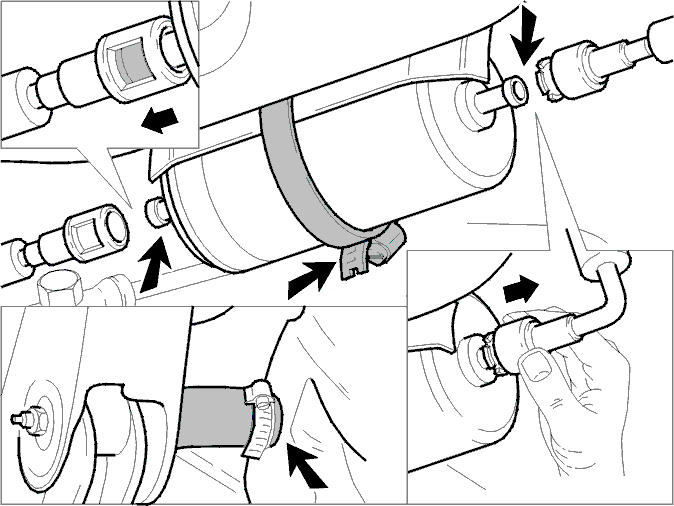

• быстросъемный соединитель топливного фильтра, см.Замена топливного фильтра.

Примечание: Вытрите пролитое топливо.
- Быстросъемный соединитель шланга системы выделения паров топлива. Вдавите фиксатор. Стяните шланг.

Примечание: Зажим должен остаться на топливопроводе.
- быстросъемный соединитель угольного фильтра системы выделения паров топлива. Вдавите защелку и стяните шланг
- быстросъемный соединитель топливопровода. Вдавите защелку и стяните шланг
- быстросъемный соединитель системы выделения паров топлива. Вдавите защелку и стяните шланг.

Топливный бак, снятие

• Нанесите растворитель ржавчины на компоненты
• Ослабьте контргайки
• Подоприте топливный бак. Используйте передвижной домкрат с зажимным приспособлением 🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR)
• Снимите гайки спереди и сзади. Снимите хомуты бака
• Слегка опустите топливный бак. Снимите кронштейн топливопроводов. Снимите топливопроводы рядом с топливным баком и правый тепловой экран
• Опустите и снимите топливный бак.

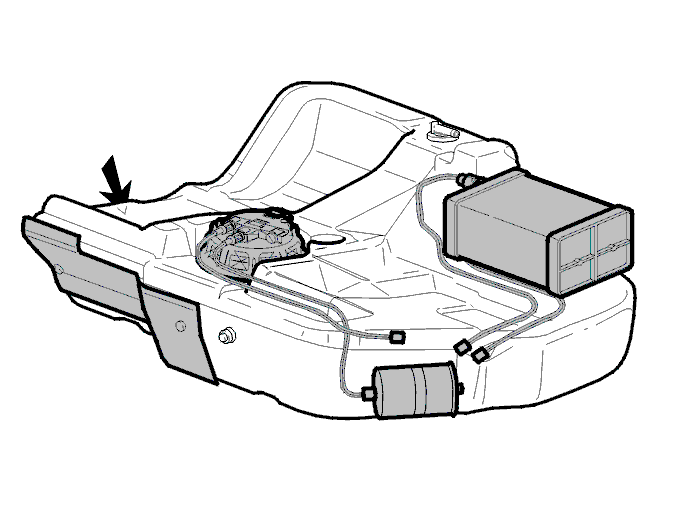

Компоненты топливного бака, перестановка

• Отсоедините топливопроводы и фильтр
• Переставьте блок топливного насоса
• Переставьте блок угольного фильтра
• Установите боковой и передний тепловые экраны. Затяните до 5 Н·м.

Топливный бак, установка

Примечание: Затяните задние гайки. Затяните до тех пор, пока внутренние края хомутов не коснутся кузова автомобиля.

• Установите топливный бак под автомобилем.

Примечание: Убедитесь, что накладки из пенорезины наверху топливного бака расположены правильно.
- Закрепите топливопроводы в креплении, на топливном баке и тепловом экране. Затяните держатель
- Установите хомуты топливного бака Затяните гайки пальцами
- Затяните передние гайки. Затяните до 25 Н·м.

Соединения, подсоединение

• Очистите все компоненты

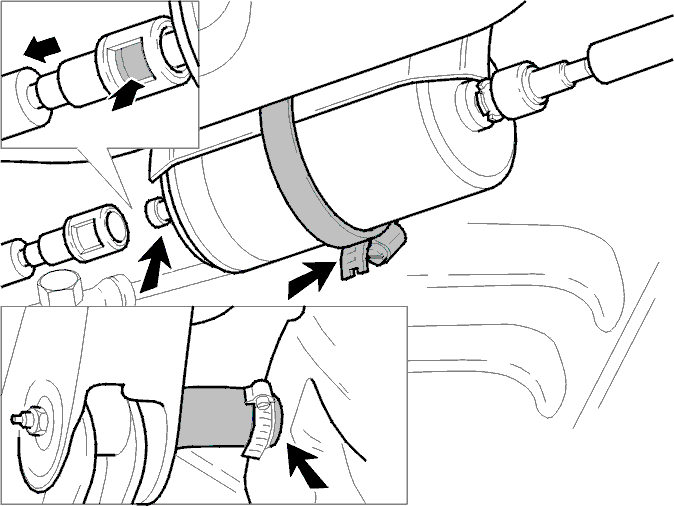

• Подсоедините быстросъемные соединители на топливопроводах и линиях системы выделения паров топлива.

Примечание: Потяните за быстросъемные соединители, чтобы убедиться в том, что они надежно закреплены.
- Подсоедините шланг к трубе топливной заливной горловины
- Установите зажим. Затяните до максимум 6 Н·м
- Подсоедините быстросъемное соединение системы угольного фильтра.

Защитная крышка, установка

• Установите левую защитную крышку.Расположите защитную крышку. Затяните винты.

Компоненты топливного насоса, установка

• Подсоедините разъем
• Установите на место защитную крышку
• Установите металлическую защитную крышку.

Внимание: Убедитесь, что металлическая защитная крышка правильно установлена на место. Если металлическая защитная крышка не установлена, компоненты, находящиеся под ней, могут быть повреждены при столкновении. Это вызовет утечку топлива.
- Установите защитную крышку при помощи четырех винтов
- Установите на место ковровое покрытие пола
- Установите на место заднее сиденье
- Заполните топливный бак, см.Слив топлива из топливного бака.

Заключительные операции

Убедитесь, что топливопровод и топливные шланги установлены так, что они ни обо что не трутся и не вызывают дребезжаниеЗапустите двигатель. Проверьте на наличие утечек.Перейдите к системе связи автомобиля VIDA. Проведите диагностику на наличие утечки.
