Топливный бак, замена (B4164S2, B4184S10, B4184S2)

Опорожнение топливного бака

• Опорожните топливный бак. См.Слив топлива из топливного бака.

Снятие с верхней части

• Наклоните вперед заднее сиденье
• Снимите ковровое покрытие пола

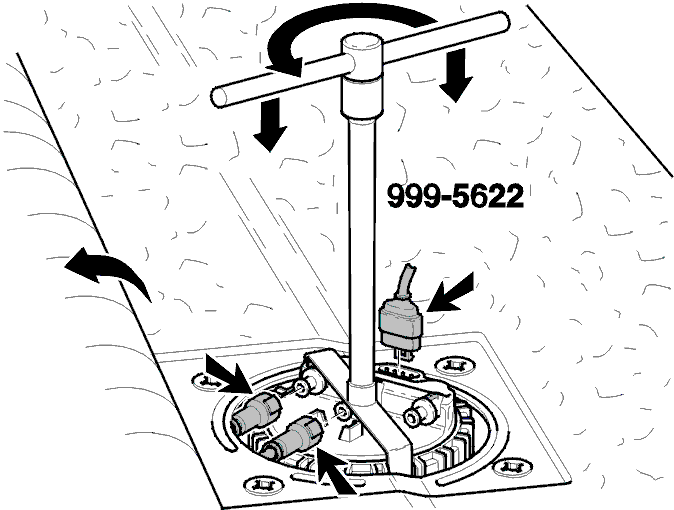

• Выверните четыре винта. Снимите защитную крышку
• Снимите защитную крышку
• Отсоедините разъем.

Снятие брызговиков

• Снимите левый брызговик
• Выверните два болта из кронштейна троса стояночного тормоза. Потяните трос вниз.

Соединения, снятие

Снимите:

• Два шланга топливной заливной горловины
• быстросъемный соединитель топливного фильтра, см.Замена топливного фильтра.

Примечание: Вытрите пролитое топливо.
- Быстросъемный соединитель шланга системы выделения паров топлива. Вдавите фиксатор. Стяните шланг.

Примечание: Оставьте зажим на топливопроводе.

Топливный бак, снятие

• Нанесите растворитель ржавчины на компоненты
• Ослабьте контргайки
• Расположите передвижной домкрат с зажимным приспособлением🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR)
• Снимите гайки спереди. Снимите хомуты бака
• Немного опустите топливный бак. Снимите кронштейн топливопровода и топливопроводы около топливного бака и теплового экрана
• Опустите и снимите топливный бак.

Перенос компонентов топливного бака

• Снимите топливопроводы и фильтр
• Переставьте блок топливного насоса
• Установите боковой и передний тепловые экраны. Затяните до5 Н·м
• Проверьте положение регулятора давления.

Топливный бак, установка

Примечание: Затяните задние гайки до тех пор, пока внутренние края хомутов не коснутся кузова автомобиля.

• Установите топливный бак под автомобилем.

Примечание: Убедитесь, что накладки из пенорезины наверху топливного бака расположены правильно.
- Закрепите топливопроводы в креплении, на топливном баке и тепловом экране. Затяните держатель
- Установите хомуты топливного бака Затяните гайки пальцами
- Затяните передние гайки. Затяните до25 Н·м.

Подсоединение соединений

• Очистите все компоненты
• Подсоедините быстросъемные соединители на топливопроводах и линиях системы выделения паров топлива.

Примечание: Потяните за быстросъемные соединители, чтобы убедиться в том, что они надежно закреплены.
- Подсоедините шланги топливного фильтра
- Установите зажимы. Затяните тонкий шланг максимум до3 Н·м. Затяните более толстый шланг до6 Н·м.

Примечание: Более тонкая труба сделана из пластмассы. Она не должна затягиваться более, чем до3 Н·м.
- Установите трос стояночного тормоза и кронштейн
- Установите кронштейн ABS и кронштейн кабеля. Затяните.

Защитные панели, установка

• Установите левую защитную панель.Расположите брызговик. Затяните винты.

Компоненты топливного насоса, установка

• Подсоедините разъем
• Установите на место защитную крышку
• Установите металлическую защитную крышку.

Внимание: Убедитесь, что металлическая защитная крышка правильно установлена на место. Если металлическая защитная крышка не установлена, компоненты, находящиеся под ней, могут быть повреждены при столкновении. Это вызовет утечку топлива.
- Установите защитную крышку при помощи четырех винтов
- Установите на место ковровое покрытие пола
- Установите на место заднее сиденье
- Заполните топливный бак, см.Слив топлива из топливного бака.

Заключительные операции

Убедитесь, что топливопровод и топливные трубы подсоединены так, что они не трутся и не создают шумов.Запустите двигатель. Проверьте на наличие утечки топлива.Перейдите к системе связи автомобиля VIDA. Выполните диагностическую проверку утечек.
