Топливный бак, замена (9)

Подготовительные работы

Опорожните топливный бак согласно VIDA.

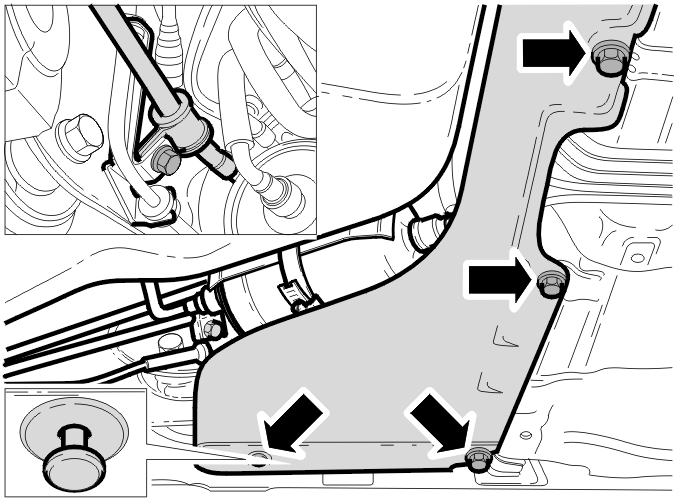

Снимите:

• защитную крышку топливного фильтра на левой стороне
• трос стояночного тормоза и зажим проводки ABS.

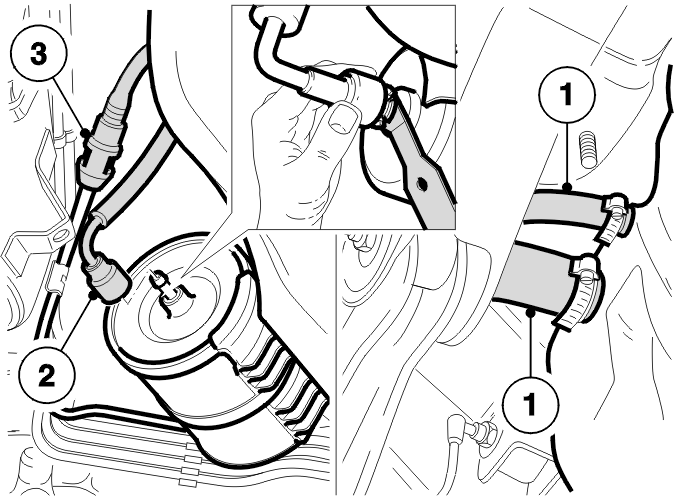

Снятие топливопроводов

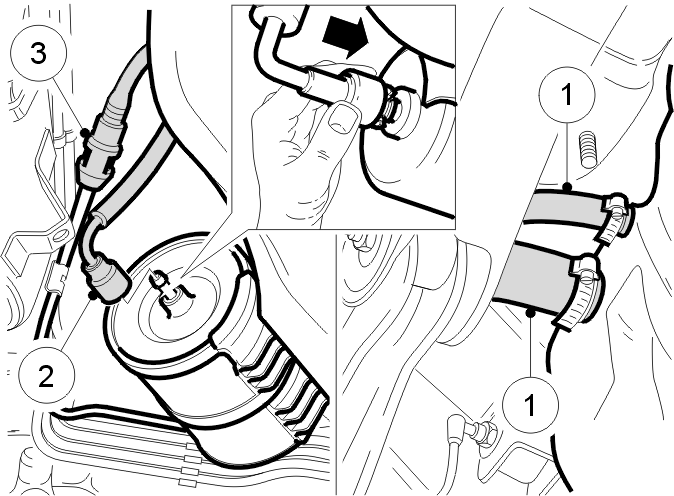

Отсоедините:

• оба топливных шланга (1)
• быстросъемный разъем (2) от выпускной трубы от топливного фильтра. Используйте гаечный ключ 999 5666 согласно VIDA, чтобы снять топливный фильтр
• быстросъемный разъем (3) линии продувочного клапана системы выделения паров топлива от топливопровода. Вдавите фиксатор. Стяните линию.

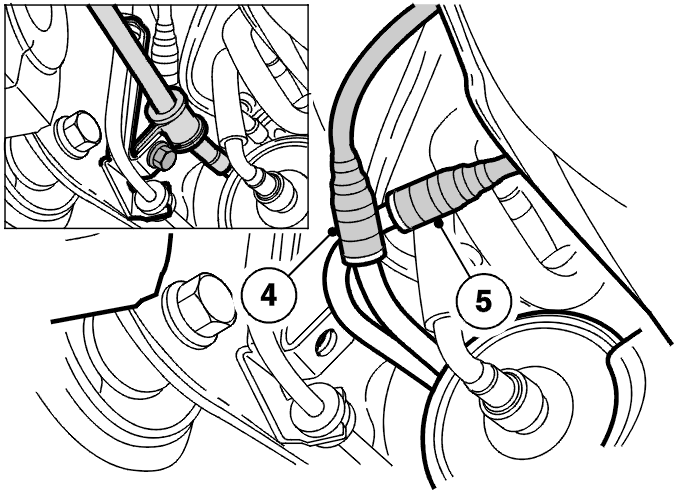

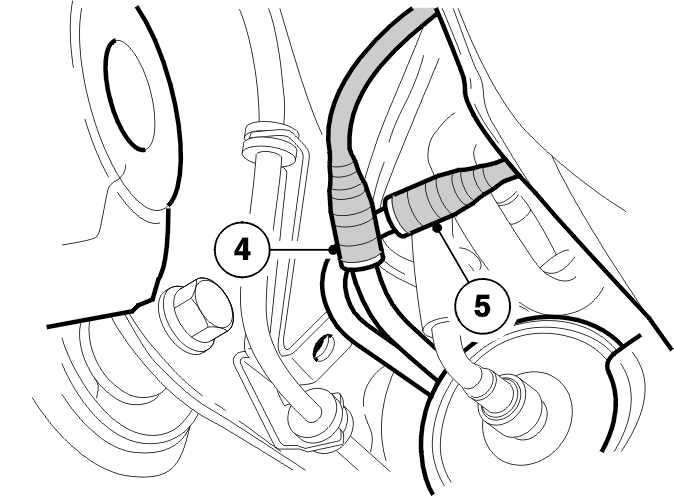

Применимо к B4184SM, B4164S, B4184S, B4204S:
Отсоедините быстроразъемный разъем возвратного топливопровода (5). Вдавите фиксатор. Стяните линию.

Применимо только к B4184SM:
Отсоедините возвратный топливопровод (4).

Примечание: Оставьте зажимы на топливопроводах. Вытрите пролитое топливо.

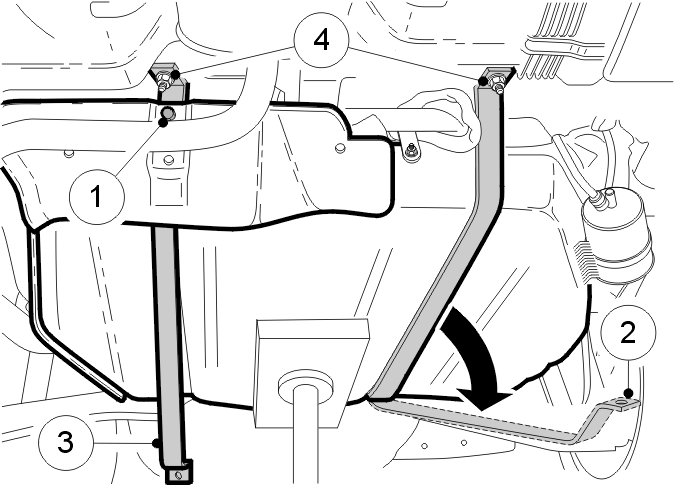

Снятие кронштейнов топливного бака

Обработайте гайки на кронштейне топливного бака растворителем ржавчины.Подоприте топливный бак. Используйте передвижной домкрат с зажимным приспособлением 999 5972.Ослабьте левую гайку крепления приблизительно на 2 см на обратной стороне кронштейна топливного бака (2).

Снимите:

• заднюю гайку крепления на кронштейне топливного бака (3). Ослабьте винт (1)
• обе гайки крепления (4) спереди. Отведите левый кронштейн бака (2).

Примечание: Правые кронштейны топливного бака (3) должны оставаться на теплоизоляционном щитке.

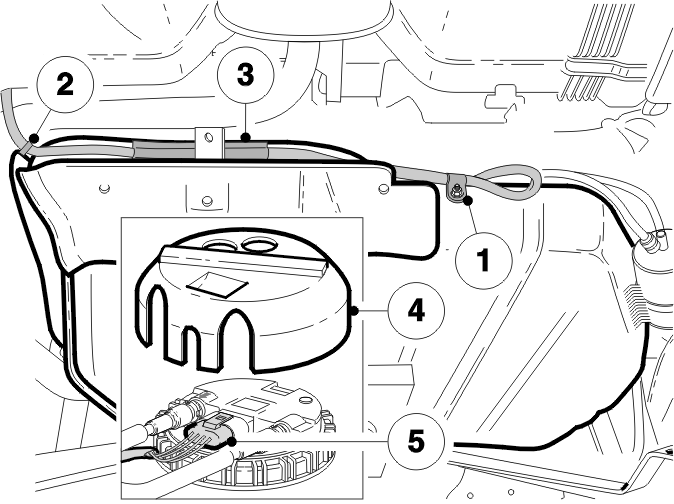

Снятие топливного бака

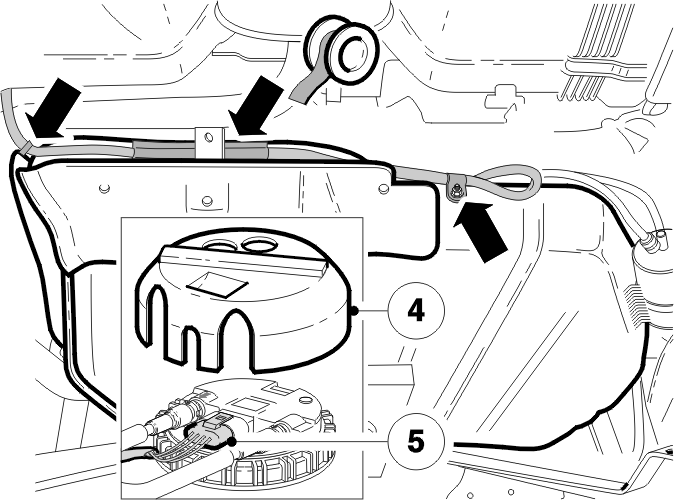

Слегка опустите топливный бак. Снимите кронштейн провода (1).Снимите ленточный хомут или зажим впереди жгута проводов на правом теплоизоляционном щитке (2).Отсоедините жгут проводов (3) от переднего края топливного бака. Осторожно опустите топливный бак еще немного.

Снимите:

• крышку (4)
• разъем от топливного насоса (5)
• топливный бак.

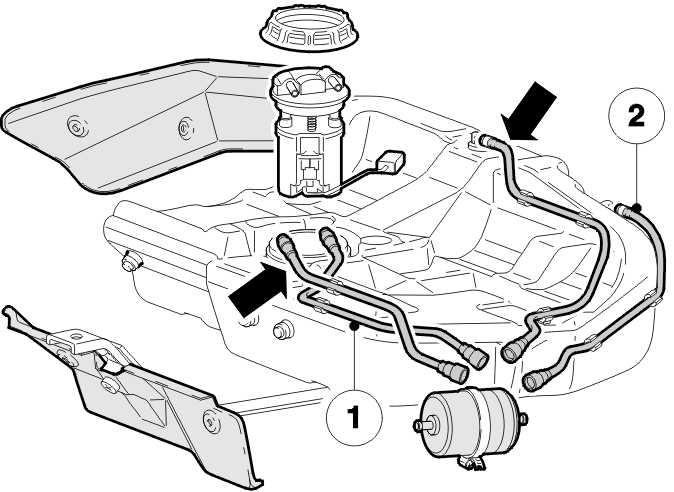

Снятие компонентов со старого топливного бака

Примечание: Запишите положения и угол топливных шлангов. Очистите соединения.

Снимите оба теплоизоляционных щитка.

Применимо к B4184SM, B4164S, B4184S, B4204S:
Отсоедините возвратный трубопровод (1), который будет использоваться снова.

Применимо только к B4184SM:
Снимите:

• возвратный трубопровод (2), который будет использоваться снова
• топливный насос согласно VIDA.

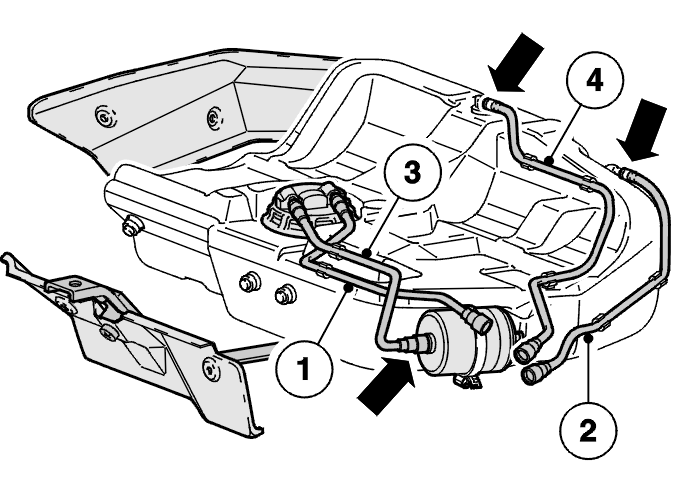

Сборка топливного бака, применимо к B4184SM, B4164S, B4184S, B4204S

Подсказка: Нанесите смазку (номер 1161580) на быстросъемное соединение перед установкой.

Установите:

• топливный насос с новым уплотнением согласно VIDA
• новую линию клапана системы выделения паров топлива (4) с новым зажимом на соединение верхнего шланга топливного бака. Вдавите линию в зажим. Затяните зажим для шланга
• новую впускную линию (3) на топливном насосе, топливном фильтре и в зажимы. См. записанное положение
• имеющийся возвратный трубопровод (1) на топливном насосе и в зажим.

Примечание: Потяните за быстросъемный разъем, чтобы убедиться, что он закреплен.

Установите оба теплоизоляционных щитка. Затяните до 5 Н·м.

Применимо только к B4184SM:
Установите возвратный трубопровод (2). Используйте новый зажим для шланга. Вдавите линию в зажимы. Затяните зажим для шланга.

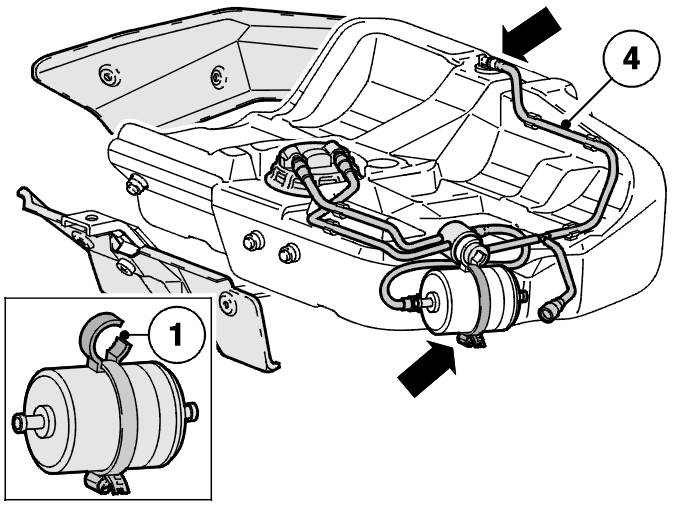

Сборка топливного бака, применимо к B4194T и B4204T

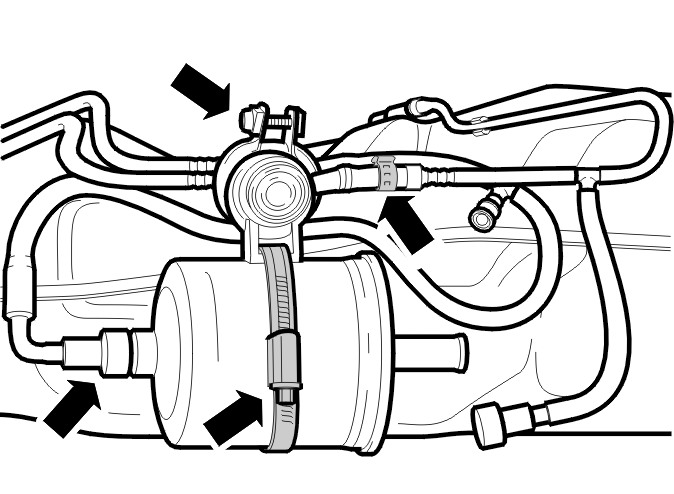

Отсоедините зажим от топливного фильтра. Установите держатель регулятора давления (1) в зажим для шланга. Затяните зажим пальцами.

Установите:

• топливный насос с новым уплотнением согласно VIDA
• топливопроводы, установите регулятор давления в держатель (1)
• топливопроводы в зажимы на топливном баке, как показано на иллюстрации
• новую линию клапана системы выделения паров топлива (4) с новым зажимом на соединение верхнего шланга топливного бака и на регулятор давления. Вдавите в зажим.

Установите топливопроводы и регулятор давления в правильное положение. Затяните зажим топливного фильтра.Затяните зажимы для шланга системы выделения паров топлива.

Примечание: Потяните за быстросъемный разъем, чтобы убедиться, что он закреплен.

Установите оба теплоизоляционных щитка. Затяните до 5 Н·м.

Подсказка: Нанесите смазку (номер 1161580) на быстросъемное соединение перед установкой.

Установка топливного бака и подсоединение проводки

Примечание: Убедитесь, что пенорезина наверху бака расположена правильно.

Расположите топливный бак под автомобилем. Поднимите топливный бак. Подоприте топливный бак. Используйте передвижной домкрат с зажимным приспособлением 999 5972.

Установите:

• разъем на топливный насос (5)
• крышку (4)

Примечание: Убедитесь, что крышка установлена правильно.

Поднимите топливный бак еще
- кронштейн проводки с винтом
- проводку на топливном баке при помощи ленты
- проводку на теплоизоляционном щитке.

Установите топливный бак в правильное положение.Установите кронштейны топливного бака в правильное положение. Затяните пальцами четыре гайки.

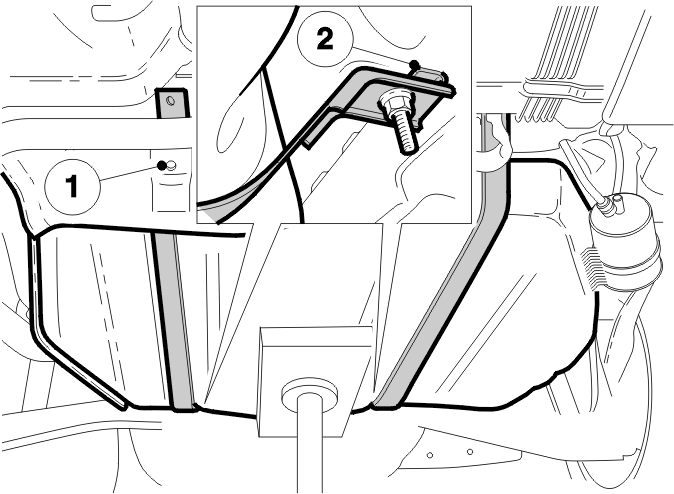

Затяжка топливного бака

Затяните:

• гайки кронштейна, убедившись, что края (2) кронштейнов едва касаются кузова автомобиля
• передние гайки. Затяните до 25 Н·м
• винт (1). Затяните до 10 Н·м.

Подсоединение топливопроводов

Очистите все компоненты.

Подсказка: Нанесите смазку (номер 1161580) на быстросъемное соединение перед установкой.

Установите:

• линию клапана системы выделения паров топлива (3)
• топливопровод (2) на топливном фильтре.

Применимо к B4184SM, B4164S, B4184S, B4204S
Установите возвратный топливопровод (5).

Применимо только к B4184SM
Установите возвратный топливопровод (4).

Примечание: Потяните за быстросъемные разъемы, чтобы убедиться, что они правильно затянуты.

Установите топливные шланги (1). Закрепите зажимами. Затяните тонкую трубу максимум до 3 Н·м. Затяните толстую трубу максимум до 6 Н·м.

Примечание: Более тонкая труба сделана из пластмассы. Ее не следует затягивать более, чем до 3 Н·м.

Установите:

• трос стояночного тормоза и зажим проводки ABS. Затяните до 25 Н·м
• защитную крышку топливного фильтра на левой стороне.

Заполните топливный бак согласно VIDA.
