Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | D4162T | 2011–2013 |
| C30 | D4164T | 2011 |
| C30 | D4204T | 2007–2010 |
| C70 (06-) | D4204T | 2008–2010 |
| S40 (04-) | D4204T | 2004–2010 |
| S40 (04-) | D4204T2 | 2004–2006 |
| V50 | D4162T | 2011 |
| V50 | D4204T | 2004–2010 |
| V50 | D4204T2 | 2004–2006 |
Специальные инструменты
- 🔧 ЗАХВАТ (УНИВЕРСАЛЬНЫЙ/КОРОБКИ ПЕРЕДАЧ)
Примечание: Иллюстрации в данной информации по техническому обслуживанию используются для автомобилей разных моделей и/или лет выпуска. Могут иметь место некоторые расхождения. Однако основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Опорожнение топливного бака
Слейте топливо из топливного бака. См.: Bränsletanksdränering
Снятие
Снятие системы выпуска выхлопных газов
Отсоедините систему выпуска выхлопных газов на соединении с каталитическим преобразователем тройного действия и на резиновых креплениях. Подвесьте ее в сторону подходящим образом.
Примечание: Обеспечьте опору передней части выхлопной трубы, чтобы механическая нагрузка не передавалась на выпускной коллектор.

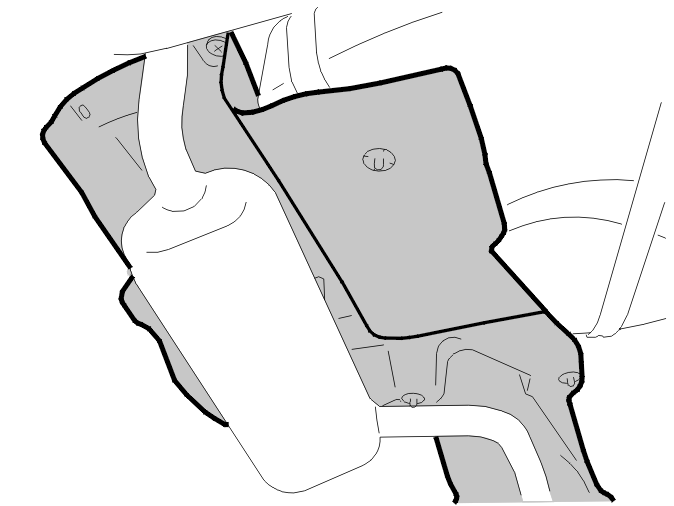

Снятие теплоизоляционного щитка
Снимите:
- 7 пластмассовых гаек
- теплоизоляционный щиток.

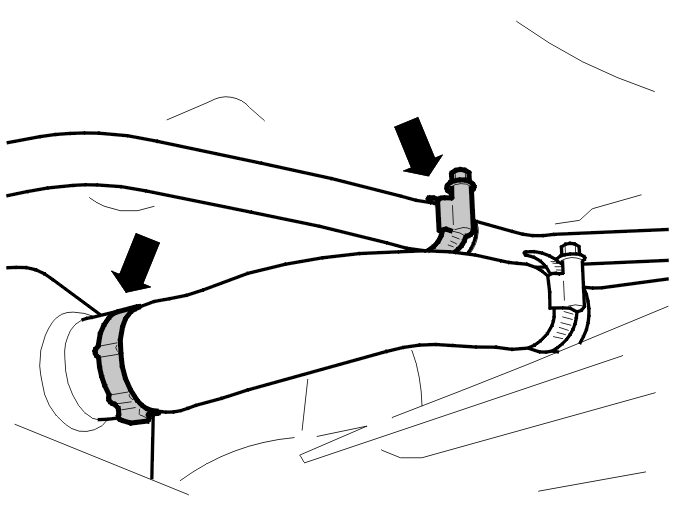

Снятие шланговых разъемов
Снимите:
- шланговый зажим на трубе откачки на топливном баке
- шланговый зажим на шланге на трубе топливной заливной горловины.
Примечание: Осторожно отсоедините шланг от топливозаправочной трубы. В баке может находиться остаток топлива.

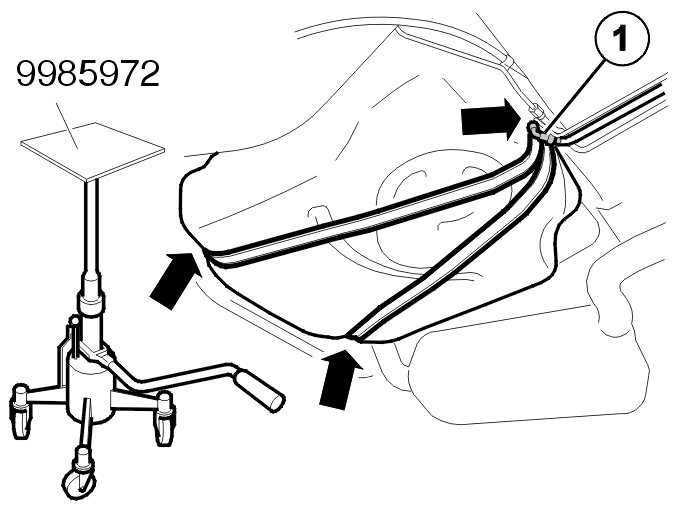

Снятие топливного бака
Расположите передвижной домкрат с зажимным приспособлением 🔧 ЗАХВАТ (УНИВЕРСАЛЬНЫЙ/КОРОБКИ ПЕРЕДАЧ) под топливным баком.Отсоедините два топливных соединения.Ослабьте 3 винта.Снимите фиксирующие хомуты бака. Немного опустите бак.Отсоедините разъем датчика уровня.Опустите бак.

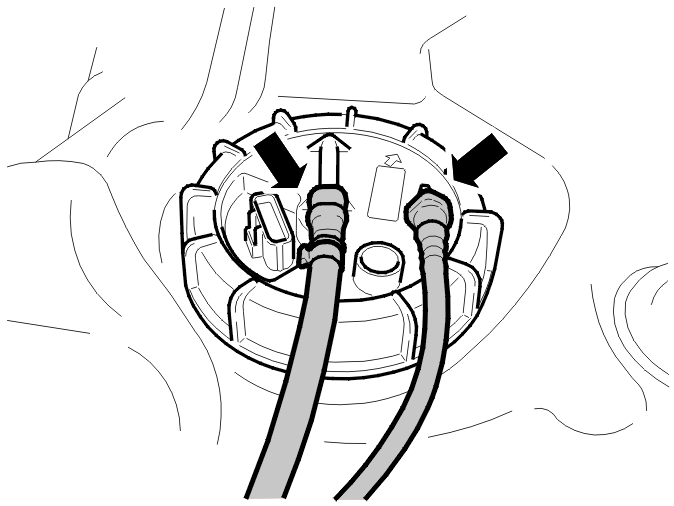

Снимите 2 топливных соединения.
Перестановка компонентов
Переставьте датчик уровня топливного бака. См.: Nivågivare bränsletank
Установка
Примечание: Моменты затяжки указаны в Момент затяжки Åtdragningsmoment Åtdragningsmoment
Установка топливного бака
Поместите бак на передвижном домкрате вместе с зажимным приспособлением: 🔧 ЗАХВАТ (УНИВЕРСАЛЬНЫЙ/КОРОБКИ ПЕРЕДАЧ). Поднимите бак так, чтобы он находился в 30 см от верхней части.Установите разъем датчика уровня и 2 топливных соединения.Поднимите топливный бак.
Установите:
- фиксирующие хомуты бака. Используйте 3 винта M8
- 2 топливных соединения
- шланговый зажим на трубе откачки на топливном баке
- шланговый зажим на шланге на трубе топливной заливной горловины.
Установка теплоизоляционного щитка
Установите:
- 7 пластмассовых гаек
- теплоизоляционный щиток.
Установите:
- 2 гайки M10 системы выпуска выхлопных газов
- резиновые крепления.
Завершение
Заправка топливного бака
Долейте топлива.Прокачайте топливную систему. См. Удаление воздуха из топливной системы Удаление воздуха из топливной системы Удаление воздуха из топливной системы
