Топливная система

Применимость

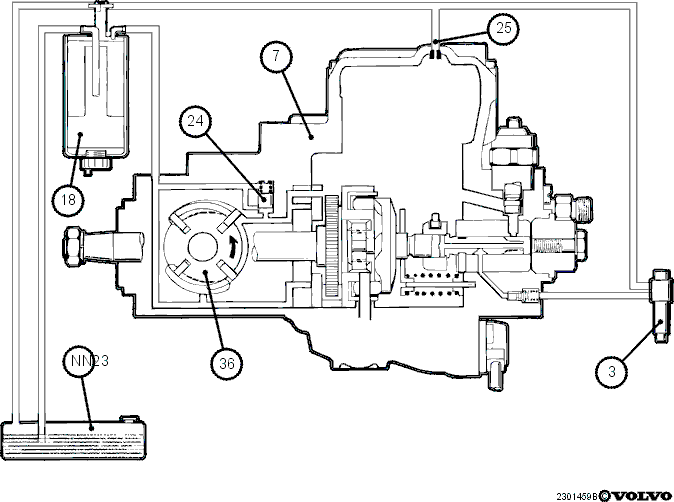

Расположение компонентов

• 3 Форсунка
• 7 ТНВД
• 18 Топливный фильтр
• 23 Топливный бак
• 24 Редукционный клапан
• 25 Возвратный трубопровод
• 36 Питающий насос

Питающий насос ТНВД откачивает топливо из топливного
бака через
топливный фильтр и подает его под давлением в насос
высокого давления,
который сжимает топливо до высокого давления, а затем
подает его в
соответствующую форсунку.Для предотвращения чрезмерного повышения давления,
создаваемого
питающим насосом, служит редукционный клапан, при
открывании которого часть
топлива возвращается на вход насоса.В верхней части ТНВД имеется возвратный трубопровод с
клапаном, который
соединен с трубопроводом возврата топлива.Через него происходит удаление имеющегося в топливе
воздуха обратно в
топливный бак.В нижней части топливного фильтра расположен сливной
кран, который
служит для слива топлива и воды.
