Топливная магистраль (D4204T5)

См. информацию по технике безопасности, дизельная система питания Информация по технике безопасности, дизельная система питания

См. информацию по компонентам дизельного двигателя, общая информация Детали, узлы и агрегаты дизельного двигателя, общая информация

Отсоедините винты.

Освободите зажимы шланга.

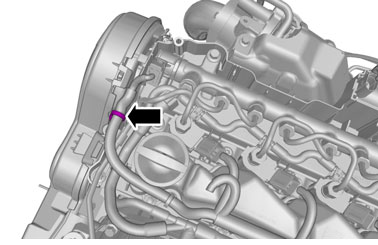

Ослабьте зажим шланга.

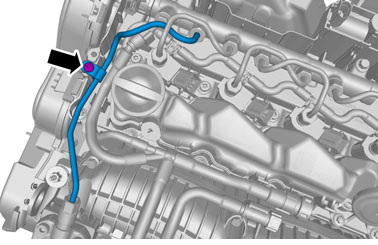

Выверните винт.

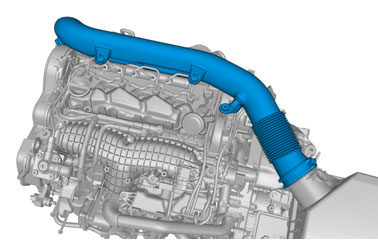

Выньте шланг.

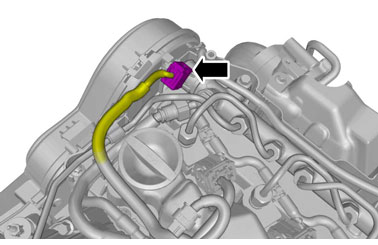

Отсоедините зажим жгута проводки.

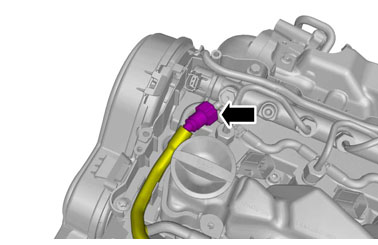

Освободите блокировку.Отсоедините контактный разъем.

См. информацию по компонентам дизельного двигателя, общая информация Детали, узлы и агрегаты дизельного двигателя, общая информация

Внимание: Будьте готовы собрать вытекающие жидкости.

Осторожно: Убедитесь в том, что участок вокруг компонента чист.

Осторожно: Необходимо поддерживать исключительную чистоту при работе с этими компонентами.

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

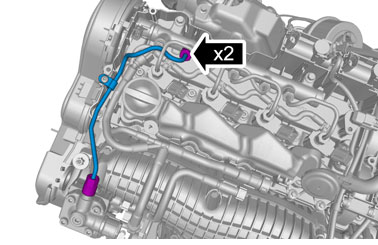

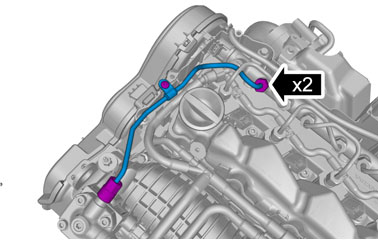

Выверните винт.Снимите гайки.🔧 Трубный ключПластмассовый штекер, комплект арт. 31405636

Внимание: Будьте готовы собрать вытекающие жидкости.

Осторожно: Убедитесь в том, что участок вокруг компонента чист.

Осторожно: Необходимо поддерживать исключительную чистоту при работе с этими компонентами.

Осторожно: Использование инструмента или чрезмерного усилия наносит повреждение быстрым соединениям.

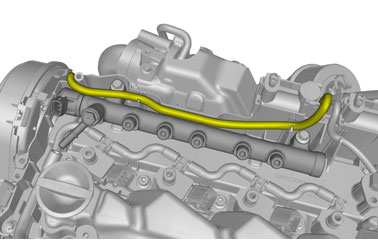

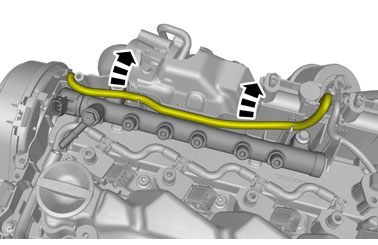

Освободите блокировку.Выньте шланг.

Внимание: Будьте готовы собрать вытекающие жидкости.

Осторожно: Убедитесь в том, что участок вокруг компонента чист.

Осторожно: Необходимо поддерживать исключительную чистоту при работе с этими компонентами.

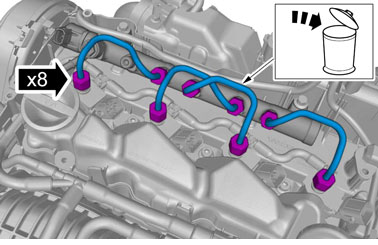

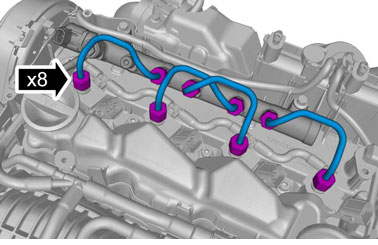

Снимите гайки.🔧 Трубный ключ

Выньте шланг.

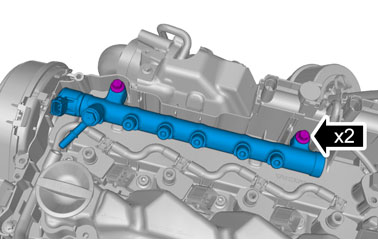

Выверните винты.

Затяните винты.🔩 Момент затяжки: 30 Н·м

Примечание: На этом этапе затяните гайки только рукой.

Примечание: Убедитесь в том, что используется новый компонент.

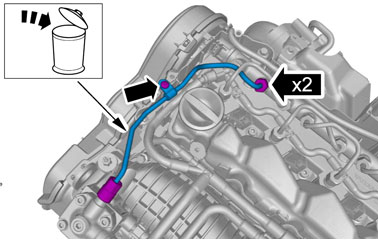

Затяните гайки.🔩 Момент затяжки: 14 Н·м + 24 Н·м🔧 Трубный ключ

Установите шланг.При правильной установке детали вы услышите щелчок.

Примечание: На этом этапе затяните гайки только рукой.

Примечание: Убедитесь в том, что используется новый компонент.

🔩 Момент затяжки: 5 Н·м

Затяните гайки.🔩 Момент затяжки: 14 Н·м + 24 Н·м🔧 Трубный ключ

Подсоедините контактный разъем.При правильной установке детали вы услышите щелчок.

Установите зажим/зажимы.

Установите шланг.

Затяните хомут шланга.

Затяните хомут шланга.

Затяните винты🔩 Момент затяжки: 10 Н·м

Внимание: Проверьте отсутствие течи.
