Толкатели

Применимость

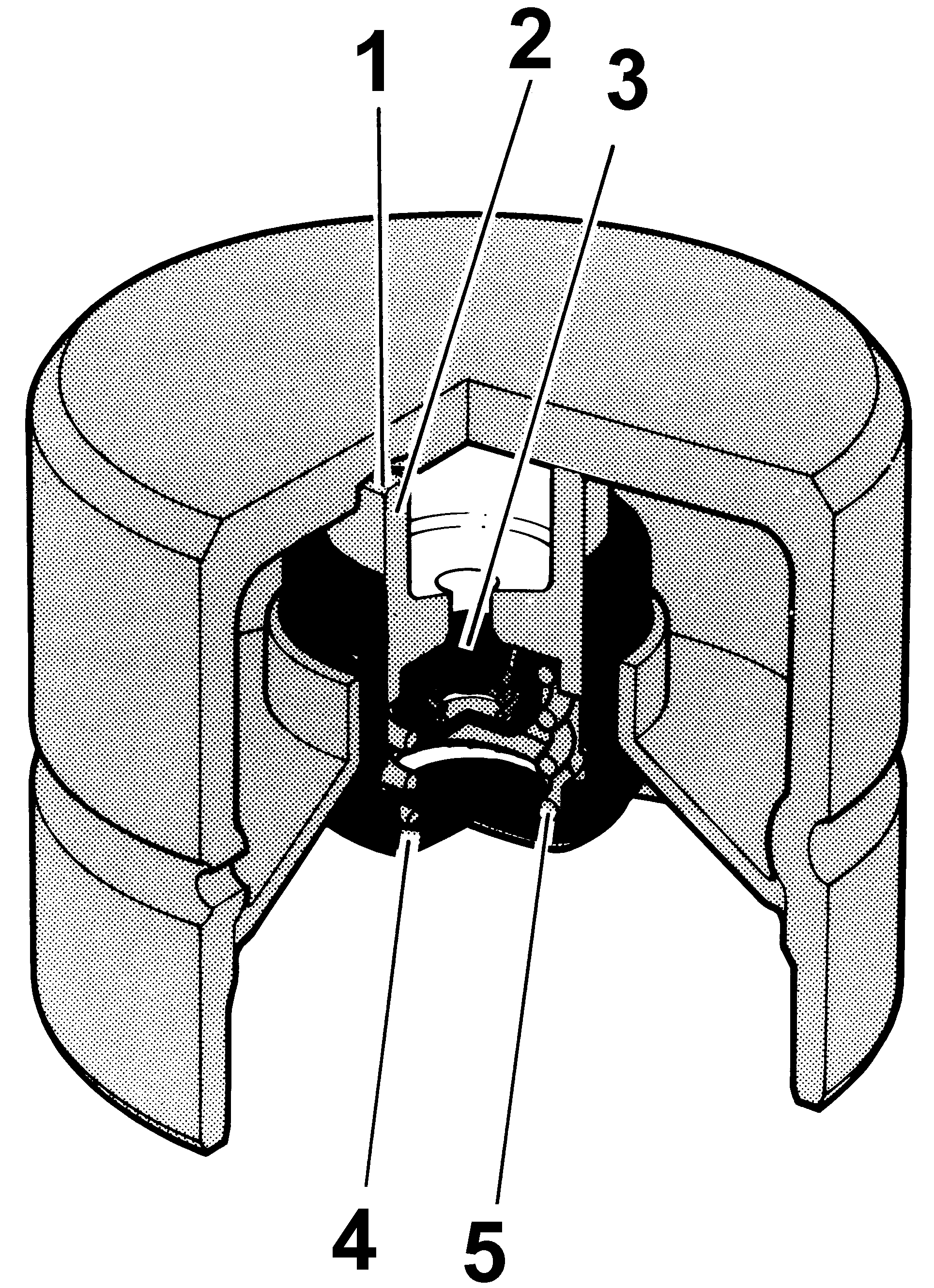

1. Шлиц
2. Поршень
3. Обратный клапан
4. Цилиндр толкателя
5. Пружина

Распределительный вал открывает и закрывает клапаны посредством толкателей. Толкатели наполнены маслом и являются смоустанавливающимися.Пружина внутри цилиндра толкателя удерживает толкатель в контакте с распределительным валом, сила ее упругости меньше, чем у пружины клапана для обеспечения линейного движения клапана.Обратный клапан не позволяет выжать масло в момент, когда распределительный вал действует на толкатель и когда давление масла в цилиндре толкателя выше, чем в системе смазки двигателя.

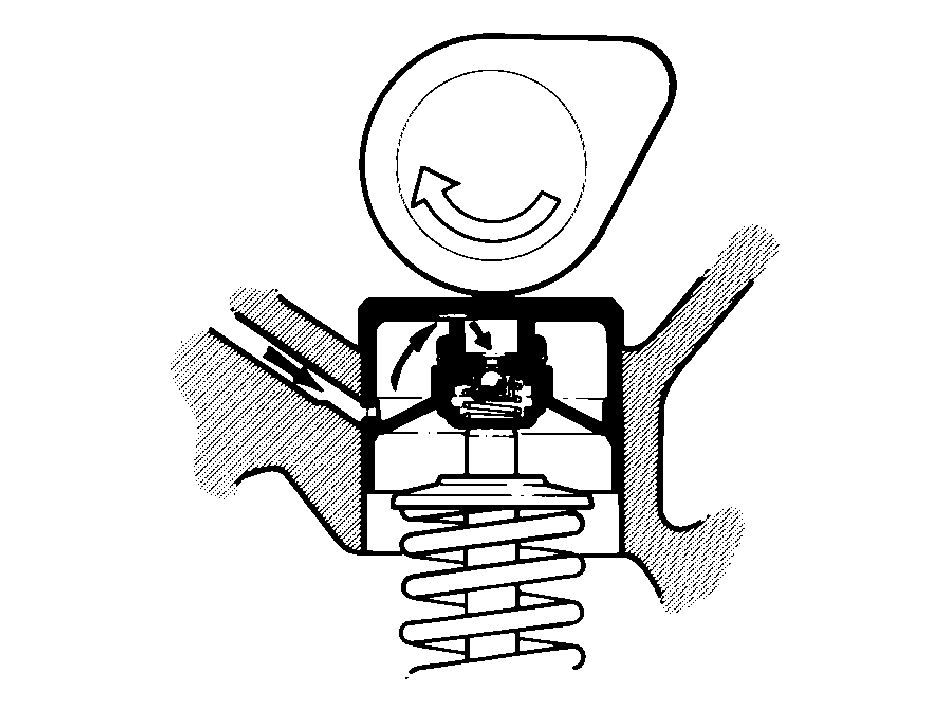

Толкатель в контакте с базовой окружностью распределительного вала

Масло из канала смазки корпуса подшипника распределительного вала через канавку и отверстие в боковой части толкателя закачивается внутрь толкателя. Оно проходит через щель в верхней части толкателя в поршень. Так как давление в системе смазки двигателя выше, чем в цилиндре толкателя, когда на него не действует кулачок распределительного вала, масло поступает в цилиндр толкателя через односторонний клапан.

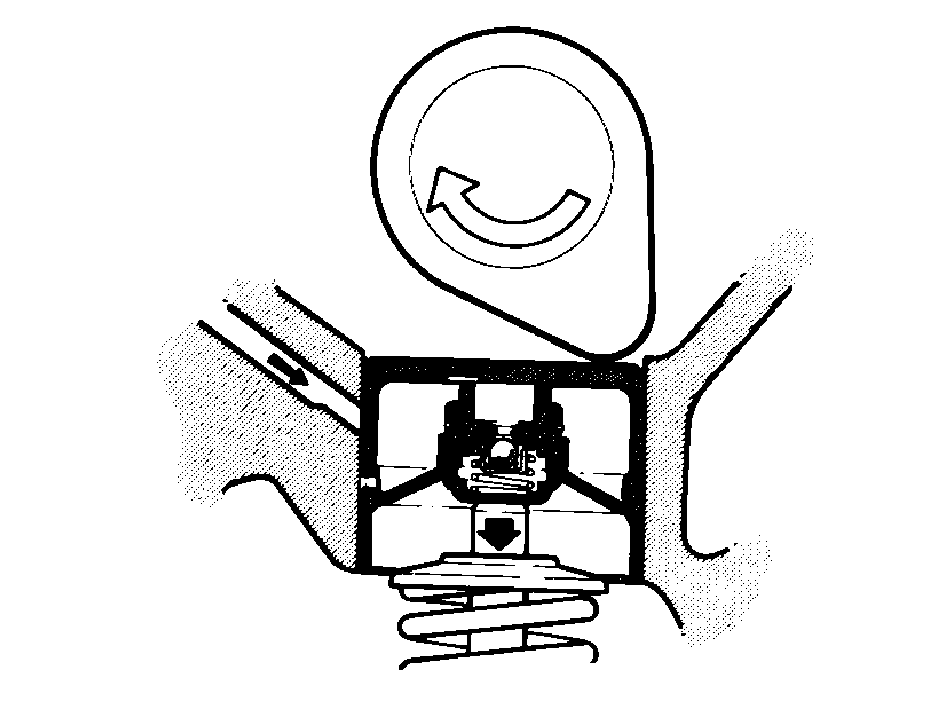

распределительный вал давит на толкатель

Когда толкатель сжат, давление масла в цилиндре толкателя выше, чем в системе смазки двигателя, обратный клапан закрывается, и толкатель срабатывает как единое целое.

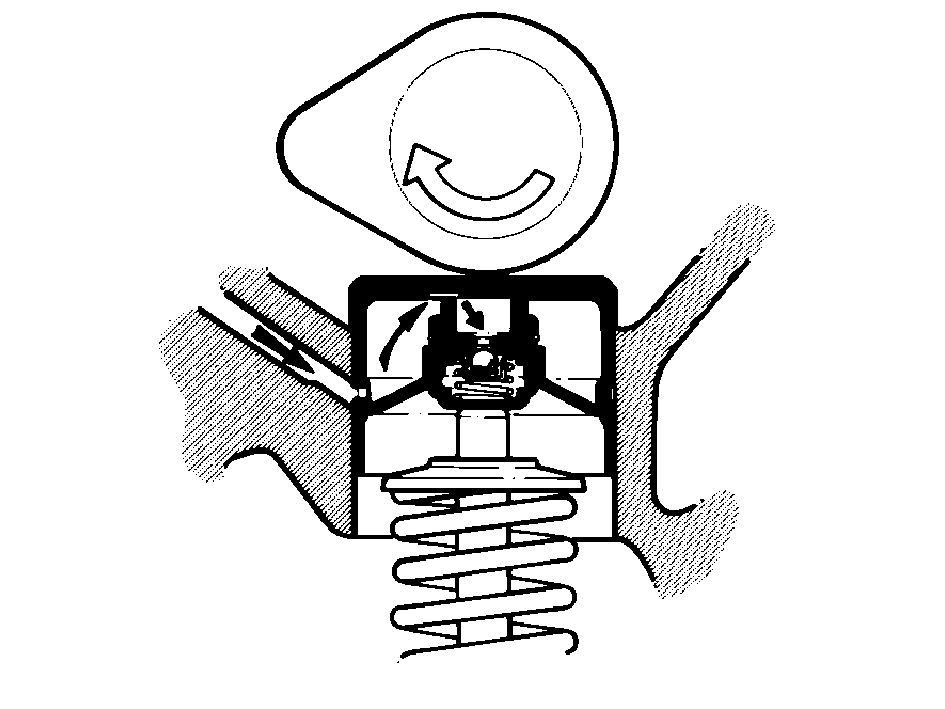

Толкатель вновь в контакте с базовой окружностью распределительного вала

Давление масла в двигателе выше давления масла в цилиндре толкателя, обратный клапан открывается, выпуская масло, и толкатель возвращается в соприкосновение с распределительным валом.
