Тестирование компрессии (D24, D24T, D24TIC)

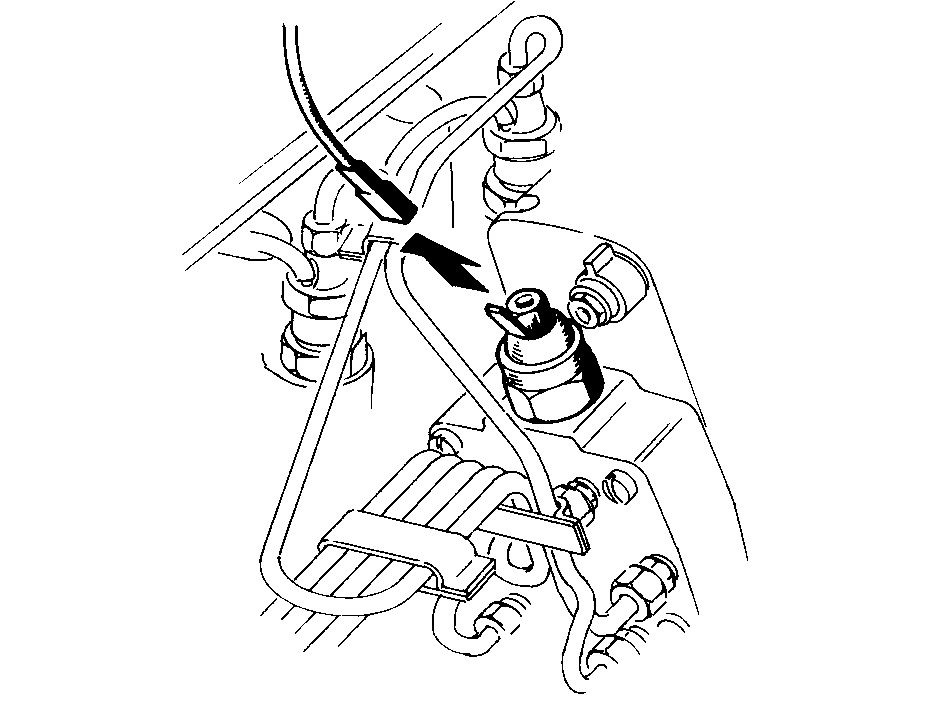

Отсоедините проводку от запорного клапана на топливном насосе высокого давления.Это остановит поток топлива и предотвратит нежелательное проливание топлива.D 24 TIC: Снимите шланг с промежуточного охладителя на заборном шланге.

Снятие насоса

Снимите вакуумный насос и плунжер насоса.В автомобилях с высоко расположенным генератором: Ослабьте регулировку ремня и снимите верхний крепежный болт генератора.

Снятие трубопровода подачи топлива

Отсоедините трубопровод подачи топлива.Тщательно прочистите все соединения до того, как их отсоединить.Отсоедините трубопровод и вставьте заглушки во все соединения для предотвращения засорения системы.

Снятие инжекторов

Снимите инжекторы.Используйте держатель 27 мм (номер детали Volvo 1 158 146)Вытащите теплозащитные экраны из-под инжекторов, в противном случае они будут смещены во время тестирования компрессии.

Подсоедините компрессорный тестер

Поместите теплозащитный экран в головку цилиндров и ввинтите переходник 🔧 NIPPEL (TILL KOMPRESIONSMÄTARE 9691). Затяните до 70 Нм (50 фут фунт).Подсоедините компрессорный тестер к переходнику.

Проверка компрессии

Зарегистрируйте компрессию при работающем двигателе.

Установка инжекторов и подводящего трубопровода

Поместите новые теплозащитные экраны в головке цилиндров, как показано на рисунке.Установите инжекторы. Момент затяжки до 70 Нм (50 фут фунт). Подсоедините заново сливные шланги.Подсоедините заново подводящий трубопровод.Момент затяжки до 25 Нм (18 фут фунт).В автомобилях с высоко расположенным генератором, опять вверните крепежный болт.

Подсоедините заново проводку к запорному клапану

Установите цилиндр №1 на "0" ВМТ-инжекция, используя центральный болт виброгасителя для того, чтобы провернуть двигатель. (торцевой гаечный ключ 27 мм или инструмент 🔧 NYCKEL (CENTRUMSKRUV-SVÄNGNINGSDÄMPARE))Совместите отметки на колесе топливного насоса высокого давления и на корпусе насоса. Маховик должен находиться на отметке О.Проверьте, не повреждено ли уплотнительное кольцо на насосе, и в случае необходимости замените его.Установите вакуумный насос.
