Теплообменник, замена (1988, 1989)

Снятие компонентов

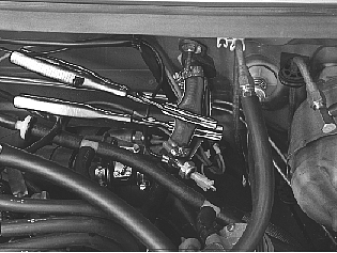

Закрепить шланги радиатора отопителя в двигательном отсеке.

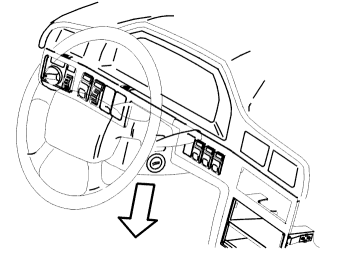

Установить рулевое колесо в нижнее положение.

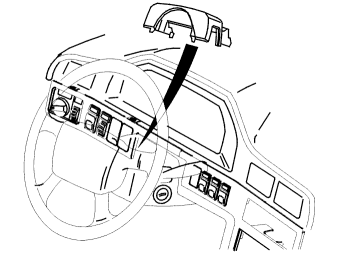

Снять верхнюю крышку рулевого колеса, которая крепится 4-мя утопленными винтами снизу.

Снимите:

• акустическую перегородку со стороны водителя

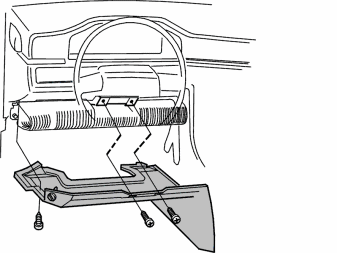

• коленный буфер. Установить кронштейн на место, не затягивая, и вывинтить винты в полу.

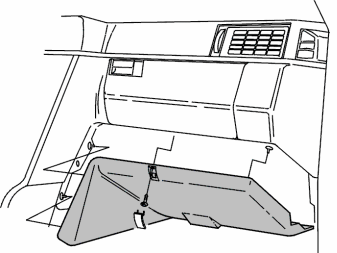

Снять акустическую перегородку со стороны пассажира.

Для 760/960 моделей 88-94 года выпуска:

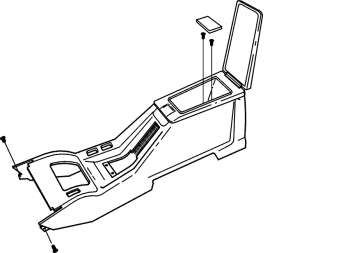

Открутить 8 винтов и снять центральную консоль.

Для 960 моделей 95-97года выпуска:
Открутить 4 винта и снять центральную консоль.

Все автомобили:

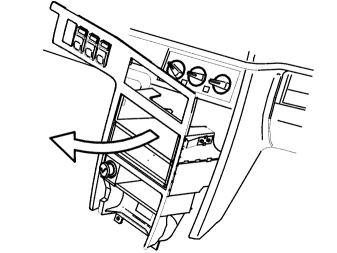

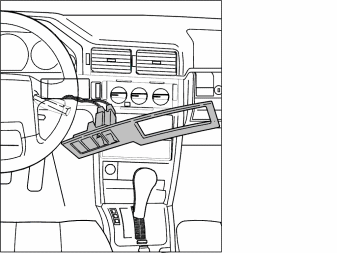

Аккуратно при помощи рычага ослабить высвободить панель управления снаружи.Снять переключатели и расстыковать разъемы.

Осторожно: Данные панели чрезвычайно хрупки и при демонтаже и установке требуют максимального внимания.

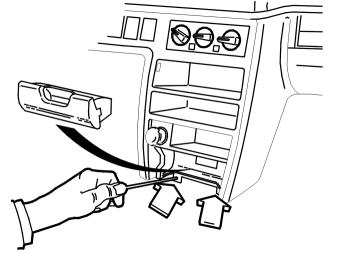

Снимите:

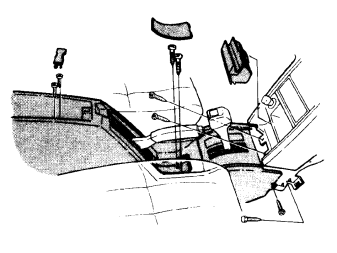

• пепельницу
• 2 винта на нижнем креплении за пепельницей.

Примечание: Снять перегородку между верхним и нижним отсеком радио, если на автомобиле не установлена большая панель радио.

Снять радио.

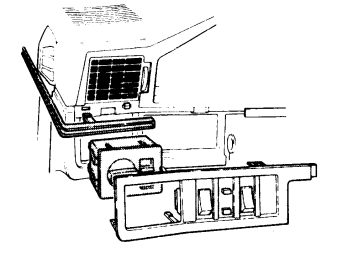

Демонтаж правой панели управления, 760/960 модели 88-94 года выпуска:
Снимите:

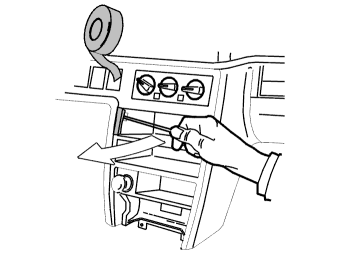

• панель над регулятором обогрева при помощи перочинного ножа
• 2 винта и отстыкуйте панель вокруг отверстия для радио. Вдавить зажимы по краям и вытащить панель.
• переключатели и расстыковать разъемы.

Демонтаж правой панели управления, 960/S90/V90 модели 95-98 года выпуска:
Отстыковать панель, вставив отвертку и нажав на зажим, аккуратно выдавить панель.

Снимите:

• панель, вращая ее
• переключатели и расстыковать разъемы.

Все автомобили:
Снимите:

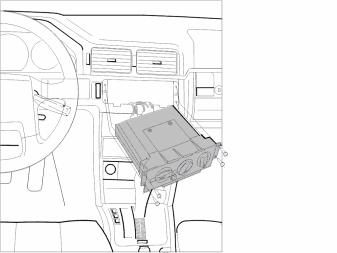

• панель управления, открутив 4 винта
• разъемы.

760/960 модели 88-94 года выпуска:
Очень аккуратно снять декоративные рейки справа и слева

Все автомобили:
Снимите:

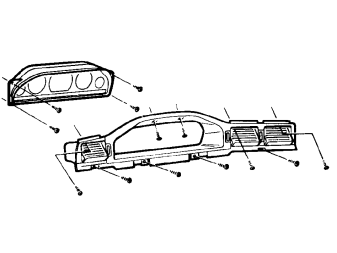

• 3 вентиляционных отверстия вокруг комбинированной панели приборов
• 2 уплотнительных шайбы над/впереди комбинированной панели приборов
• винты обода: 9 у 760/960 моделей 88-94 года и 7 у 960/S90/V90 моделей 95-98 года
• 4 винта и разъемы комбинированной панели приборов.

Снимите:

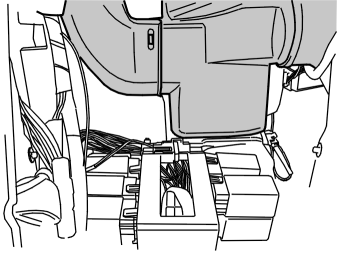

• коробку предохранителей с кронштейна и убрать ее в сторону
• 5 винтов кронштейна.

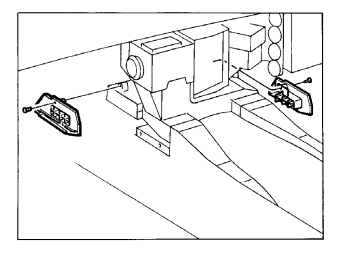

Открутить 4 винта вентиляционных отверстий на воздухораспределительной коробке в передней части пола, слева и справа.

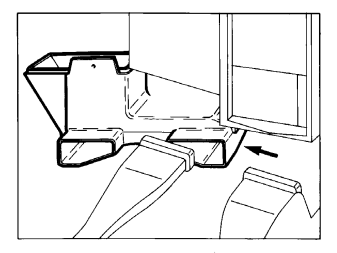

Открутить 2 винта воздухораспределителя.Отогнуть вниз левый воздуховод, идущий сзади и снять воздушный распределитель в направлении назад и налево.

Снимите:

• воздуховоды на воздушном распределителе
• винт коробки воздушного распределителя с воздуховодом центральных вентиляционных отверстий.

Снимите:

• 2 изолирующих коврика, которые зафиксированы скобами по месту
• 2 винта воздушного распределителя со штуцерами труб внешних вентиляционных отверстий стеклообогревателя.

Примечание: Перед установкой обратите внимание на то, как выполнять следующую операцию.

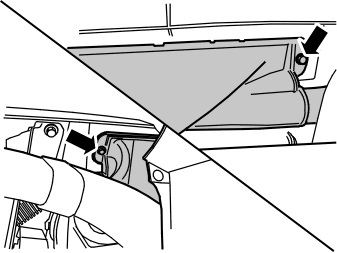

Отогнуть воздушный распределитель и выдавить при помощи рычага воздуховод со стороны водителя, если необходимо.

Для моделей S90/V90 97-98 года выпуска:

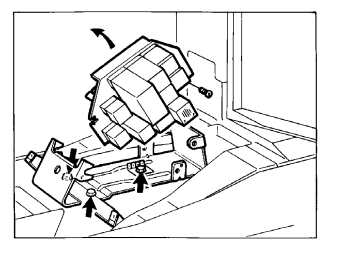

Поднять панель управления вокруг переключателя передач.

Демонтаж вакуумных шлангов и кожуха распределителя

Снимите:

• вакуумные шланги вакуумного мотора.

Примечание: Отметить положение вакуумных шлангов.
- любой разъем температурного датчика в кожухе распределителя
- винты (х7) снизу и слева на кожухе

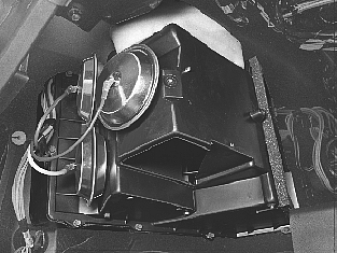

Демонтаж кожуха распределителя

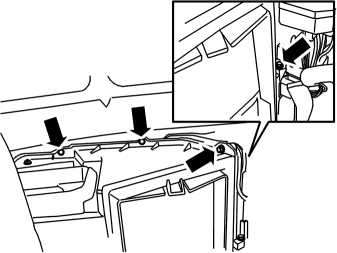

Открутить оставшиеся винты от кожуха распределителя - 3 сверху и 1 справа.

Примечание: Винт справа завинчивается сверху и его необходимо удалить.

Аккуратно ослабить кожух распределителя.

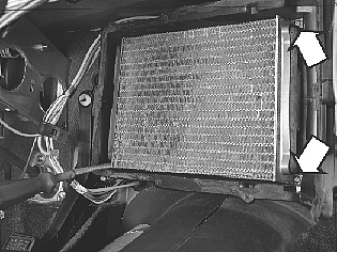

Снятие радиатора отопителя салона

Примечание: Сохранить уплотнение радиатора.

Снимите:

• 4 винта 2-х фиксаторов радиатора
• радиатор отпителя

Установка радиатора с прокладкой

Примечание: По возможности сохранить прокладку со старого радиатора. Иначе, установить такую же прокладку на те же сопрягаемые поверхности.

Установить радиатор, нарезав резьбу в подвижных деталях до двигательного отсека и затянув крепления при помощи 4 винтов. Затягивать попеременно.

Установка кожуха распределителя и вакуумных шлангов

Примечание: Очистить датчик температуры (если устанавливается) и внутреннюю поверхность кожуха распределителя.

Повторно использовать уплотнитель, но убедиться, что он равномерно расположен по уплотняемой поверхности.

Примечание: Убедиться, что вакуумные шланги не пережаты поверхностями прокладки.

Установите:

• кожух распределителя, начиная с 3 верхних винтов. Убедившись, что кожух надежно встал на правом креплении, вставить винт и затянуть.
• затянуть 4 винта снизу и 3 винта слева.
• вакуумные шланги следующим образом:

Установка воздушного распределителя в полу и его отверстий

Отогнуть вниз левый воздуховод, идущий сзади, и вдавить распределитель сбоку/спереди таким образом, чтобы его конец оказался под кожухом распределителя.

Установите:

• винт воздушного распределителя
• 4 винта вентиляционных отверстий в передней части пола.

Установка кронштейна коробки предохранителей и коробки предохранителей

Примечание: Кабель заземления к креплению переднего кронштейна.

Установите:

• 5 винтов на кронштейне и затяните
• 4 винта вентиляционных отверстий в передней части пола.

Установка воздушного распределителя стеклообогревателя, коробки воздушной смеси и акустической перегородки

Примечание: Установите воздушный распределитель, как указано.

Установите:

• 2 винта воздушного распределителя стеклообогревателя, одновременно подсоединяя воздуховоды внешних вентиляционных отверстий стеклообогревателя. Затянуть.
• винт коробки воздушной смеси с воздуховодом к центральным отверстиям стеклообогревателя
• акустическую перегородку при помощи скоб или горячего клея
• 2 воздуховода к распределительной коробке.

Установка компонентов

Установите:

• 4 винта к комбинированной приборной панели
• винты обода по контуру комбинированной приборной панели: 9 у 760/960 моделей 88-94 года и 7 у 960/S90/V90 моделей 95-98 года

Для 760/960 моделей 88-94 года выпуска:
Аккуратно установить декоративные рейки справа и слева.

Все автомобили:
Установите:

• 2 уплотнительных шайбы над/впереди комбинированной панели приборов
• 3 вентиляционных отверстия вокруг комбинированной панели приборов
• 2 разъема и 4 винта панели управления обогревом и вентиляцией
• 2 винта правой панели управления с выключателями
• радио
• левую панель управления с выключателями
• акустическую перегородку со стороны водителя
• акустичекую перегородку со стороны пассажира.
• центральную консоль.

Проверьте

Проверить работоспособность и провести самодиагностику. Смотри Встроенная диагностическая система и индикация неисправностей. Электронное управление микроклиматом.
