Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | D4162T | 2011–2014 |
| S60 (11-) | D4204T5 | 2014 |
| S60 (11-) | D5204T2 | 2011 |
| S60 (11-) | D5204T3 | 2012–2014 |
| S60 (11-) | D5204T7 | 2013, 2014 |
| S60 (11-) | D5244T10 | 2011 |
| S60 (11-) | D5244T11 | 2012–2014 |
| S60 (11-) | D5244T15 | 2012–2014 |
| S80 (07-) | D4162T | 2012–2014 |
| S80 (07-) | D4164T | 2010, 2011 |
| S80 (07-) | D4204T | 2008–2010 |
| S80 (07-) | D4204T5 | 2014 |
| S80 (07-) | D5204T2 | 2011 |
| S80 (07-) | D5204T3 | 2012–2014 |
| S80 (07-) | D5204T7 | 2013, 2014 |
| S80 (07-) | D5244T10 | 2009–2011 |
| S80 (07-) | D5244T11 | 2012–2014 |
| S80 (07-) | D5244T14 | 2010 |
| S80 (07-) | D5244T15 | 2012–2014 |
| S80 (07-) | D5244T19 | 2010 |
| S80 (07-) | D5244T4 | 2007–2009 |
| S80 (07-) | D5244T5 | 2007–2009 |
| V60 | D4162T | 2011–2014 |
| V60 | D4204T5 | 2014 |
| V60 | D5204T2 | 2011 |
| V60 | D5204T3 | 2012–2014 |
| V60 | D5204T7 | 2013, 2014 |
| V60 | D5244T10 | 2011 |
| V60 | D5244T11 | 2012–2014 |
| V60 | D5244T12 | 2014 |
| V60 | D5244T15 | 2012–2014 |
| V60 | D5244T17 | 2013, 2014 |
| V60 | D82PHEV | 2013, 2014 |
| V70 (08-) | D4162T | 2012–2014 |
| V70 (08-) | D4164T | 2010, 2011 |
| V70 (08-) | D4204T | 2008–2010 |
| V70 (08-) | D4204T5 | 2014 |
| V70 (08-) | D5204T2 | 2011 |
| V70 (08-) | D5204T3 | 2012–2014 |
| V70 (08-) | D5204T7 | 2013, 2014 |
| V70 (08-) | D5244T10 | 2009–2011 |
| V70 (08-) | D5244T11 | 2012–2014 |
| V70 (08-) | D5244T12 | 2014 |
| V70 (08-) | D5244T14 | 2010 |
| V70 (08-) | D5244T15 | 2012–2014 |
| V70 (08-) | D5244T17 | 2013, 2014 |
| V70 (08-) | D5244T19 | 2010 |
| V70 (08-) | D5244T4 | 2008, 2009 |
| V70 (08-) | D5244T5 | 2008, 2009 |
| XC60 | D4204T5 | 2014 |
| XC60 | D5204T2 | 2011 |
| XC60 | D5204T3 | 2012–2014 |
| XC60 | D5204T7 | 2013, 2014 |
| XC60 | D5244T10 | 2010, 2011 |
| XC60 | D5244T11 | 2012–2014 |
| XC60 | D5244T12 | 2014 |
| XC60 | D5244T14 | 2010 |
| XC60 | D5244T15 | 2012–2014 |
| XC60 | D5244T16 | 2010, 2011 |
| XC60 | D5244T17 | 2012–2014 |
| XC60 | D5244T4 | 2009 |
| XC60 | D5244T5 | 2009 |
| XC70 (08-) | D4204T5 | 2014 |
| XC70 (08-) | D5204T2 | 2011 |
| XC70 (08-) | D5204T3 | 2012–2014 |
| XC70 (08-) | D5244T10 | 2010, 2011 |
| XC70 (08-) | D5244T11 | 2012–2014 |
| XC70 (08-) | D5244T12 | 2014 |
| XC70 (08-) | D5244T14 | 2010 |
| XC70 (08-) | D5244T15 | 2012–2014 |
| XC70 (08-) | D5244T16 | 2010, 2011 |
| XC70 (08-) | D5244T17 | 2012–2014 |
| XC70 (08-) | D5244T4 | 2008, 2009 |
| XC70 (08-) | D5244T5 | 2008, 2009 |
Демонтаж
Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.
Режим представления
Философия иллюстраций

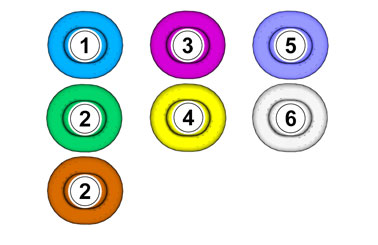

Примечание: Эта цветная карта отображает (в цветном печатном и электронном формате) значение различных цветов, используемых в создании иллюстраций.
- Используется для выделения детали, к которой относится предстоящая работа.
- Используется в качестве дополнительных цветов, когда необходимо показать или выделить другие детали.
- Используется для крепежных деталей, подлежащих демонтажу/монтажу. Имееются в виду винты, зажимы, контактные разъемы и др.
- Если деталь не используется, ее не следует снимать с автомобиля, а необходимо отвесить в сторону.
- Используется для стандартного и специального инструмента.
- используется в качестве фонового цвета на деталях автотранспортного средства.

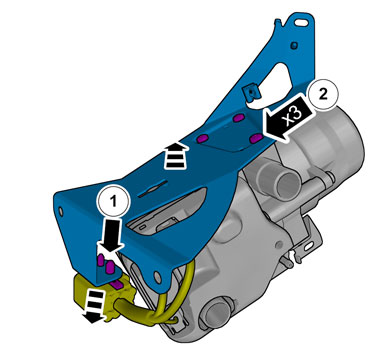

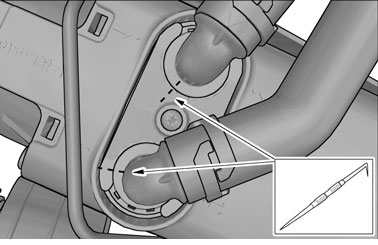

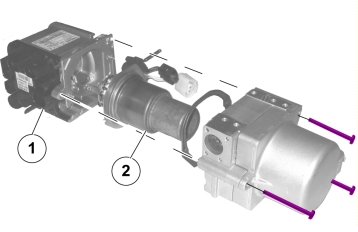

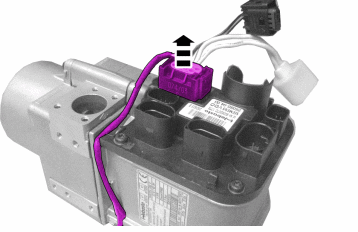

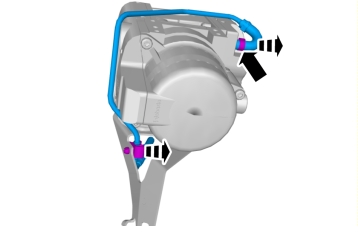

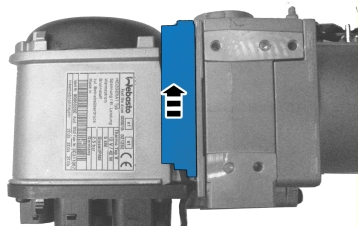

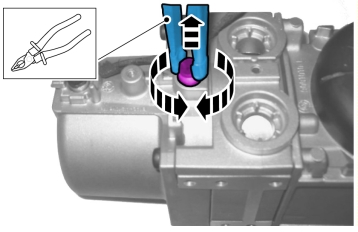

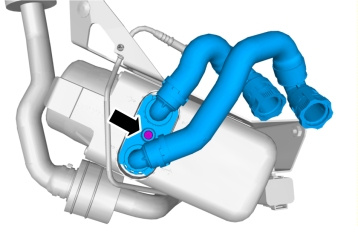

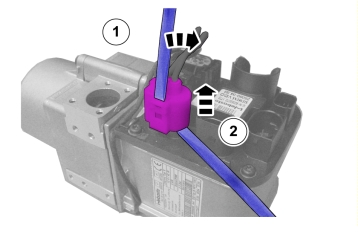

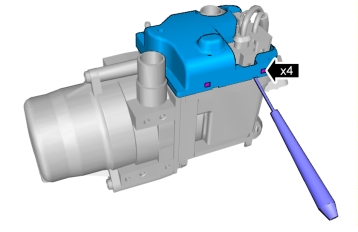

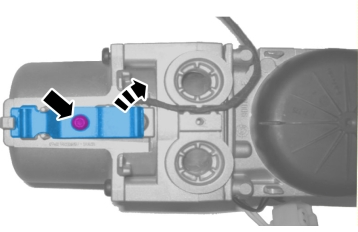

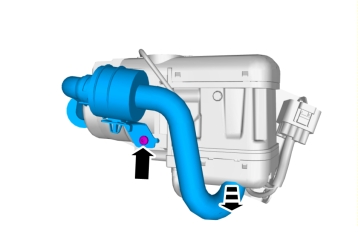

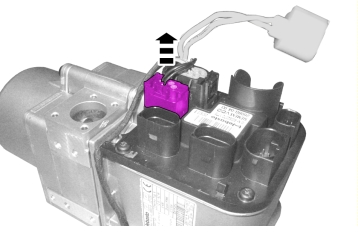

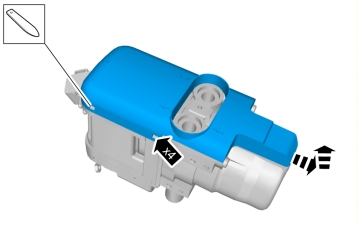

Снимите дополнительный топливный обогреватель Обогреватель охлаждающей жидкости двигателя, работающий на топливе Обогреватель охлаждающей жидкости двигателя, работающий на топливе Обогреватель охлаждающей жидкости двигателя, работающий на топливе
🔩 Момент затяжки: 10 Н·м
🔩 Момент затяжки: 5 Н·м
🔩 Момент затяжки: 10 Н·м
🔩 Момент затяжки: 7 Н·м
Установка
Установите в обратном порядке.
