Теплоизоляционный щиток усилителя тормоза в автомобилях 940 с правосторонним управлением

Информация:

При транспортировке тяжелых грузов, например, при буксировке тяжелых прицепов/прицепных вагончиков турбонагнетатель может излучать большое количество тепла.Для защиты усилителя тормоза разработан и запущен в производство теплоизоляционный щиток.

Шасси номер:

Этот теплоизоляционный щиток может устанавливаться в автомобили, оснащенные усилителем тормоза, номер детали 9157699-1, и после их выхода с завода-изготовителя. Этот усилитель тормоза используется в настоящее время в производстве автомобилей.

Шасси номер:

Детали:

Установка теплоизоляционного щитка

Закройте отверстия в лонжероне под главным цилиндром.

Снимите:

• крепежные гайки главного цилиндра.
• имеющийся теплоизоляционный щиток главного цилиндра.

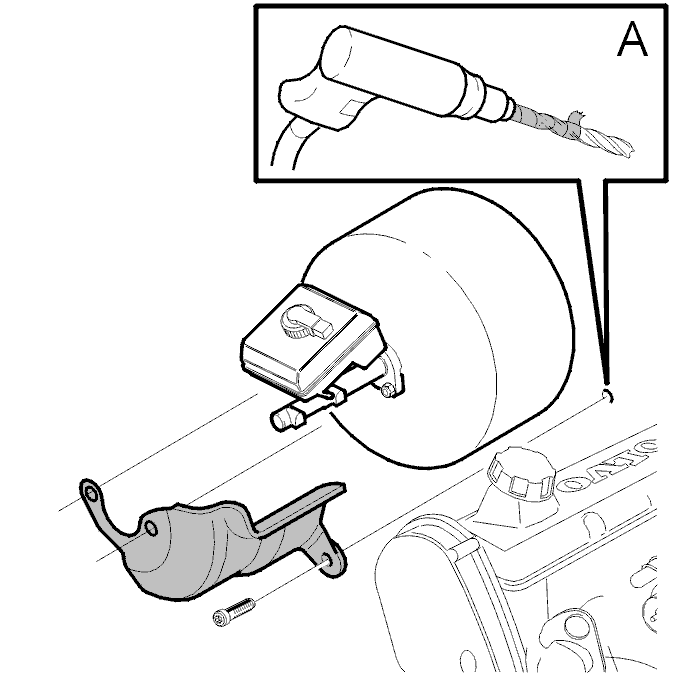

Установите новый теплоизоляционный щиток усилителя тормоза на шпильки главного цилиндра.Приложите щиток на свое место.Используя теплоизоляционный щиток в качестве шаблона, отметьте фломастером точки для отверстий под винты в теплоизоляционной перегородке.Снимите теплоизоляционный щиток.Накерните точку для отверстия.Наденьте на 4 мм сверло, например, резиновый шланг, чтобы глубина отверстия при сверлении не превысила 10 мм.Просверлите отверстия по меткам.Обработайте отверстие противокоррозионным составом 1381065-0.

Установите:

• теплоизоляционные щитки усилителя тормоза и главного цилиндра.
• поставьте гайки и затяните их моментом 23 Н·м .

Приверните теплоизоляционный щиток на свое место к теплоизоляционной перегородке винтом 972081-4.Поверните рулевое колесо и убедитесь, что крепежный зажим рулевого вала не цепляется за теплоизоляционный щиток.Снимите облицовку лонжерона.Очистите от стружки.
