Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | — | 2011–2015A |
| S60L | — | 2014, 2015 |
| V60 | — | 2011–2015A |
| V60 Cross Country | — | 2015 |
| XC60 | — | 2010–2015A |
Общие сведения
| U= | Напряжение постоянного тока в Вольтах (В) | UAC = | Напряжение переменного тока в Вольтах (В) |
|---|---|---|---|
| Uакк. = | Напряжение аккумулятора (В) | f = | Частота в Герцах (Гц) |
| Uнизк. = | Напряжение приблизительно 0 В | t = | Время в секундах |
| PWM = | Модулированный по длительности импульса сигнал в % | % коэффициента заполнения = | Коэффициент заполнения (коэффициент заполнения импульса), выраженный в процентах (%) |

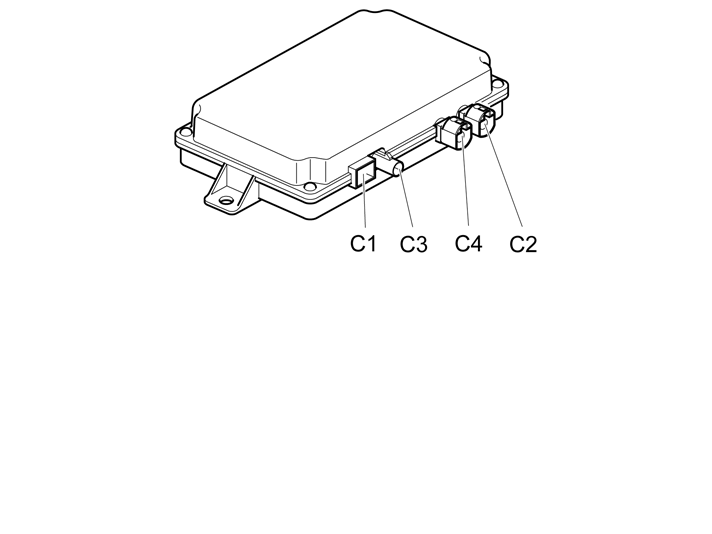

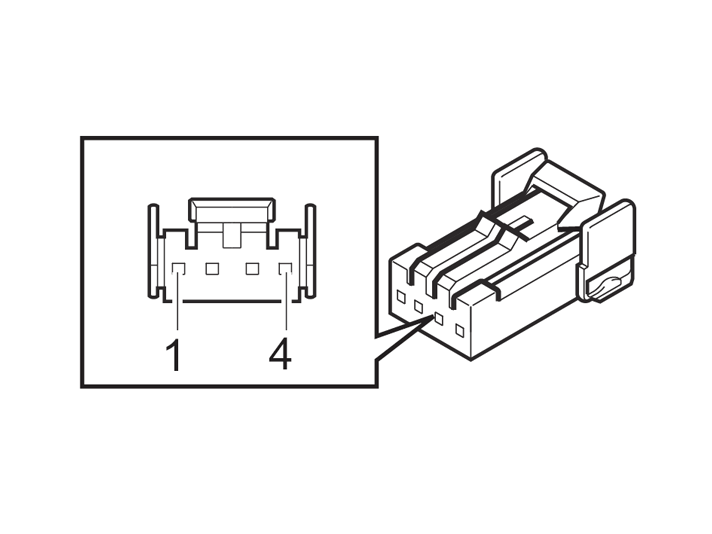

Таблица сигналов, разъем С1
Нельзя измерить этот контакт на модуле, когда модуль будет обесточен, если контактный разъем снимается. Вместо этого попытайтесь выполнить измерение на контактном разъеме.
| Вывод | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|
| C1-1 | Заземление питания | 0 В | |
| C1-2 | Связь CAN_H, сеть низкой скорости | 0-5 В | |
| C1-3 | Связь CAN L, сеть низкой скорости | 0-5 В | |
| C1-4 | Электропитание | 7-18 В |

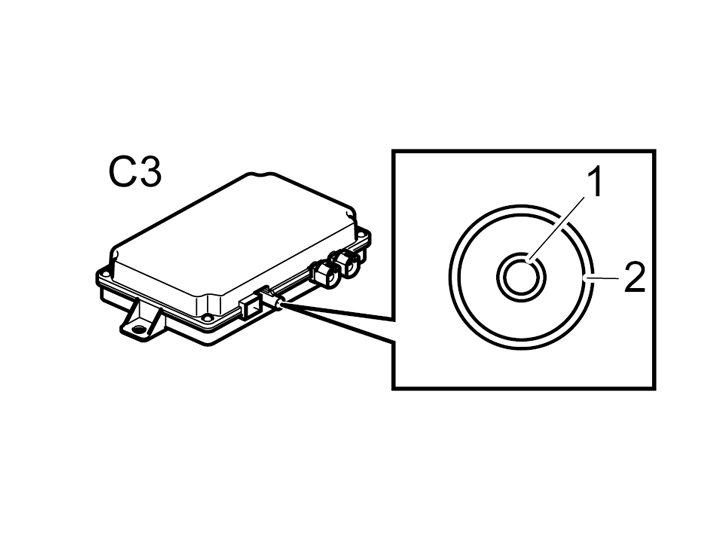

Таблица сигналов, разъем С3
| Вывод | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|
| C3-1 | Видеосигнал, экран дисплея | 0-1 В | |
| C3-S | Кабельное заземление | 0 В | Видеокабель заземлен для противодействия помехам. |

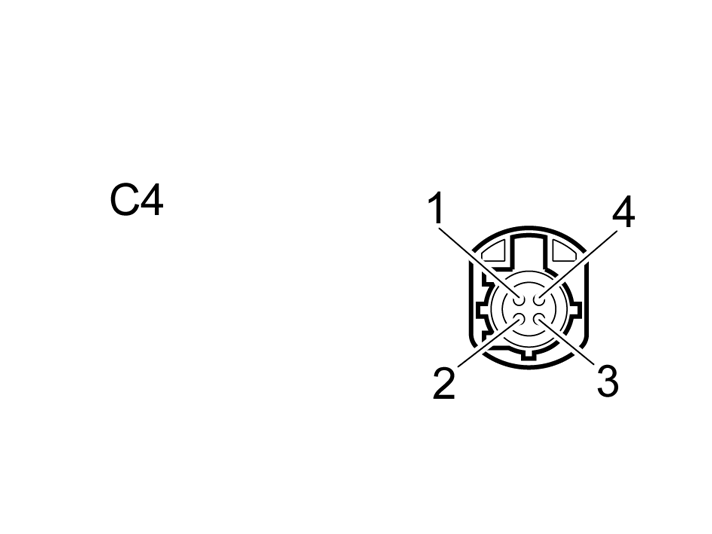

Сигнальный кабель, контактный разъем С4 (только Япония)
| Вывод | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|
| C4-1 | Электропитание, камера бокового вида | 12 В | Измерение тока на этом соединении вызывает короткое замыкание для ECU. |
| C4-2 | Видеосигнал- | 0-2 В | |
| C4-3 | Заземление, камера бокового вида | 0 В | |
| C4-4 | Видеосигнал+ | 0-2 В | |
| C4-S | Кабельное заземление | Видеокабель заземлен для противодействия помехам. Боковая камера не заземляется через кабельное заземление. Камера бокового вида заземляется отдельно через C3-3. |

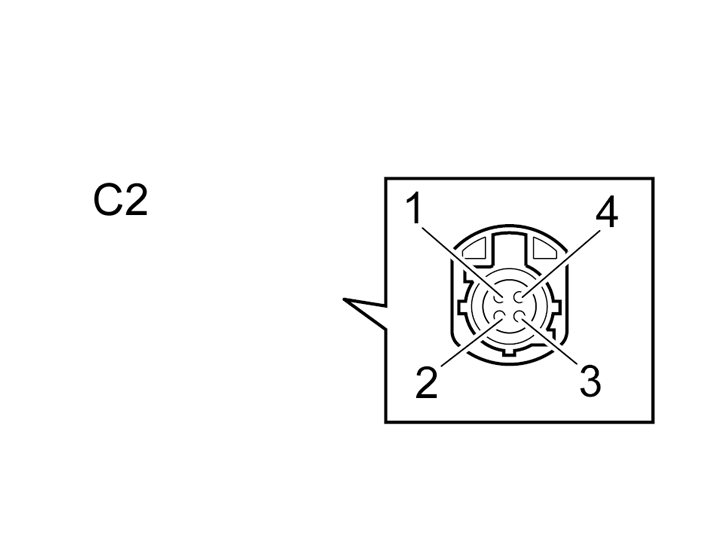

Таблица сигналов, разъем С2
| Вывод | Тип сигнала | Зажигание вкл. | Разное |
|---|---|---|---|
| C2-1 | Электропитание, задняя камера | 12 В | |
| C2-2 | LVDS- | 0-500 мВ | |
| C2-3 | Коммуникация LIN, задняя камера | 0-12 В | |
| C2-4 | LVDS+ | 0-500 мВ | |
| C2-S | Кабельное заземление | 0 В | Видеокабель заземлен для противодействия помехам. Задняя камера также заземляется через кабельное заземление. |
