Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | — | 2007–2013 |
| C30 Electric | — | 2011–2013 |
| C70 (06-) | — | 2006–2013 |
| S40 (04-) | — | 2004–2007 |
| V50 | — | 2004–2007 |
Датчик переднего моста и датчик заднего моста
Общие сведения
Датчики определяют наклон транспортного средства при различных условиях нагрузки и посылают информацию на тот из обоих модулей газоразрядной лампы (GDL), который является "ведущим". В свою очередь он посылает сигналы управления на двигатели, которые регулируют длину света.
Тип
Датчик сопротивления
Характеристика
Сопротивление между соединениями 1 и 4 линейно изменяется в зависимости от угла.
Другая информация
Один датчик положения размещается около заднего моста и подсоединяется к левому заднему кулисному рычагу через систему тяг. Другой датчик положения размещается около правого переднего моста и подсоединяется к правому переднему кулисному рычагу через систему тяг. Угол транспортного средства измеряется вследствие того, что на датчики воздействует соответствующая система тяг.

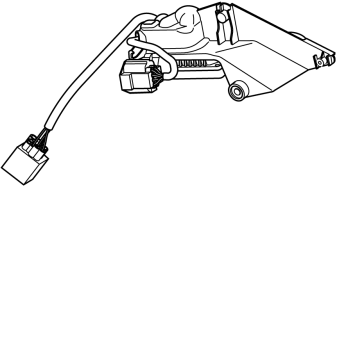

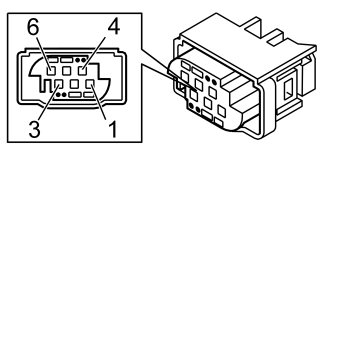

подключение
| Соединениедатчик передней оси | Тип сигнала | Разное |
|---|---|---|
| 1 | Заземление | 0В |
| 4 | Сигнал, датчик переднего моста | 0,5 - 4,5В |
| 5 | Электропитание | 5В |
| Соединениедатчик задней оси | Тип сигнала | Разное |
|---|---|---|
| 1 | Заземление | 0В |
| 4 | Сигнал, датчик заднего моста | 0,5 - 4,5В |
| 5 | Электропитание | 5В |
Проверка
Предпосылки (если не указано иное):
- Датчик подключен.
- Положение зажигания II.
Проверьте 1
Датчик положения:Измерьте постоянное напряжение между соединениями 1 и 4. Значение должно быть: U≈1,5-3,8 V при положении зажигания II.
GDL-ведущий и GDL-ведомый
Общие сведения
Имеется два модуля газоразрядной лампы (GDL), по одному к каждой фаре. Модуль, располагающийся на стороне водителя транспортного средства, действует как "ведущий" и осуществляет связь с центральным электронным модулем (СЕМ) через коммуникацию LIN. Другой модуль газоразрядной лампы (GDL) действует как "ведомый" и осуществляет связь с "ведущим" модулем через коммуникацию LIN.
Другая информация
Электронный балласт подсоединен к каждой фаре. Балласт работает как регулятор напряжения и создает переменное напряжение (AC).

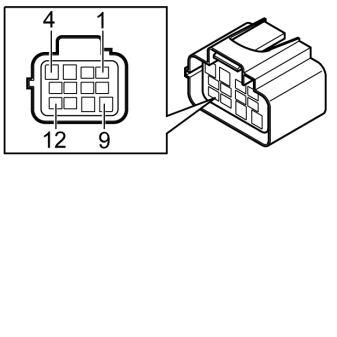

подключение
| СоединениеGDL-ведущий | Тип сигнала | Разное |
|---|---|---|
| A:11 | LIN OUT | 0 В - Ubat |
Проверка
Проверьте 1
Проверка электропитания для модуля газоразрядной лампы (GDL)
Предпосылки (если не указано иное): Зажигание выкл.
- Подключите адаптер измерительного блока для центрального электронного модуля (СЕМ).
- Зажигание вкл.
- Выключатель освещения в положении 2.
Измерьте между:
- Центральный электронный модуль (СЕМ) #E1 (#1) и заземление.
Подсказка: Этот выход питает левый и правый модули газоразрядной лампы (GDL).
Напряжение питания для модуля газоразрядной лампы (GDL) должно быть около 12 В и не должно превышать 19 В.
