Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | — | 2013–2015A |
| S60L | — | 2014 |
| S80 (07-) | — | 2013–2015A |
| S80L | — | 2013–2015 |
| V40 Cross Country | — | 2013–2015 |
| V60 | — | 2013–2015A |
| V60 Cross Country | — | 2015 |
| V70 (08-) | — | 2013–2015 |
| XC60 | — | 2013–2015A |
| XC70 (08-) | — | 2013–2015A |

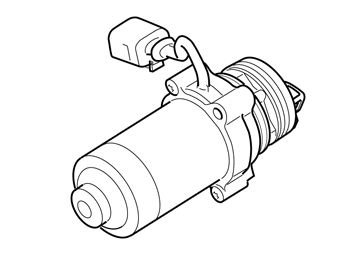

Электрический питающий насос
Общие сведения
Тип
Электрический питающий насос состоит из электродвигателя, управляемого сигналом широтно-импульсной модуляции (PWM), и аксиально-поршневого насоса.
характеристика
Сопротивление между №1 и №2 должно быть очень высоким или бесконечным при температуре +20°C.
Другая информация
Отсутствует.
Вывод
| Концевой разъем | Подключение модуля управления | Тип сигнала | Разное |
|---|---|---|---|
| #1 | #C2:1 | Сильный сигнал электродвигателя | Сигнал широтно-импульсной модуляции |
| #2 | #C2:2 | Слабый сигнал электродвигателя | Сигнал широтно-импульсной модуляции |
Проверка электрического питающего насоса
Проверка 1
Измерьте сопротивление между корпусом питающего насоса и штырьковым выводом #1. Значение должно быть намного большим или бесконечным.
Проверка 2
Измерьте сопротивление между корпусом питающего насоса и штырьковым выводом #2. Значение должно быть намного большим или бесконечным.
