Применимость
| Модель | Двигатель | Год |
|---|---|---|
| XC90 | B6324S5 | 2013, 2014 |
| XC90 | D5244T18 | 2013, 2014 |
| XC90 | D5244T5 | 2013, 2014 |
Электромагнитные клапаны переключений
| Компонент | Примечание | Сопротивление (Ω) |
|---|---|---|
| Соленоид переключения передач S1, S2 | Сопротивление между контактами соленоида и кожухом соленоида / корпусом коробки передач. | +20 °C= 11-15 Ω |
Другие значения, см. схему. Когда измерение производится при температуре, отличной от +20 °C, то должно быть выполнено контрольное измерение при +20 °C. Это необходимо для проверки правильности сопротивления.
Соленоид линейного давления SLT и Соленоид блокировки SLU
| Компонент | Примечание | Сопротивление (Ω) |
|---|---|---|
| Соленоид блокировки (SLU)Соленоид линейного давления (SLT) | Сопротивление между контактами соленоида. | +20 °C= 5,0-5,6 Ω |
Другие значения, см. схему. Когда измерение производится при температуре, отличной от +20 °C, то должно быть выполнено контрольное измерение при +20 °C. Это необходимо для проверки правильности сопротивления.
Соленоиды линейного давления SLB1, SLC1, SLC2, SLC3
| Компонент | Примечание | Сопротивление (Ω) |
|---|---|---|
| Соленоиды линейного давления (SLB1), (SLC1), (SLC2), (SLC3) | Сопротивление между контактами соленоида. | +20 °C= 5,0-5,6 Ω |
Другие значения, см. схему. Когда измерение производится при температуре, отличной от +20 °C, то должно быть выполнено контрольное измерение при +20 °C. Это необходимо для проверки правильности сопротивления.
Датчик температуры масла
| Компонент | Примечание | Сопротивление (Ω) |
|---|---|---|
| Датчик температуры масла | Сопротивление между контактами датчика температуры. | +10 °C = 5587-7303 Ω |
| +25 °C≈ 3500 Ω | ||
| +110 °C = 223-271 Ω |
Сопротивление падает с повышением температуры.Контрольное измерение должно быть выполнено при обоих значениях температуры. Это необходимо для того, чтобы определить, правильно сопротивление или нет.

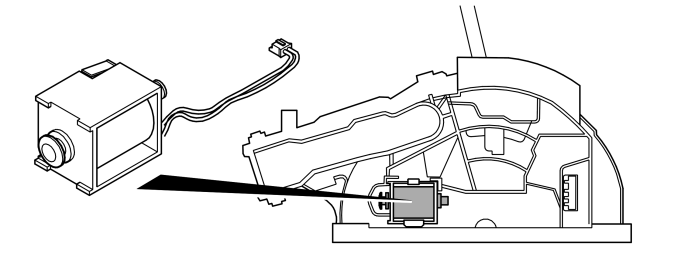

Блокировка электромагнитного клапана положения Р
| Компонент | Примечание | Сопротивление (Ω) |
|---|---|---|
| Блокировка электромагнитного клапана положения Р | Сопротивление между выводами электромагнитного клапана | +20 °C= 24,5 - 29,3 Ω |
