Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | B5254T4 | 2006, 2007 |
| S60 (-09) | D5244T4 | 2006–2009 |
| S60 (-09) | D5244T5 | 2006–2009 |
| V70 (00-08) | B5254T4 | 2006, 2007 |
| V70 (00-08) | D5244T4 | 2006, 2007 |
| V70 (00-08) | D5244T5 | 2006–2008 |
| V70 XC (01-) / XC70 (-07) | D5244T4 | 2006, 2007 |
| XC90 | D5244T18 | 2011, 2012 |
| XC90 | D5244T4 | 2006–2012 |
| XC90 | D5244T5 | 2008–2012 |

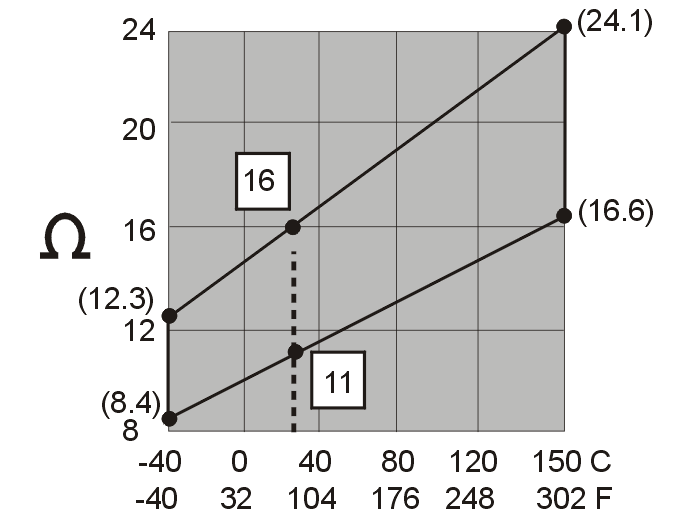

Электромагнитные клапаны переключений
| Компонент | Примечание | Сопротивление (Ом) (Ом) |
|---|---|---|
| Соленоид переключения передач S1, S2 | Сопротивление между контактами соленоида и кожухом соленоида / корпусом коробки передач. | +20 °C= 11-16 Ом |
Другие значения, см. схему. Когда измерение производится при температуре, отличной от +20 °C, то должно быть выполнено контрольное измерение при +20 °C. Это необходимо для проверки правильности сопротивления.

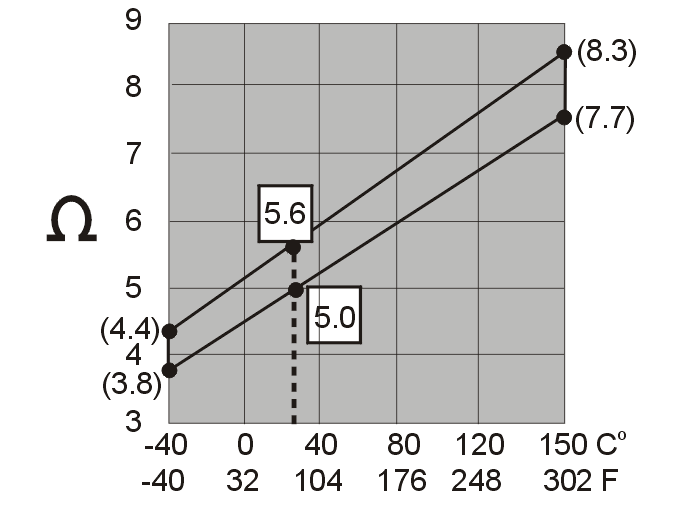

Линейные электромагнитные клапаны давления SLT, SLB1, SLC1, SLC2, SLC3 и электромагнитный клапан блокировки SLU
| Компонент | Примечание | Сопротивление (Ом) (Ом) |
|---|---|---|
| Соленоид блокировки (SLU)Соленоиды линейного давления (SLT), (SLB1), (SLC1), (SLC2), (SLC3) | Сопротивление между контактами соленоида. | +20 °C= 5,0-5,6 Ом |
Другие значения, см. схему. Когда измерение производится при температуре, отличной от +20 °C, то должно быть выполнено контрольное измерение при +20 °C. Это необходимо для проверки правильности сопротивления.

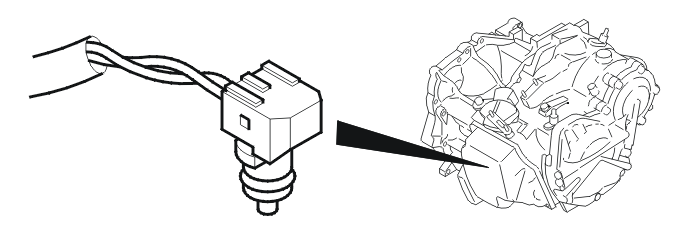

Датчик температуры масла
| Компонент | Примечание | Сопротивление (Ом) (Ом) |
|---|---|---|
| Датчик температуры масла | Сопротивление между контактами датчика температуры. | +10 °C = 5620-7310 Ом |
| +25 °C = 3500 Ом | ||
| +110 °C = 220-270 Ом |
Сопротивление падает с повышением температуры.Контрольное измерение должно быть выполнено при обоих значениях температуры. Это необходимо для того, чтобы определить, правильно сопротивление или нет.

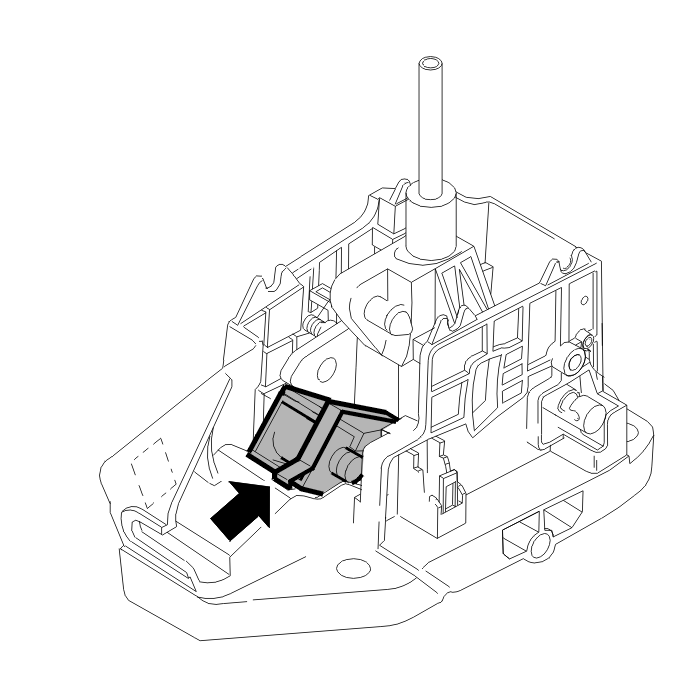

Блокировка электромагнитного клапана положения Р
| Компонент | Примечание | Сопротивление (Ом) (Ом) |
|---|---|---|
| Блокировка электромагнитного клапана положения Р | Сопротивление между выводами электромагнитного клапана | +20 °C= 24,5 - 29,3 Ом |
