Технические характеристики компонентов (B5204FS, B5234FS, B5254FS LH 3.2)

Применимость

Модуль управления зажиганием (ICM)

Тип соответствует типу двигателя и запросам рынка

Катушка зажигания, силовой каскад

• Сопротивление между выводами 1 и 15 (первичной обмотки): 0,5-1,5 Ом
• Сопротивление между выводами 15 и HT контакт (вторичной обмотки): 8-9 кОм

Датчик частоты вращения двигателя (RPM)

Сопротивление обмотки: 200-400 Ом

Датчики детонации (KS)

Момент: 20 Нм

Свечи зажигания

• Зазор между электродами: 0,7-0,8 мм
• Момент (несмазанная свеча): 25 Нм

Провода зажигания

• Сопротивление распределителя- провода свечи: 1,5-4,5 кОм в зависимости от длины провода
• Сопротивление катушки зажигания- центрального вывода распределителя: 2-2,5 кОм

Ротор распределителя

Сопротивление: 1,1-1,3 кОм

Реле вентилятора (FC)

Сопротивление обмотки: приблизительно 8 Ом при +20 °C
(только для некоторых стран)

Клапан EGR

Только для некоторых стран

Контроллер EGR

Сопротивление обмотки: 85±10 Ом при 20 °C
(только для некоторых стран)

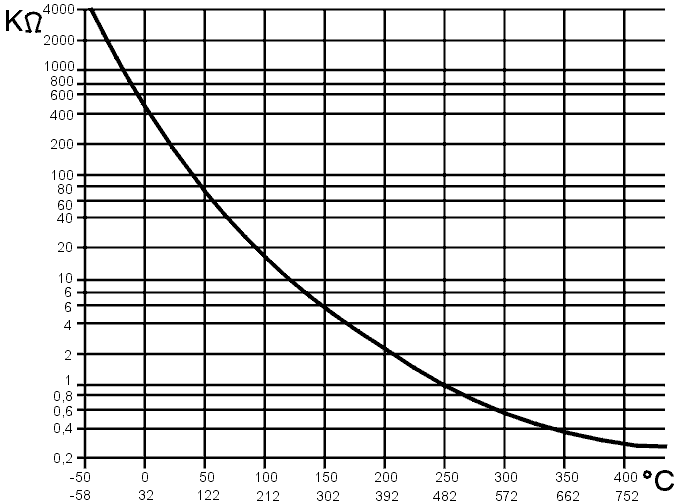

датчик температуры EGR

См. характеристики температуры/сопротивления

Электромагнитный клапан V-VIS

Сопротивление обмотки: 31,5±1,5 Ом при +20 °C
