Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | — | 2011–2013 |
| C70 (06-) | — | 2011–2013 |
| S40 (04-) | — | 2011, 2012 |
| V50 | — | 2011, 2012 |
Электромагнитные клапаны переключений
| Компонент | Примечание | Сопротивление (Ом) |
|---|---|---|
| Соленоид переключения передач S1, S2 | Сопротивление между контактами соленоида и кожухом соленоида / корпусом коробки передач. | +20 °C = 11-15 Ом |
Другие значения, см. схему. Когда измерение производится при температуре, отличной от +20 °C, то должно быть выполнено контрольное измерение при +20 °C. Это необходимо для проверки правильности сопротивления.
Соленоид линейного давления SLT и соленоид блокировки SLU
| Компонент | Примечание | Сопротивление (Ом) |
|---|---|---|
| Соленоид блокировки (SLU)Соленоид линейного давления (SLT) | Сопротивление между контактами соленоида. | +20 °C= 5,0-5,6 Ом |
Другие значения, см. схему. Когда измерение производится при температуре, отличной от +20 °C, то должно быть выполнено контрольное измерение при +20 °C. Это необходимо для проверки правильности сопротивления.
Соленоиды линейного давления SLB1, SLC1, SLC2, SLC3
| Компонент | Примечание | Сопротивление (Ом) |
|---|---|---|
| Соленоиды линейного давления (SLB1), (SLC1), (SLC2), (SLC3) | Сопротивление между контактами соленоида. | +20 °C= 5,0-5,6 Ом |
Другие значения, см. схему. Когда измерение производится при температуре, отличной от +20 °C, то должно быть выполнено контрольное измерение при +20 °C. Это необходимо для проверки правильности сопротивления.

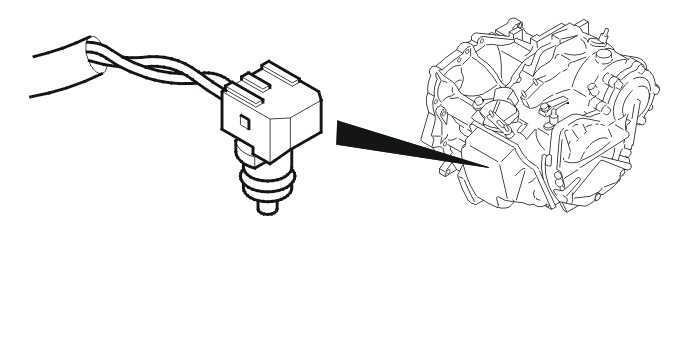

Датчик температуры масла
| Компонент | Примечание | Сопротивление (Ом) |
|---|---|---|
| Датчик температуры масла | Сопротивление между контактами датчика температуры. | +10 °C = 5587-7303 Ом |
| +25 °C≈ 3500 Ом | ||
| +110 °C = 223-271 Ом |
Сопротивление падает с повышением температуры.Контрольное измерение должно быть выполнено при обоих значениях температуры. Это необходимо для того, чтобы определить, правильно сопротивление или нет.

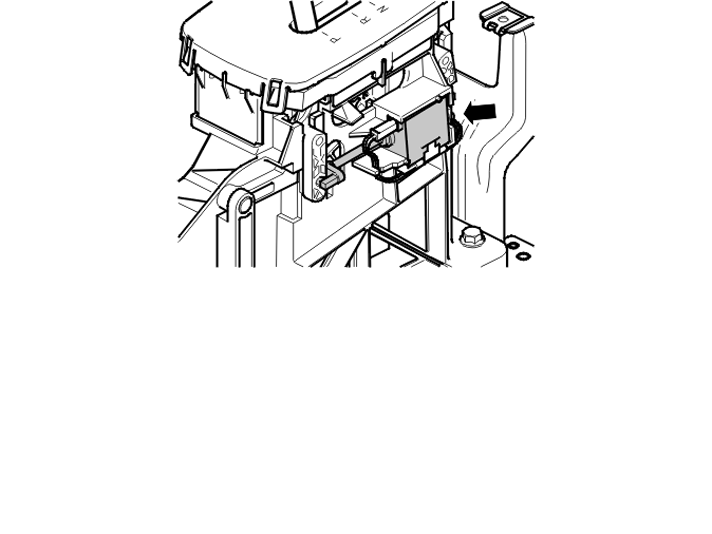

Блокировка электромагнитного клапана положения Р
| Компонент | Примечание | Сопротивление (Ом) |
|---|---|---|
| Блокировка электромагнитного клапана положения Р | Сопротивление между выводами электромагнитного клапана | +20 °C= 24,5 - 29,3 Ом |
